4 MASCHINENBESCHREIBUNG/-STEUERUNG
4.2 Bedienelemente
Der PT-30 ist mit zwei
hydraulischen
Steuerungen ausgestattet,
die Pilotensteuerknüppeln
gleichen. Die
Steuerknüppel werden zur
Steuerung der
Maschinengeschwindigkeit
und -fahrtrichtung sowie
für die Funktionen von
Lastarm und Schaufel
verwendet.
4.2.1 Lastarmsteuerung
Der Steuerknüppel für den
Lastarm wird zur
Steuerung der Lastarme
und der Schaufel sowie

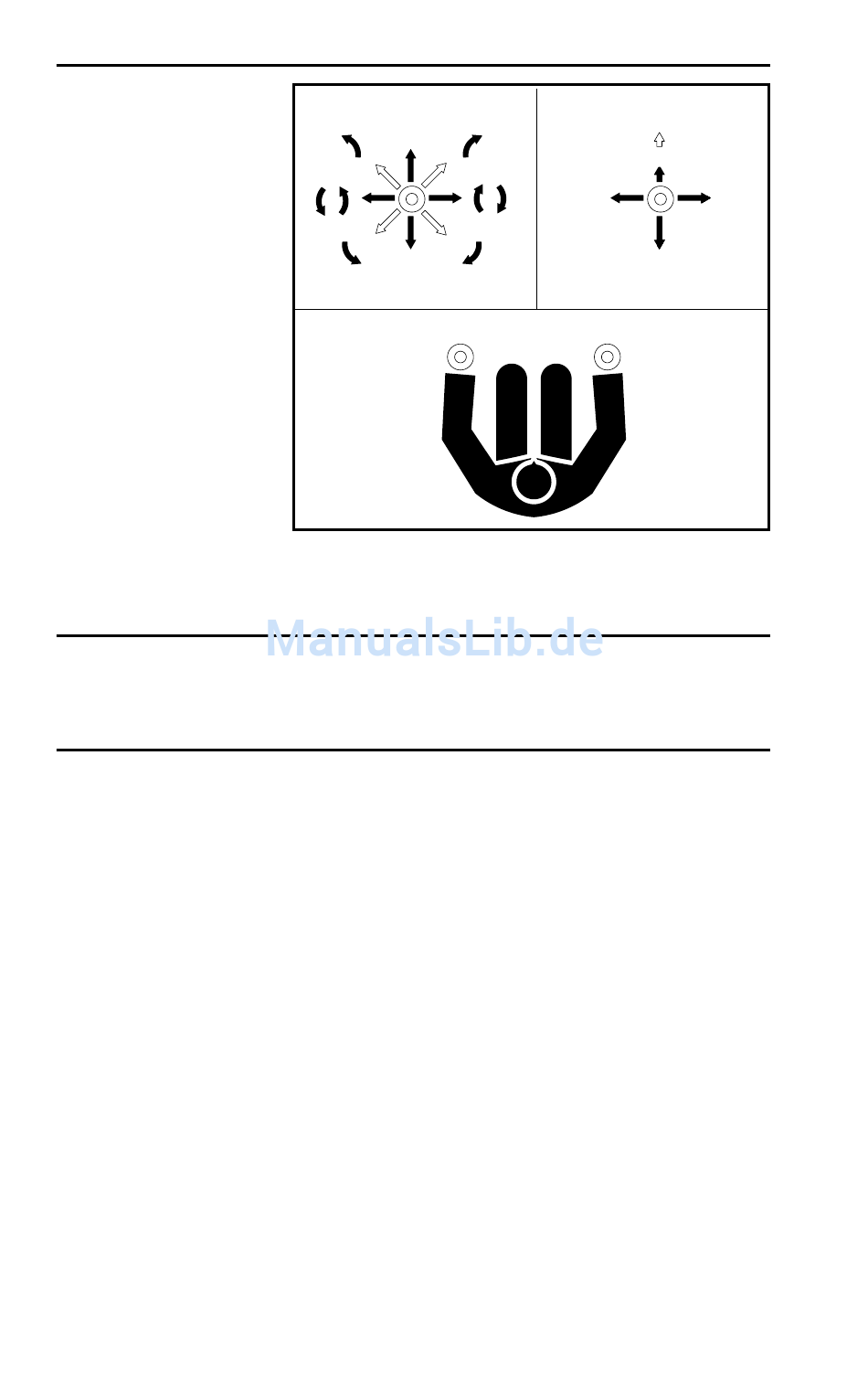

zum Einstellen der Schwebefunktion verwendet. Die oben stehende Abbildung
veranschaulicht das Verhältnis zwischen der Bewegung des Steuerknüppels und
der Bewegung des Lastarms.
Hinweis: Die Schwebefunktion wird aktiviert, indem Sie den Steuerknüppel mit
einer schnellen Bewegung ganz nach vorn bewegen. Der Steuerknüppel wird
dann durch den am unteren Bereich des Steuerknüppels angebrachten Magneten
arretiert. Um ihn zu lösen, ziehen Sie ihn schnell zurück.
4.2.2 Antriebssteuerung
Der Antriebssteuerknüppel steuert Fahrtrichtung und Geschwindigkeit der
Maschine. Die oben stehende Abbildung veranschaulicht das Verhältnis zwischen
der Bewegung des Steuerknüppels und der Bewegung der Maschine.
4.3 Gashebel
Der Gashebel (Handhebel) befindet sich neben dem rechten Bein des Bedieners
(wenn dieser in der Maschine Platz genommen hat). Mit dem Gashebel wird die
Motordrehzahl gesteuert.
•
Zum Erhöhen der Motordrehzahl bewegen Sie den Hebel nach vorn.
•
Zum Verringern der Motordrehzahl bewegen Sie den Hebel nach hinten.
•
Wählen Sie eine niedrigere Drehzahl, wenn die Maschine für Feinarbeiten
eingesetzt werden soll.
•
Wählen Sie eine höhere Drehzahl für höhere Fahrgeschwindigkeiten oder
wenn eine höhere Leistung/ein höherer Fluss für eine Aufgabe benötigt
wird.
ANTRIEBSSTEUERUNG
VORWÄRTS
RÜCKWÄRTS
ANTRIEB
40
LASTARMSTEUERUNG
SCHWIMMER
NACH UNTEN
ROLLBE-
WEGUNG
NACH OBEN
LASTARM
ABLA-
DEN
