Schmierung
Instandhaltung
Eine gute Instandhaltung sichert eine lange Lebenszeit des MAXIDISC und damit
eine optimale Ausnutzung der Maschine. An den Stellen, wo der Verschleiß beson-
ders groß ist, sind Schmiernippel montiert.

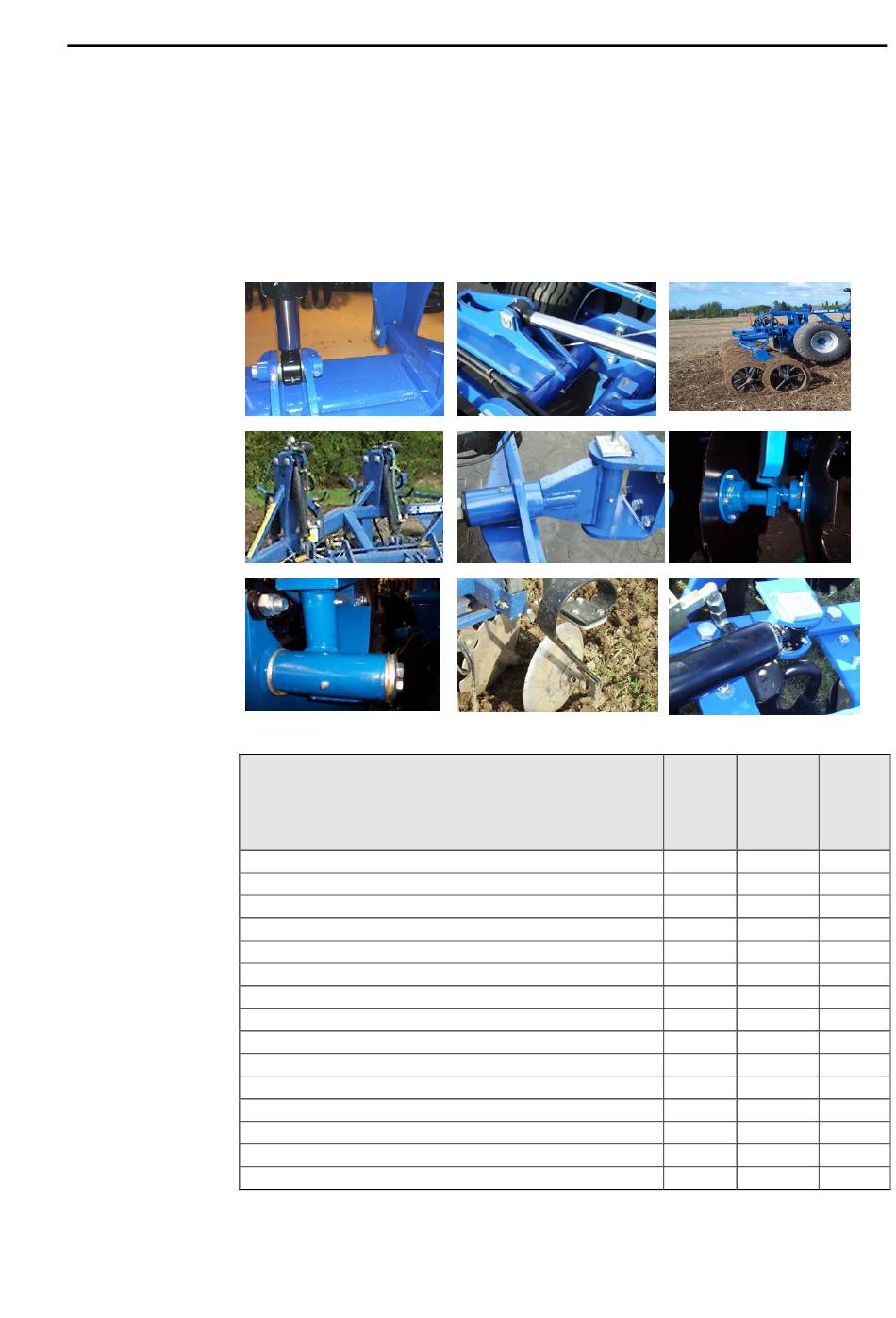

Fig. 16
A
D
G
Tabelle 5
Schmierstellen
Radaufhängung Scharnier
Zylinder an der Radaufhängung (Top/Boden)
Zylinder am Nachläufer, Zusammenklapp (Top/Boden)
Drehscheiben am Nachläufer
Umdrehungsniet zur Ausfaltung des Nachläufers
Tiefenkontrolle, Umdrehungsniet des Nachläufers
Lager am Nachläufer, T-Ringe
Scharnier zum Aus/Einklappen der Seitensektionen
Zylinderauge für Ein/Ausklappen der Seitensektionen
Zug, vertikal/horizontal
Regulierung, Radlager"
Radlager (siehe "
Nabe
Scheibeneggenrohr
Seiteneggenscheiben
Zylinder zur Winkelregulierung
MAXIDISC
B
E
H
)
C
F
I
Anzahl
Schmie-
Nippel
rungsin-
terval
Stunden
2
25
2
25
4
50
2
Täglich
2
50
2
50
4
50
4
50
4
50
2
25
1 år
39/47
50
78/94
50
2
50
2
25
