wobei c die Ausbreitungsgeschwindigkeit der Welle ist.
Zusammengefasst lässt sich D aus der gemessenen Differenzfrequenz Δf berechnen. D wird dann
verwendet, um den Inhalt des Tanks oder Silos zu bestimmen.

Eingang

Die Messgröße ist der Abstand zwischen dem Referenzpunkt und der Füllgutoberfläche. Unter
Berücksichtigung der eingegebenen Leerdistanz "E" wird daraus der Füllstand rechnerisch ermittelt.
Der Messbereichsanfang ist dort, wo der Strahl auf den Boden trifft. Insbesondere bei konischen
Ausläufen können Füllstände unterhalb dieses Punktes nicht erfasst werden. Durch Verwendung
einer Ausrichtvorrichtung kann der maximale Messbereich in solchen Anwendungen vergrößert
werden.
Maximaler Messbereich
Der maximale Messbereich ist abhängig von der Antennengröße und Bauform.
Antenne
Gekapselt, PVDF, 40 mm (1,5 in)
Drip-off, PTFE, 50 mm (2 in)
Nutzbarer Messbereich
Der nutzbare Messbereich ist von der Antennengröße, den Reflexionseigenschaften des Mediums,
der Einbauposition und eventuell vorhandenen Störreflexionen abhängig.
Eine Messung ist grundsätzlich bis zur Antennenspitze möglich.
Je nach Lage des Produktes (Schüttwinkel) und um eine mögliche Materialschädigung durch abrasive
Medien und Ansatzbildung an der Antenne zu vermeiden, sollte das Messbereichsende
10 mm (0,4 in) vor der Antennenspitze gewählt werden.

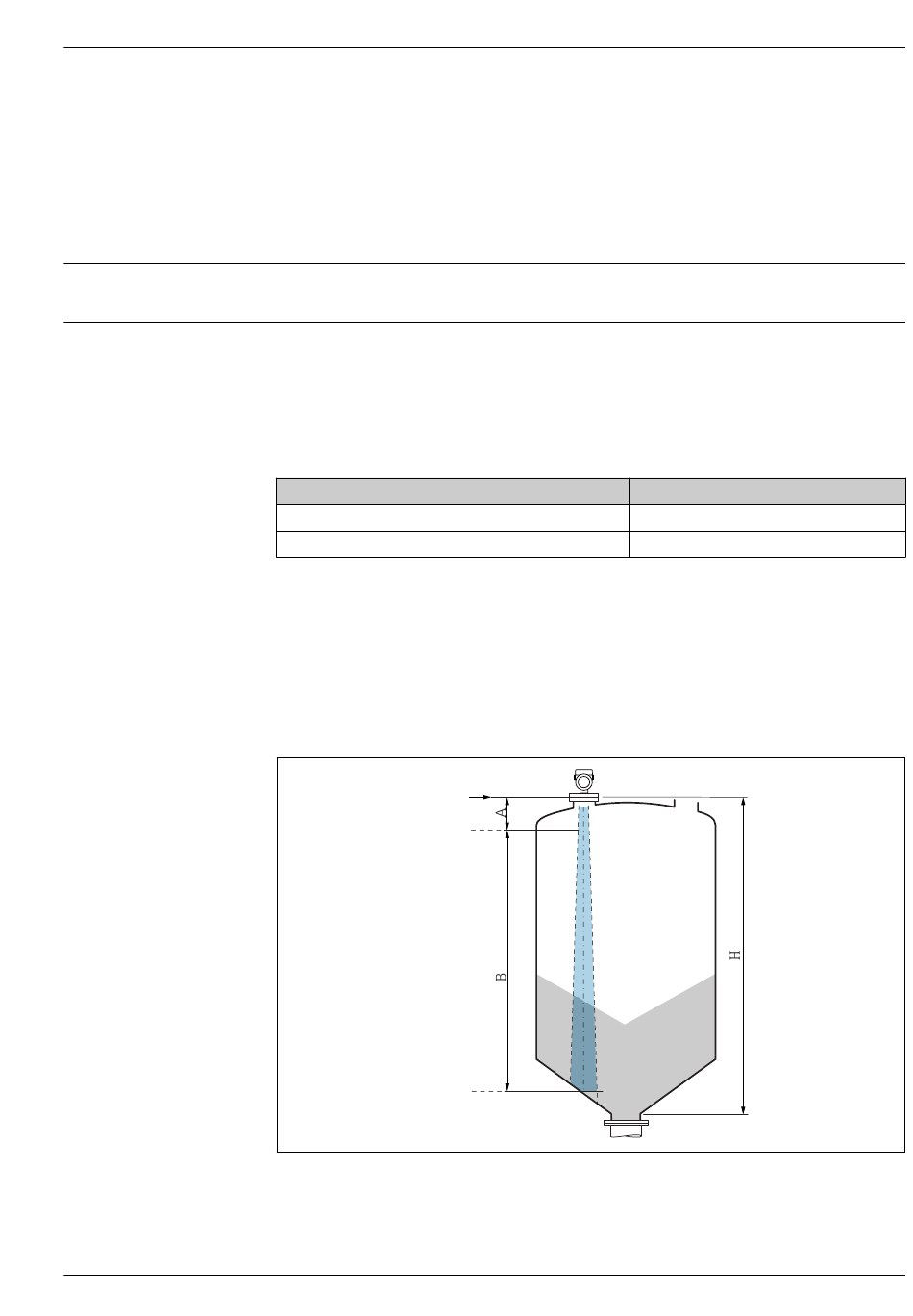

100%
A Antennenlänge + 10 mm (0,4 in)
B Nutzbarer Messbereich
H Silohöhe
R Referenzpunkt der Messung, variiert je nach Antennensystem
R
0%
Maximaler Messbereich
30 m (98 ft)
50 m (164 ft)
A0051659
