Elektrischer Anschluss; Potentialausgleich - Endress+Hauser Micropilot FMR66B PROFINET mit Ethernet-APL Technische Information

Elektrischer Anschluss

Potentialausgleich

10
Anschlussbeispiele
PROFINET mit Ethernet-APL
1

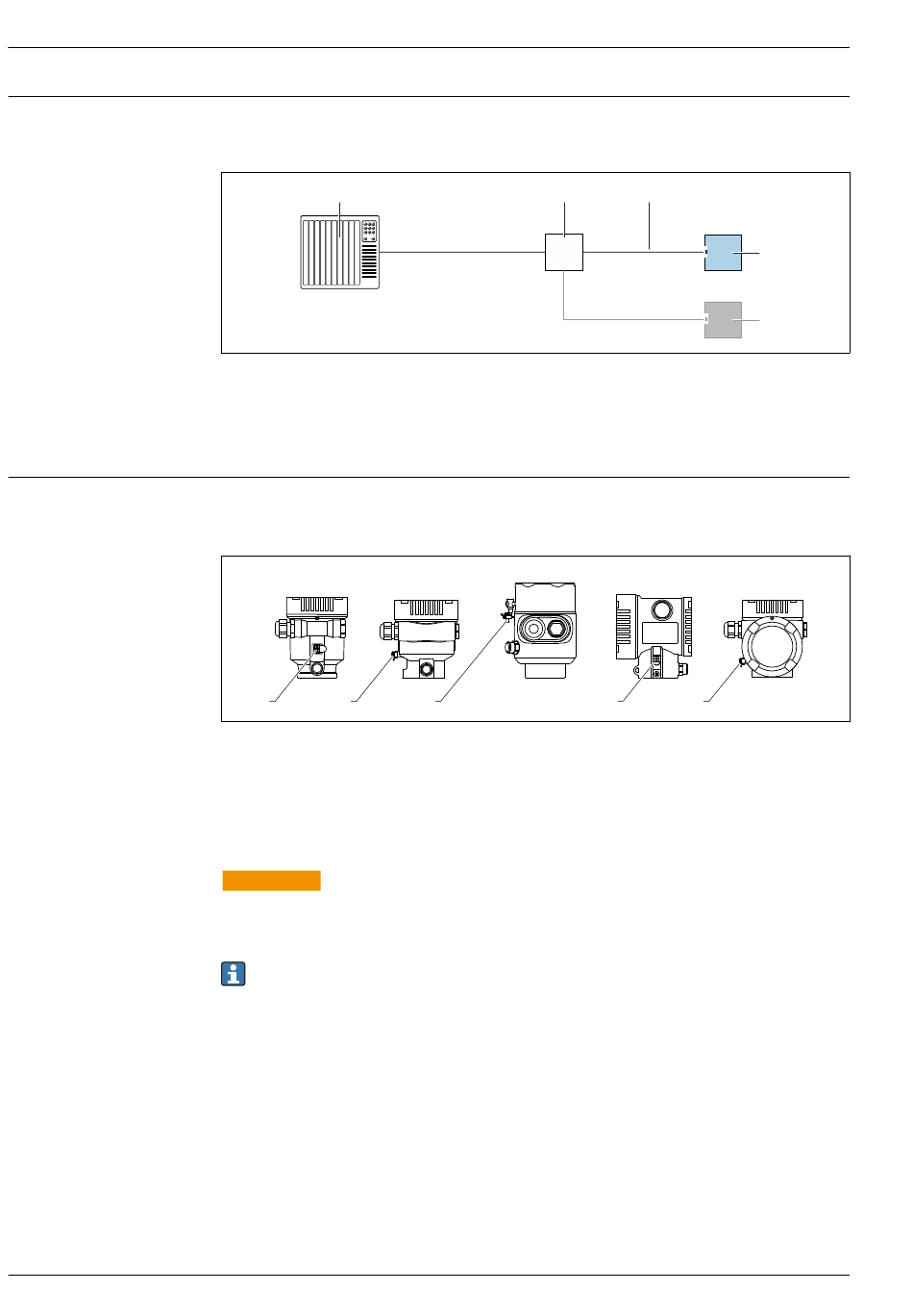

 7 Anschlussbeispiel für PROFINET mit Ethernet-APL
1 Automatisierungssystem
2 APL-Field-Switch
3 Kabelspezifikation beachten
4 Messumformer
Der Schutzleiter am Gerät muss nicht angeschlossen werden. Potentialausgleichsleitung kann bei
Bedarf an der äußeren Erdungsklemme des Transmitters angeschlossen werden, bevor das Gerät
angeschlossen wird.
A
1 1
A Einkammer Gehäuse Kunststoff
B Einkammer Gehäuse Aluminium
C Einkammer Gehäuse 316L Hygiene (Ex Gerät)
D Zweikammer Gehäuse
E Zweikammer Gehäuse L-Form
1 Erdungsklemme für den Anschluss der Potentialausgleichsleitung
WARNUNG
L
Explosionsgefahr!
‣
Sicherheitshinweise sind der separaten Dokumentation für Anwendungen im explosionsgefähr-
deten Bereich zu entnehmen.
Elektromagnetische Verträglichkeit optimieren
• Möglichst kurze Potentialausgleichsleitung
• Querschnitt von mindestens 2,5 mm
Micropilot FMR66B PROFINET mit Ethernet-APL
2
B C
1
2 (14 AWG) einhalten
3
4
4
D E
1 1
Endress+Hauser
A0045802
A0046583
