Zweikammer Gehäuse L-Form Aluminium oder 316L
1
140 (5.51)

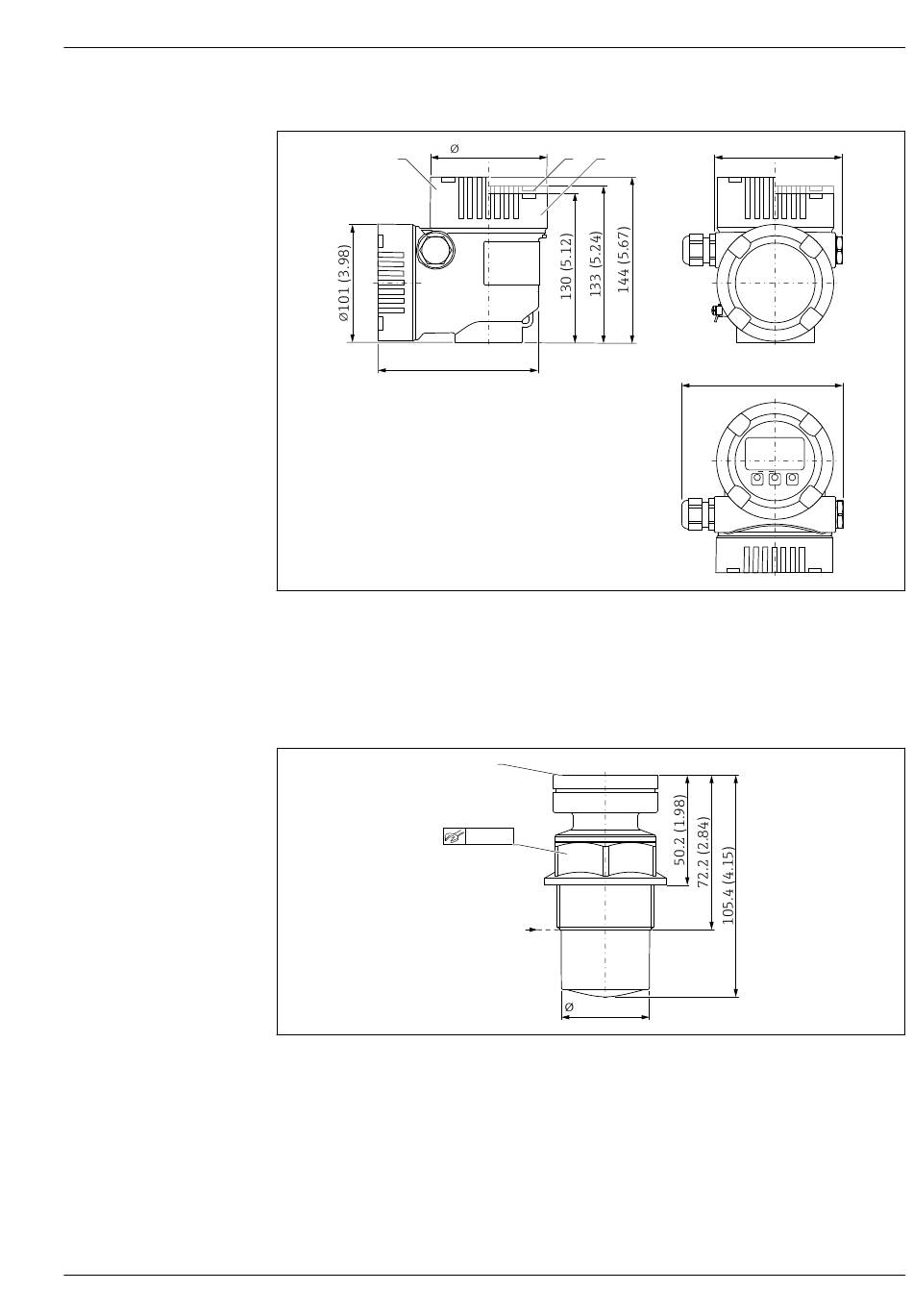

 24 Abmessungen Zweikammer Gehäuse L-Form. Maßeinheit mm (in)
1 Höhe bei Deckel mit Sichtfenster aus Glas (Geräte für Ex d/XP, Staub Ex)
2 Höhe bei Deckel mit Sichtfenster aus Kunststoff
3 Deckel ohne Sichtfenster
Antenne gekapselt, PVDF, 40 mm (1,5 in)
 25 Abmessungen Antenne gekapselt, PVDF, 40 mm (1,5 in). Maßeinheit mm (in)
R Referenzpunkt der Messung
1 Unterkante Gehäuse
Prozessanschluss:
• Gewinde ISO228 G1-1/2, PVDF
• Gewinde ANSI MNPT1-1/2, PVDF
101 (3.98)
2 3
1
50 mm
R
43.7 (1.72)
110 (4.33)
138 (5.43)
