Drip-off Antenne - Prozessanschluss Flansch
R

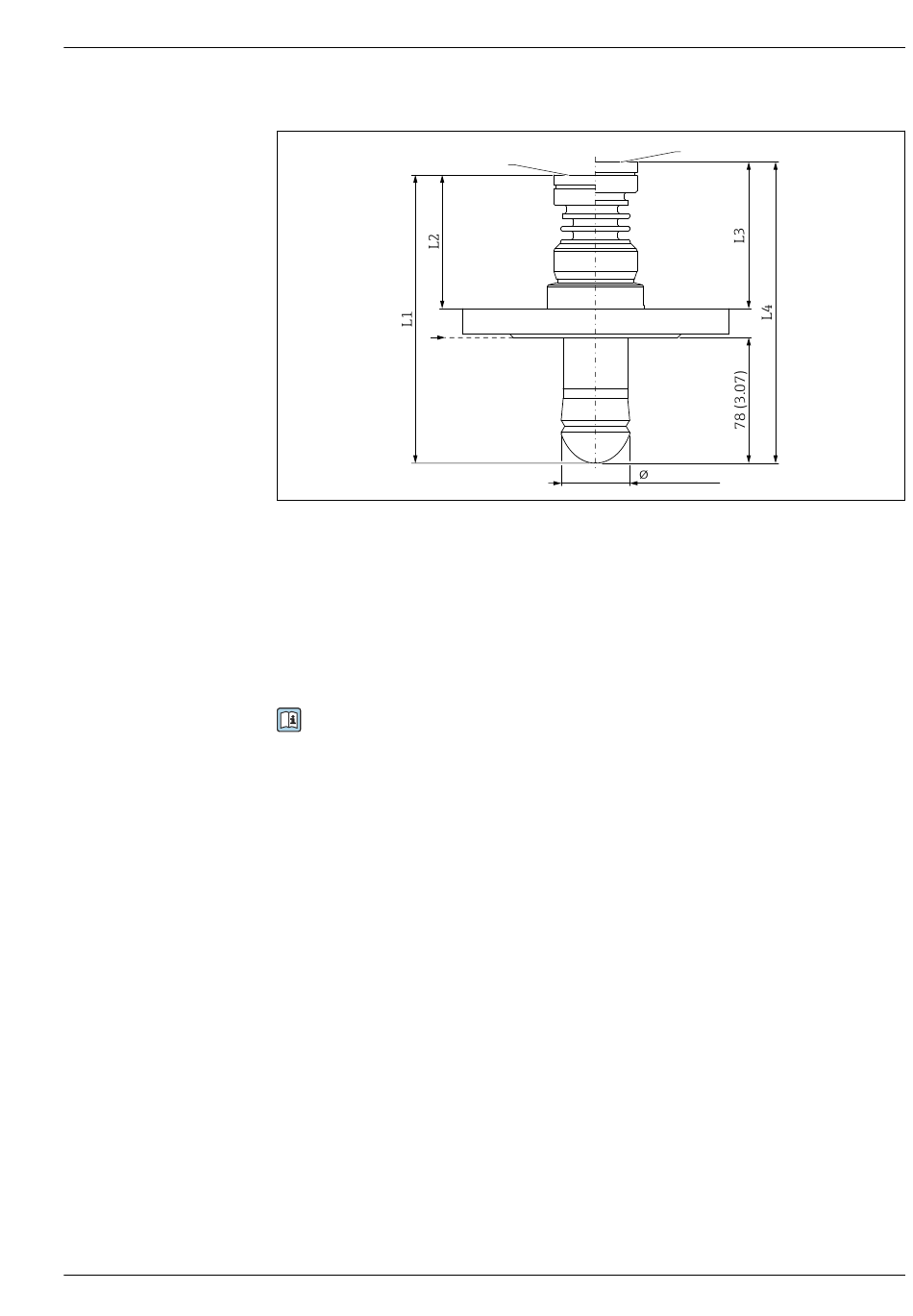

 59 Abmessungen Prozessanschluss Flansch. Maßeinheit mm (in)
A Ausführung Prozesstemperatur ≤150 °C (302 °F)
B Ausführung Prozesstemperatur ≤200 °C (392 °F)
R Referenzpunkt der Messung
1 Unterkante Gehäuse
L1 175 mm (6,89 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
L2 Maß variabel durch Flanschdicke (Norm-Flansch)
L3 Maß variabel durch Flanschdicke (Norm-Flansch)
L4 187 mm (7,36 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
Die Flanschabmessungen sind abhängig von der gewählten Norm und der Dichtfläche (Bestel-
loptionen).
Von der Norm abweichende Maße werden angegeben.
A B
1
42.5 (1.67)
1
A0046498
