Installation
5.3.2
Filter montieren

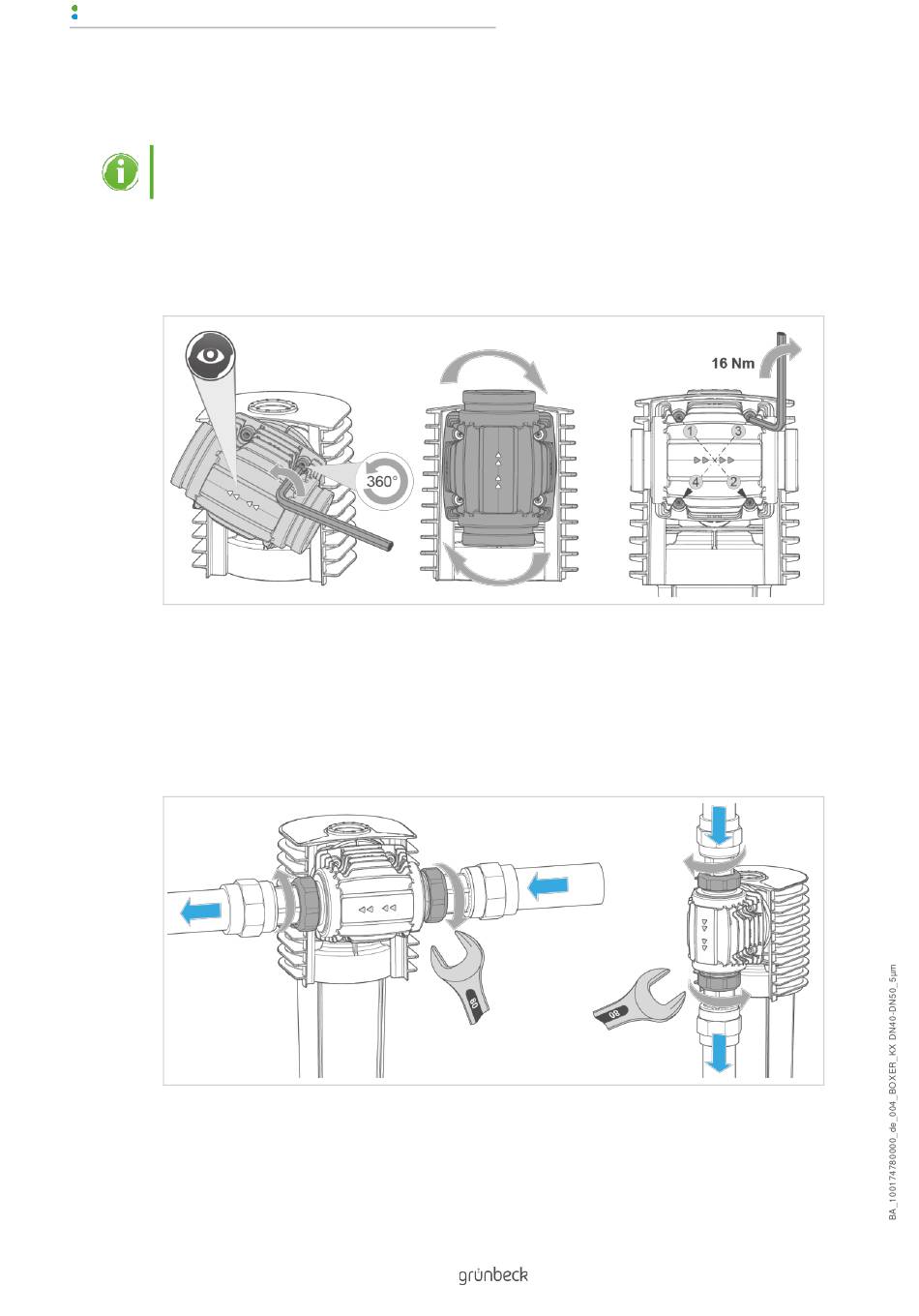

Durch den drehbaren Anschlussflansch kann der Filter an jede vor Ort gegebene Durch-
flussrichtung angepasst werden.
► Prüfen Sie die vor Ort gegebene Durchflussrichtung.
► Stellen Sie den Anschlussflansch bei Bedarf folgendermaßen um:
1. Lösen Sie die 4 Zylinderschrauben (SW 6) mit Innensechskantschlüssel – ca. 1
volle Umdrehung gegen den Uhrzeigersinn (nicht abschrauben).
2. Drehen Sie den Anschlussflansch in die zu Ihrer Durchflussrichtung passende Po-
sition (siehe Kennzeichnung auf dem Anschlussflansch).
3. Ziehen Sie die 4 Zylinderschrauben über Kreuz an (Drehmoment 16 Nm) – im Uhr-
zeigersinn festdrehen.
4. Installieren Sie den Filter spannungsfrei und ziehen Sie die Überwurfmuttern fest
an.
