(Verschmutzung und/oder erhöhter Diffe-
renzdruck) ist die Filterkerze zu tauschen.
Überprüfung auf Dichtheit.
Auf der Gehäuseoberseite des Feinfilters
befindet sich ein drehbarer Wartungsring.
Dieser wird bei der Inbetriebnahme und
später nach jeder Wartung auf den nächs-
ten Wartungstermin gesetzt.
Warnung! Die Filterkerze muss gemäß
DIN EN 806-5 aus hygienischen Gründen
alle 6 Monate gewechselt werden. Wir
empfehlen mit Hilfe eines Dichtungssatzes
den Gehäuse O-Ring alle 2 Jahre zu wech-
seln.
Filterkerzenwechsel
Vorgehensweise
 Eimer unter den Filter stellen.
 Absperrventile schließen.
 Leitung drucklos machen
 Filterglocke von Hand abschrauben
 Den verschmutzten Filtereinsatz vom
Stützgewebe abziehen. Durch neuen
Filtereinsatz ersetzen. Aus hygienischen
Gründen darf der neue Filtereinsatz
nicht mit bloßen Händen berührt wer-
den (siehe Abb. 4).
 Dichtflächen, sowie O-Ring auf Sau-
berkeit überprüfen und die Filterglocke
von Hand bis Anschlag einschrauben.
 Inbetriebnahme wie unter Punkt 6
beschrieben.
Abb. 4: Filterkerzen-
wechsel
9 Ersatzteile
Bezeichnung
Filterkerzen 80 μm (2 Stck.)
Filterkerzen 50 μm (2 Stck.)
Filterkerzen 20 μm (2 Stck.)
Filterkerzen 5 μm (2 Stck.)
Dichtungssatz zu
BOXER
®
/FS-B
Druckmindererkartusche
Stützgewebe
Ersatz-Filterglocke
Verbrauchsartikel und Ersatzteile sind über
den sanitären Fachhandel oder den zu-
ständigen Grünbeck-Kundendienst zu
beziehen.
10
Zubehör
Druckverlustkurve
1,5
Best.-Nr.
103 075
103 068
103 071
1,0
103 081
101 635e
107 605
0,5
101 631e
101 636e
0,0
0
2
Abb. 5: Druckverlustkurve K
Bei Anfragen geben Sie den Filtertyp, die
Filtergröße und die Seriennummer (auf
dem Typenschild oder auf der Originalver-
packung ersichtlich) an.
Hinweis: Dichtungen sind Verschleiß-
teile.
Obwohl es sich um Verschleißteile han-
delt, übernehmen wir bei diesen Teilen
eine eingeschränkte Gewährleistungsfrist
von 6 Monaten.
Bezeichnung
Best.-Nr.
Differenzdrucküberwachung
auf
des Filters
Anfrage
Einlegeteil mit
101 644e
Rückschlagventil 1"
Umrüstbausatz auf anderes
auf
®
Modell der BOXER
-Baureihe
Anfrage
Einlegeteile für den Austausch eines
älteren Grünbeck Filters auf einen
®
BOXER
.
Einlegeteil für
Best.-Nr.
FS 1"/Ultra 99 R
1"
101 647e
FS 1¼"
101 852
"
¾"
101 862
Anschlussflansch
1"
101 646e
A + D (V.2, V.3)
101 864
"
1"
101 865
Anschlussflansch D
(V1) geliefert bis
101 866
Bj. 06/99
"
DN 20 K
DN 25 K
DN 32 K
4
6
8
10
Durchfluss [m³/h]
Betriebsanleitung

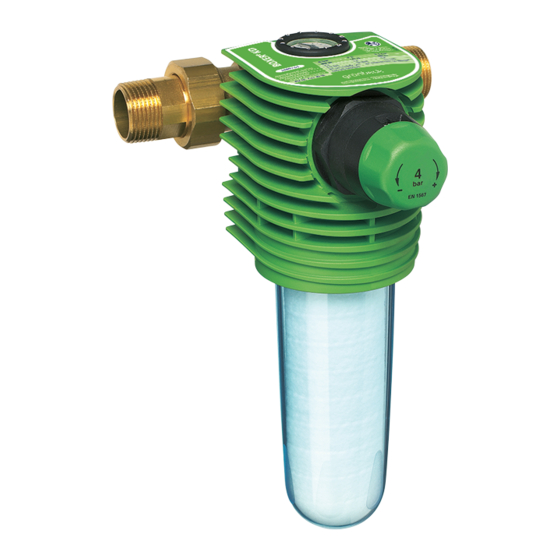

Feinfilter BOXER
S t a n d M a i 2 0 1 3
Bestell-Nr. 086 101 294
®
