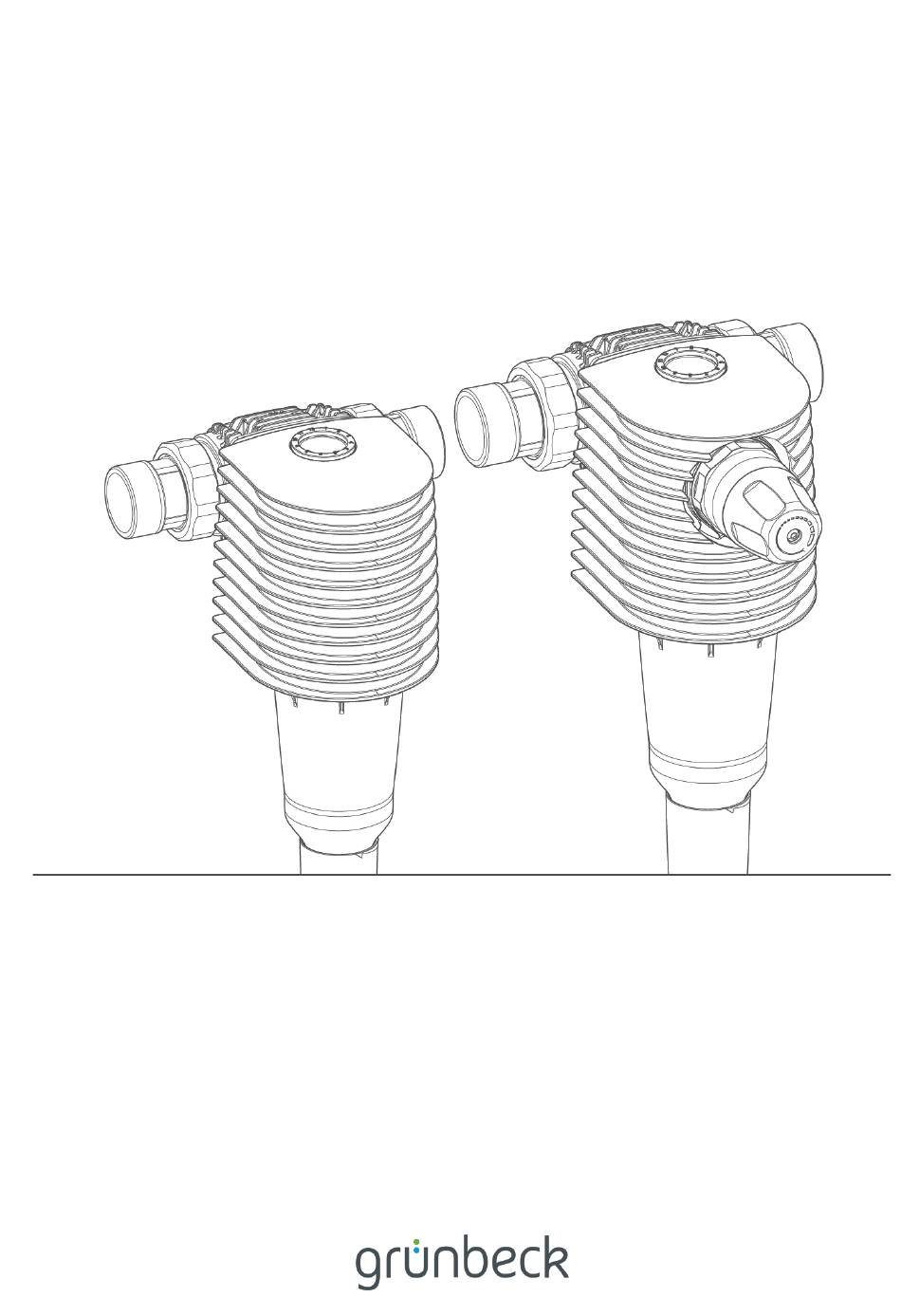

- Seite 1 Wir verstehen Wasser. Filter | Rückspülfilter BOXER RX/RDX 1½" – 2" Betriebsanleitung...
- Seite 2 Zentraler Kontakt Deutschland Vertrieb Telefon 09074 41-0 Service Telefon 09074 41-333 Telefax 09074 41-120 Erreichbarkeit Montag bis Donnerstag 7:00 - 18:00 Uhr Freitag 7:00 - 16:00 Uhr Technische Änderungen vorbehalten. © by Grünbeck Wasseraufbereitung GmbH Originalbetriebsanleitung Stand: April 2021 Bestell-Nr.: 100045720000_de_004...
-
Seite 3: Inhaltsverzeichnis
11.1 Demontage ...............26 Lagerung ..............10 11.2 Entsorgung ...............26 Installation ............... 11 Technische Daten ............27 Anforderungen an den Installationsort ..... 12 12.1 Druckverlustkurven BOXER RX .......28 Lieferumfang prüfen ..........12 Sanitärinstallation ............ 13 Betriebshandbuch ...........29 Inbetriebnahme ............16 13.1 Inbetriebnahmeprotokoll ...........29 13.2 Wartung ..............30... -
Seite 4: Einführung

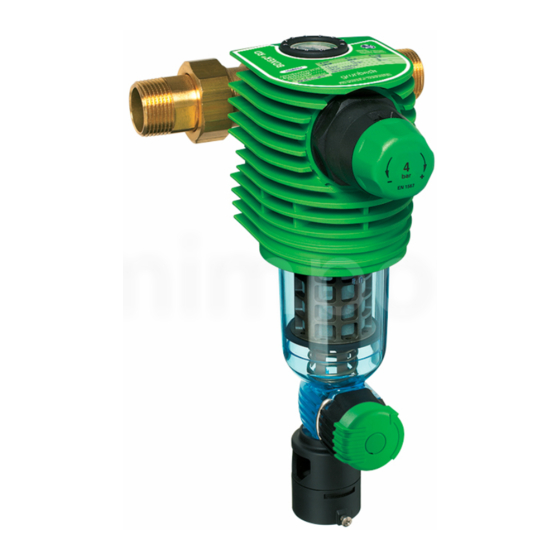

Ausführung abweichen. Gültigkeit der Anleitung Diese Anleitung ist für folgende Produkte gültig: ● Rückspülfilter BOXER RX 1½" (DN 40) ● Rückspülfilter BOXER RX 2" (DN 50) ● Rückspülfilter BOXER RDX 1½" (DN 40) ● Rückspülfilter BOXER RDX 2" (DN 50) Produktidentifizierung Anhand der Produktbezeichnung und der Bestell-Nr. -
Seite 5: Verwendete Symbole
Einführung Das Typenschild finden Sie auf dem Filterkopf. Bezeichnung Bezeichnung Data-Matrix-Code Wassertemperatur Produktbezeichnung Nenndruck Serien-Nr. DVGW-Prüfzeichen Bestell-Nr. Durchflussleistung QR-Code Anschlussnennweite Betriebsanleitung beachten Produkttyp Filterfeinheit Verwendete Symbole Symbol Bedeutung Gefahr und Risiko wichtige Information oder Voraussetzung nützliche Information oder Tipp schriftliche Dokumentation erforderlich Verweis auf weiterführende Dokumente Arbeiten, die nur von Fachkräften durchgeführt werden dürfen Arbeiten, die nur vom Kundendienst durchgeführt werden dürfen... -
Seite 6: Darstellung Von Warnhinweisen
Einführung Darstellung von Warnhinweisen Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit beachten müssen. Die Hinweise sind mit einem Warnzeichen ausgezeichnet und folgendermaßen aufgebaut: 1.4.1.2 SIGNALWORT 1.4.1.3 Art und Quelle der Gefährdung 1.4.1.1 ● Mögliche Folgen 1.4.1.4 ► Maßnahmen zur Vermeidung Folgende Signalwörter sind je nach Gefährdungsgrad definiert und können im vorliegenden Dokument verwendet sein: Warnzeichen und... -
Seite 7: Sicherheit
Sicherheit 1.5.2 Berechtigungen des Personals Die folgende Tabelle beschreibt, welche Tätigkeiten von wem durchgeführt werden dürfen. Bediener Betreiber Fachkraft Kundendienst Transport und Lagerung Installation und Montage Inbetriebnahme Betrieb und Bedienung Reinigung Inspektion Wartung halbjährlich jährlich Störungsbeseitigung Instandsetzung Außer- und Wiederinbetriebnahme Demontage und Entsorgung Sicherheit Sicherheitsmaßnahmen... -
Seite 8: Produktspezifische Sicherheitshinweise
3. Beseitigen Sie die Ursache für den Wasseraustritt. Produktbeschreibung Bestimmungsgemäße Verwendung ● Die Rückspülfilter BOXER RX und BOXER RDX sind zur Filtration von Trinkwasser bestimmt. ● Der Rückspülfilter BOXER RDX mit Druckminderer ist zusätzlich zur Einstellung des Nachdrucks auf der Entnahmeseite zur Einhaltung des max. zulässigen Be- triebsdrucks gemäß... -
Seite 9: Produktkomponenten
Produktbeschreibung Produktkomponenten Bezeichnung Bezeichnung Wasserzählerverschraubung Filterglocke Dichtung Rückspülhandrad Anschlussflansch Kanalanschluss Manometer Fixierschrauben für Abdeckhaube Druckminderer-Kartusche Zylinderschrauben für Anschlussflansch O-Ring Filterkopf Impeller Abdeckhaube Filterelement Wartungsring 9 | 32... -
Seite 10: Funktionsbeschreibung
Transport und Lagerung Funktionsbeschreibung Das ungefilterte Trinkwasser strömt durch die Eingangsseite in den Filter und dringt von au- ßen nach innen durch das Filterelement zum Reinwasserausgang. Dabei werden Fremdpar- tikel mit einer Größe von > 100 μm zurückgehalten. Abhängig von Größe und Gewicht bleiben Fremdpartikel am Filterelement haften oder sie fallen direkt nach unten in die Filterglocke. -
Seite 11: Installation
Installation Installation Die Installation der Anlage ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf nur von einer Fachkraft vorgenommen werden. Der Einbau des Produkts erfolgt gemäß DIN EN 806-2 und DIN EN 1717 in der Kaltwasser- leitung nach dem Wasserzähler und vor Verteilungsleitungen bzw. den zu schützenden Ge- räten. -
Seite 12: Anforderungen An Den Installationsort
● Der Installationsort muss ausreichend ausgeleuchtet sowie be- und entlüftet sein. ● Der Installationsort muss gut zugänglich für Wartungsarbeiten sein. Lieferumfang prüfen Bezeichnung Bezeichnung Wasserzählerverschraubungen Druckminderer bei BOXER RDX Dichtungen Kurzanleitung Rückspülfilter BOXER RX oder RDX ► Prüfen Sie den Lieferumfang auf Vollständigkeit und Beschädigungen. 12 | 32... -
Seite 13: Sanitärinstallation
Installation Sanitärinstallation 5.4.1 Rohrleitung vorbereiten ► Installieren Sie die Wasserzählerverschraubung in die Rohrleitung (Der Abstand zwischen den beiden Dichtungen muss 160 mm betragen). 5.4.2 Filter montieren Durch den drehbaren Anschlussflansch kann der Filter an jede vor Ort gegebene Durch- flussrichtung angepasst werden. 1. - Seite 14 Installation 3. Drehen Sie den Anschlussflansch in die zu Ihrer Durchflussrichtung passende Po- sition (siehe Kennzeichnung auf dem Anschlussflansch). 4. Ziehen Sie die 4 Zylinderschrauben über Kreuz an (Drehmoment 16 Nm) – im Uhr- zeigersinn festdrehen. 5. Installieren Sie den Filter spannungsfrei und ziehen Sie die Überwurfmuttern fest 5.4.3 Rückspülanschluss anbringen Ist die Installation einer Abwasserleitung nicht möglich, kann das Rückspülwasser in einem...
- Seite 15 Installation Beispiel: Kanalanschluss am Kanal positioniert Beispiel: Kanalanschluss am Filter positioniert Bezeichnung Bezeichnung Abwasserleitung bauseits Kanalanschluss DN 50 nach DIN EN 1717 15 | 32...
-
Seite 16: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Die Erst-Inbetriebnahme des Produkts darf nur von einer Fachkraft durchgeführt werden. Produkt prüfen 1. Öffnen Sie die Absperrventile. 2. Öffnen Sie die nächstgelegene Wasserentnahmestelle nach dem Filter maximal. » Der Filter ist entlüftet. 3. Prüfen Sie den Filter auf Dichtheit. 4. -
Seite 17: Druckminderer Einstellen (Boxer Rdx)
Inbetriebnahme ► Stellen Sie den Wartungsring auf den Monat der nächsten Wartung ein (alternativ auf den Monat des nächsten Rückspülens – spätestens halbjährlich). Druckminderer einstellen (BOXER RDX) Die Werkseinstellung beim Druckminderer beträgt 4 bar. Sie können diesen Wert folgendermaßen ändern: 1. -
Seite 18: Produkt An Betreiber Übergeben
Betrieb/Bedienung Die Schraube der Druckminderer-Kartusche kann sich lösen. ► Ziehen Sie die Schraube bei Bedarf und jährlichen Wartung nach (siehe Kapitel 8.4.2). Produkt an Betreiber übergeben ► Erklären Sie dem Betreiber die Funktion des Produkts. ► Weisen Sie den Betreiber mit Hilfe der Anleitung ein und beantworten Sie seine Fragen. -
Seite 19: Grünbeck Myproduct-App Installieren
Instandhaltung Grünbeck myProduct-App installieren Über die Grünbeck myProduct-App können Sie Ihr Produkt anmelden. Dadurch erhalten Sie eine Erinnerung zum Rückspülen des Filters sowie wei- tere Informationen zu Ihrem Produkt. ► Laden Sie die Grünbeck myProduct-App und installieren Sie diese auf Ihrem mobilen Endgerät. -
Seite 20: Intervalle
Instandhaltung Intervalle Störungen können durch eine regelmäßige Inspektion und Wartung rechtzeitig erkannt und Produktausfälle evtl. vermieden werden. ► Legen Sie (als Betreiber) fest, in welchen Intervallen (belastungsabhängig) das Produkt inspiziert und gewartet werden muss. Dies richtet sich nach den tatsächli- chen Gegebenheiten z. -
Seite 21: Wartung
Instandhaltung 3. Öffnen Sie eine Wasserentnahmestelle voll (max. Durchfluss erzeugen) und lesen Sie den Fließruck ab. ► Führen Sie bei zunehmender Verschmutzung des Filterelements und/oder nach- lassendem Wasserdruck im Leitungsnetz eine Rückspülung durch. Wartung Um langfristig eine einwandfreie Funktion des Produkts zu sichern, sind einige regelmäßige Arbeiten notwendig. -
Seite 22: Jährliche Wartung
Instandhaltung 1. Drehen Sie das Rückspülhandrad in Pfeilrichtung nach links bis zum Anschlag (nicht an der Filterglocke drehen). 2. Halten Sie das Rückspülhandrad 5 – 10 Sekunden in dieser Stellung. 3. Drehen Sie das Rückspülhandrad nach rechts in die Ausgangsstellung zurück, bis das Klickgeräusch ertönt. -
Seite 23: Ersatzteile
Instandhaltung Ersatzteile Eine Übersicht über die Ersatzteile finden Sie im Ersatzteilkatalog unter www.gruenbeck.de. Sie erhalten die Ersatzteile bei der für Ihr Gebiet zuständigen Grünbeck-Vertretung. Verschleißteile Wechsel der Verschleißteile darf nur von einer Fachkraft durchgeführt werden. Verschleißteile sind nachfolgend aufgeführt: 23 | 32... -
Seite 24: Störung
Störung Bezeichnung Bezeichnung Manometer Druckminderer-Kartusche Glocken O-Ring Filterglocke Impeller Federpaket Filterelement Rückspülhandrad Rückspülventil inkl. Dichtung Befestigungsmutter inkl. Dichtung Erforderliches Werkzeug Bestell-Nr. Bandschlüssel (für Demontage der Filterglocke) 105 805 Rohr-Steckschlüssel SW70 (für Druckminderer-Kartusche) 100068020001 Inbusschlüssel 10 (für Befestigungsmutter) TORX T8 (für Manometer) ►... -
Seite 25: Außerbetriebnahme
Außerbetriebnahme Beobachtung Erklärung Abhilfe ► O-Ring und Dichtungen auf Wasserverlust des Systems Fehlerhafte Verbindungsstelle Verformungen oder Verschleiß prüfen ► Filterkopf auf Schäden prüfen ► Anschlussflansch auf Schäden prüfen ► Undichte Komponenten von ei- ner Fachkraft ersetzen lassen Falls eine Störung nicht beseitigt werden kann, können weitere Maßnahmen durch Kun- dendienst oder von einer durch Grünbeck geschulten Fachkraft ergriffen werden. -
Seite 26: Demontage Und Entsorgung
Demontage und Entsorgung Demontage und Entsorgung 11.1 Demontage Die hier beschriebenen Tätigkeiten stellen einen Eingriff in Ihre Trinkwasserinstallation dar. ► Beauftragen Sie für diese Tätigkeiten ausschließlich Fachkräfte. 1. Schließen Sie die Absperrventile vor und nach dem Filter. 2. Öffnen Sie eine Wasserentnahmestelle – warten Sie einige Sekunden. »... -
Seite 27: Technische Daten
Technische Daten Technische Daten Maße und Gewichte RX 1½" RX 2" RDX 1½" RDX 2" Bauhöhe bis Mitte Anschluss Einbaulänge mit/ohne Verschraubung 283/160 277/160 283/160 277/160 ≥ 90 Wandabstand Bautiefe bis Mitte Anschluss Gesamthöhe Leergewicht ca. 4,35 4,70 5,05 5,40 Anschlussdaten RX 1½"... -
Seite 28: Druckverlustkurven Boxer Rx
Technische Daten 12.1 Druckverlustkurven BOXER RX Bezeichnung Bezeichnung Druckverlust in bar Durchfluss in m 28 | 32... -
Seite 29: Betriebshandbuch
Betriebshandbuch Betriebshandbuch ► Dokumentieren Sie die Erst-Inbetriebnahme und alle Wartungstätigkeiten. ► Kopieren Sie die Wartungsblätter bei Bedarf. Rückspülfilter BOXER ______________ Serien-Nr.: ________________________ 13.1 Inbetriebnahmeprotokoll Kunde Name: Adresse: Installation/Zubehör Kanalanschluss nach DIN EN 1717 nein Bodenablauf vorhanden nein Sicherheitseinrichtung nein Betriebswerte Wasserdruck Rohwassereingang Wasserdruck nach Druckminderer Hauswasserzählerstand... -
Seite 30: Wartung
Betriebshandbuch 13.2 Wartung Datum Durchgeführte Arbeiten Unterschrift 30 | 32... - Seite 32 Grünbeck Wasseraufbereitung GmbH Josef-Grünbeck-Straße 1 89420 Höchstädt a. d. Donau +49 9074 41-0 +49 9074 41-100 info@gruenbeck.de Mehr Infos unter www.gruenbeck.de www.gruenbeck.de...
