Ihre Vorteile
• Einfache Montage durch optimale Ausrichtung des Gehäuses
• Gut zugängliche Bedienung des Gerätes
• Optimale Ablesbarkeit der Vor-Ort-Anzeige (optional)
A
1

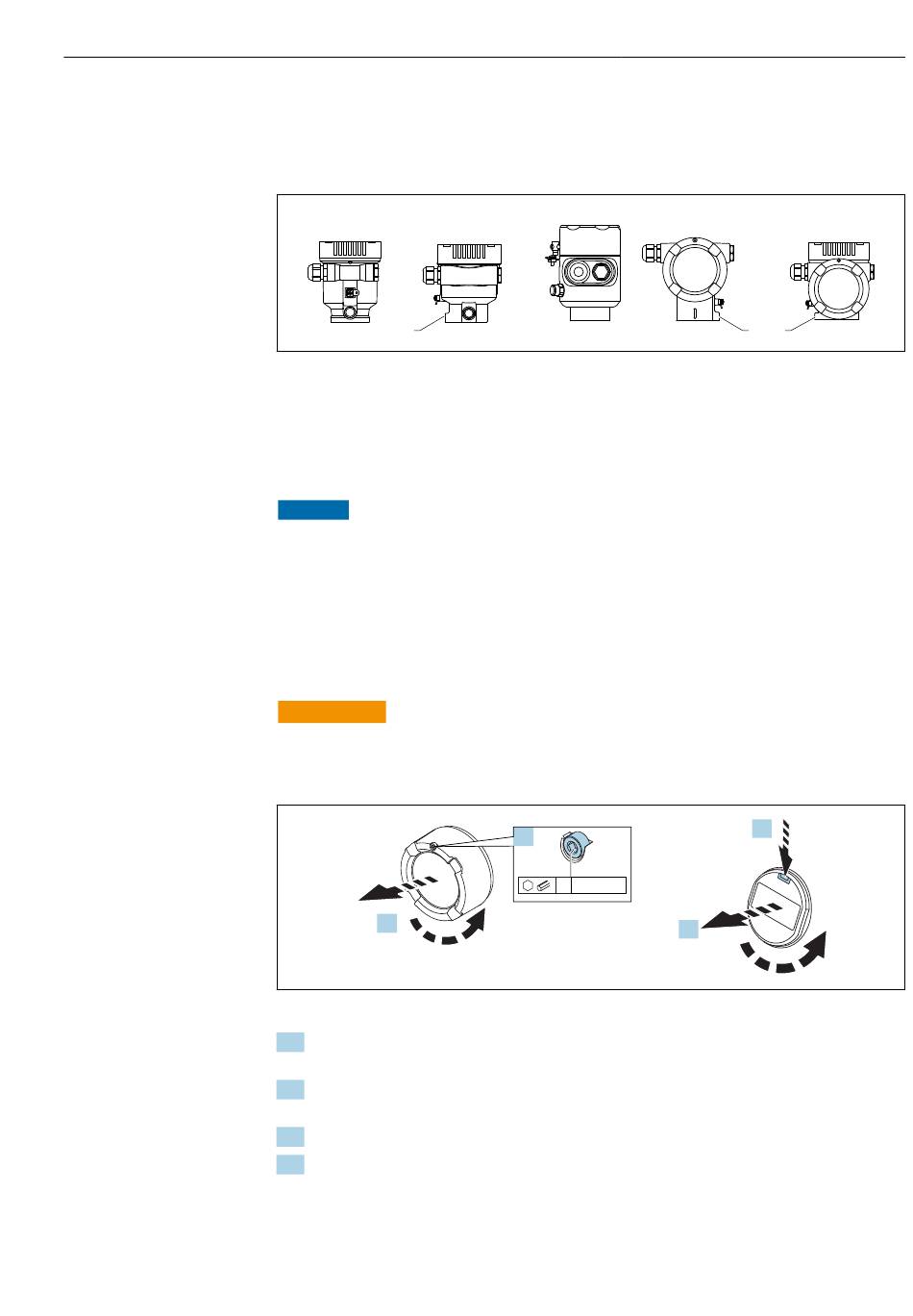

A Einkammer Gehäuse Kunststoff (keine Feststellschraube)
B Einkammer Gehäuse Aluminium
C Einkammer Gehäuse 316L Hygiene (keine Feststellschraube)
D Zweikammer Gehäuse
E Zweikammer Gehäuse L-Form
1 Feststellschraube
HINWEIS
Gehäuse kann nicht vollständig abgeschraubt werden.
‣
Außenliegende Feststellschraube maximal 1,5 Umdrehungen lösen. Bei zu weitem bzw.
komplettem Herausdrehen (über den "Anschlagpunkt" der Schraube) können sich Klein-
teile (Konterscheibe) lösen und herausfallen.
‣
Sicherungsschraube (Innensechskant 4 mm (0,16 in)) mit maximal 3,5 Nm (2,58 lbf ft)
± 0,3 Nm (0,22 lbf ft) anziehen.
5.3.8

Anzeigemodul drehen

WARNUNG
L
Versorgungsspannung eingeschaltet!
Gefahr durch Stromschlag und/oder Explosionsgefahr!
‣
Versorgungsspannung ausschalten, bevor das Messgerät geöffnet wird.
2.
1. Wenn vorhanden: Schraube der Deckelsicherung des Elektronikraumdeckels mit
Innensechskantschlüssel lösen.
2. Elektronikraumdeckel vom Transmittergehäuse abschrauben und Deckeldichtung
kontrollieren.
3. Entriegelung betätigen und Anzeigemodul herausziehen.
4. Anzeigemodul in die gewünschte Lage drehen: Maximal 4 × 90 ° in jede Richtung.
Anzeigemodul in die gewünschte Position auf den Elektronikraum stecken, bis es
einrastet. Elektronikraumdeckel wieder fest auf das Transmittergehäuse schrauben.
Wenn vorhanden: Schraube der Deckelsicherung mit Innensechskantschlüssel fest-
ziehen 0,7 Nm (0,52 lbf ft) ±0,2 Nm (0,15 lbf ft).
B C
1.
4 0.7 Nm
Montage
D E
1 1
3.
4.
A0046660
A0038224
