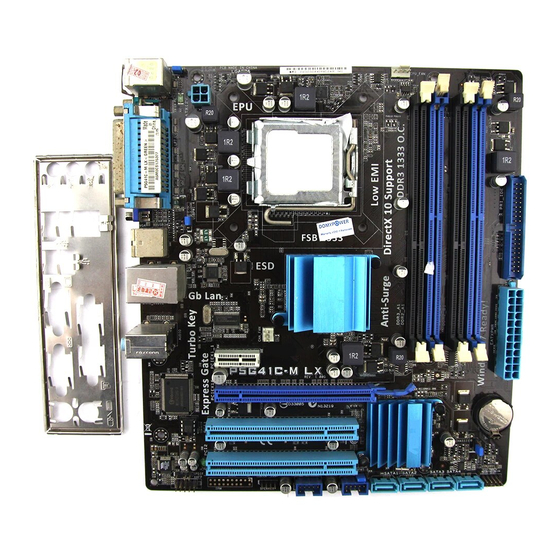

Asus P5G41C-M LX Benutzerhandbuch
Vorschau ausblenden Andere Handbücher für P5G41C-M LX:
Inhaltsverzeichnis

Werbung

P5G41C-M LX

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus P5G41C-M LX

  • Seite 1 P5G41C-M LX...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................vii P5G41C-M LX Spezifikationsübersicht ............. ix Chapter 1: Product introduction Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-2 Bevor Sie beginnen ..............
  • Seite 4 Support-DVD-Informationen ......... 1-30 Chapter 2: BIOS-Setup Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update-Programm ..........2-1 2.1.2 ASUS EZ Flash 2-Programm .......... 2-2 2.1.3 ASUS CrashFree BIOS-Programm ......... 2-3 BIOS-Setupprogramm ..............2-4 2.2.1 BIOS-Menübildschirm ............. 2-5 2.2.2 Menüleiste ............... 2-5 2.2.3...
  • Seite 5 Boot-Menü .................. 2-17 2.6.1 Boot Device Priority ............2-17 2.6.2 Boot Settings Configuration .......... 2-17 2.6.3 Security ................. 2-18 Tools-Menü ................. 2-20 2.7.1 ASUS EZ Flash 2 ............2-20 2.7.2 Express Gate ..............2-20 2.7.3 AI NET 2................ 2-20 Exit-Menü ..................2-21...
  • Seite 6: Erklärungen

    Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://green.asus.com/english/ REACH.htm. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entickelt, um ordnungsgemäß...
  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 8: In Diesem Handbuch Verwendete Symbole

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.
  • Seite 9: P5G41C-M Lx Spezifikationsübersicht

    ® ® Celeron -Prozessoren ® Kompatibel mit Intel 05B/05A/06-Prozessoren ® Unterstützt Intel 45nm Multikern-Prozessoren ® * Beziehen Sie sich auf www.asus.com für die Liste der unterstützten Intel -Prozessoren ® Chipsatz Northbridge: Intel ® Southbridge: Intel ICH7 ® Front Side Bus...
  • Seite 10: Asus Mylogo

    Exklusive ASUS SFS (stufenlose Frequenzauswahl): Übertaktungsfunktionen - FSB-Einstellung von 200MHz bis 800MHz in 1MHz-Schritten Übertaktungsschutz: - ASUS C.P.R. (CPU Parameter Recall) ASUS Sonderfunktionen ASUS CrashFree BIOS 3 ASUS AI NET 2 ASUS Q-Fan ASUS EZ Flash 2 ASUS MyLogo 2...
  • Seite 11: Product Introduction

    Chapter 1 Product introduction Willkommen! Vielen Dank für den Kauf eines ASUS P5G41C-M LX Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards!
  • Seite 12: Innovative Asus-Funktionen

    Kontrolle über den angemessenen Stromverbrauch, um Energie und Energiekosten zu sparen. Turbo Key Mit ASUS Turbo Key können Sie den Stromtaste des PCs in eine Übertaktungstaste verwandeln. Nach der einfachen Einrichtung kann Turbo Key die Systemleistung erhöhen, ohne dafür die Arbeit oder das Spiel unterbrechen zu müssen—einfach mit nur einen Fingerdruck!
  • Seite 13: Asus Express Gate

    Windows Betriebssystems ermöglicht. ® • ASUS Express Gate erlaubt die Installation auf SATA-, USB- und Flash-Laufwerken mit mindestens 1.2GB freien Speicherplatz. Wenn auf USB- oder Flash-Laufwerken installiert wird, verbinden Sie die Laufwerke mit den Motherboard USB-Anschlüssen bevor Sie den Computer einschalten.
  • Seite 14: Bevor Sie Beginnen

    Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR P5G41C-M LX Standby Power Powered Off P5G41C-M LX Onboard LED Kapitel 1: Produkteinführung...
  • Seite 15: Motherboard-Übersicht

    Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Computergehäuses legen P5G41C-M LX ASUS P5G41C-M LX...
  • Seite 16: Motherboard-Layout

    Motherboard-Layout 21.6cm(8.5in) KBPWR CPU_FAN KBMS ATX12V PRI_IDE LGA775 USBPW1-4 USB34 8112L LAN1_USB12 Intel ® CHA_FAN 9LRS954 AUDIO PCIEX1_1 P5G41C-M LX Super PCIEX16 Lithium Cell CMOS Power Intel ® PCI1 BIOS ICH7 CLRTC SB_PWR PCI2 VT1708S SPDOF_OUT USBPW5-8 USB56 SATA1 SATA2...
  • Seite 17: Zentralverarbeitungseinheit (Cpu)

    ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA775-Sockel geliefert wurde.
  • Seite 18 Drücken Sie den Arretierhebel mit Ihrem Halteriegel Daumen (A) und schieben ihn nach links (B), bis er von dem Halteriegel losgelassen wird. Um Schäden an den Sockelpolen zu vermeiden, entfernen Sie bitte die PnP-Abdeckung nicht vor dem Beginn der CPU-Installation. Arretierhebel Heben Sie den Arretierhebel in Pfeilrichtung PnP-Abdeckung...
  • Seite 19 Haut gerät, waschen Sie sie so schnell wie möglich ab und suchen Sie einen Arzt auf. Um Kontamination zu vermeiden, sollten Sie die Paste NICHT direkt mit den Fingern verteilen. Machen Sie die Deckplatte zu (A) und drücken dann den Arretierhebel (B), bis er in den Halteriegel einrastet. ASUS P5G41C-M LX...
  • Seite 20: Installieren Des Cpu-Kühlkörpers Und Lüfters

    1.6.2 Installieren des CPU-Kühlkörpers und Lüfters Der Intel LGA775 Prozessor benötigt eine speziell konzipierte Kühlkörper-Lüfter-Einheit, um ® eine optimale Wärmekondition und Leistung sicherzustellen. • Wenn Sie einen kompletten Intel®-Prozessor kaufen, ist die CPU-Lüfter-Kühlkörper- Einheit beigelegt. Wenn Sie eine CPU separat kaufen, verwenden Sie bitte unbedingt nur den von Intel®--genehmigten Allrichtungskühlkörper und Lüfters.
  • Seite 21: Deinstallieren Des Cpu-Kühlkörpers Und Lüfters

    Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss am Motherboard. CPU_FAN P5G41C-M LX P5G41C-M LX CPU fan connector Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. 1.6.3 Deinstallieren des CPU-Kühlkörpers und Lüfters So deinstallieren Sie den CPU-Kühlkörper und Lüfter:...
  • Seite 22: Systemspeicher

    (DDR2) Dual Inline Speichermodulen (DIMM)-Steckplätzen ausgestattet. Die nachstehende Die nachstehende Abbildung zeigt die Position der Steckplätze an: Kanal Steckplätze Kanal A DDR3_A1 und DDR2_A1 Kanal B DDR3_B1 und DDR2_B1 P5G41C-M LX P5G41C-M LX 240-pin DIMM sockets 1-12 Kapitel 1: Produkteinführung...
  • Seite 23: Speicherkonfigurationen

    Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung mit voller Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung mit voller Systemlast (mit zwei DIMMs) ein besseres Kühlsystem. P5G41C-M LX Motherboard Liste qualifizierter Anbieter (QVL) DDR3-1066 MHz DIMM Unterstützung...
  • Seite 24 DDR3-1333 MHz (O.C.) DIMM Unterstützung Chip- Anbieter Teilnummer Größe Chipnummer Zeit Spannung (Optional) marke A-Data AD31333001GOU 1024MB A-Data AD30908C8D-151C E0906 • • A-Data AD31333G001GOU 3072MB(Kit of 3) 8-8-8-24 1.65-1.85V • • A-Data AD31333002GOU 2048MB DS A-Data AD30908C8D-151C E0903 • A-Data AD31333G002GMU 2048MB DS -...
  • Seite 25 1024MB A3R12E3JFF717B9A01 • • AL8E8F73C-6E1 2048MB A3R1GE3CFF733MAA00 • • SAMSUNG M378T5263AZ3-CE6 4096MB Samsung K4T2G084QA-HCE6 • • Transcend JM667QLJ-1G 1024MB Elpida E5108AJBG-6E-E • • Transcend JM667QLU-2G 2048MB Transced TQ243PCF8T0834 • • Twinmos 8D-A3JK5MPETP 512MB A3R12E3GEF633ACAOY • • ASUS P5G41C-M LX 1-15...
  • Seite 26 DDR2-800 MHz DIMM Unterstützung Anbieter Teilnummer Größe Chipmarke Chipnummer Zeit Spannung (Optional) A-Data AD2800E001GOU 2048MB(Kit of 2) SS 4-4-4-12 2.0~2.1V • • A-Data M2GVD6G314170Q1E58 1024MB V-Data VD29608A8A-25EG80813 - • • A-Data AD2800002GMU 2048MB Hynix • • A-Data AD2800E002GOU 4096MB(Kit of 2) DS 4-4-4-12 1.9~2.1V •...
  • Seite 27 JM800QLU-2G 2048MB Transced TQ243PCF8 • • Transcend TS256MLQ64V8U 2048MB Elpida E1108ACBG-8E-E • • V-Data M2GVD6G3H3160Q1E52 512MB V-Data VD29608A8A-25EG20813 - • • V-Data M2XSSKG3147C1L1C5Z 1024MB Samsung K4T51083QE • • H5PS1G83EFRS6C V-Data M2XHYKH3J47CC01E5Z 2048MB Hynix • • 852AK ASUS P5G41C-M LX 1-17...
  • Seite 28 B*: Unterstützt ein DDR2-Modulpaar, das in die beiden blauen und ein DDR3- Modulpaar, das in die beiden schwarzen Steckplätze gesteckt wird als ein Paar einer Single Channel-Speicherkonfiguration Die aktuelle Liste qualifizierter Anbieter finden Sie auf der ASUS-Webseite (www.asus.com). 1-18 Kapitel 1: Produkteinführung...
  • Seite 29: Installieren Eines Dimms

    DIMM-Steckplatz zu entriegeln. Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. DIMM-Kerbe Kerbe Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS P5G41C-M LX 1-19...
  • Seite 30: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:...
  • Seite 31: Jumper

    P5G41C-M LX Normal Clear RTC (Default) P5G41C-M LX Clear RTC RAM So wird das RTC-RAM gelöscht: 1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standardeinstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2...
  • Seite 32 USBPW5-8 P5G41C-M LX +5VSB (Default) P5G41C-M LX USB Device Wake Up • Die USB-Gerät-Weckfunktion benötigt eine Stromversorgung, die 500mA am +5VSB- Leiter für jeden USB-Anschluss liefern kann. Andernfalls lässt sich das System nicht starten. • Der gesamte Stromverbrauch darf weder im Normal-, noch im Energiesparmodus die Leistung der Stromversorgung (+5VSB) überschreiten.
  • Seite 33: Anschlüsse

    Line Out ausgang ausgang ausgang Rosa (Rücktafel) Mic In Mic In Mitte/Subwoofer Mitte/Subwoofer Hellgrün (Fronttafel) – – – Seitenlautsprecher So richten Sie eine 8-Kanal Audiowiedergabe ein: Benutzen Sie ein Gehäuse mit HD-Frontseiten-Audiomodul, um 8-Kanal-Wiedergabe zu ermöglichen. ASUS P5G41C-M LX 1-23...
  • Seite 34: Interne Anschlüsse

    HD-audio-compliant Legacy AC’97 pin definition compliant definition P5G41C-M LX Analog front panel connector • Es wird empfohlen, ein High Definition-Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High Definition Audio-Funktionen dieses Motherboards nutzen zu können. • Wenn Sie ein High-Definition Fronttafelaudiomodul mit diesem Anschluss verbinden wollen, muss das Element Front Panel Type im BIOS auf [HD Audio] eingestellt sein.
  • Seite 35 PRI_IDE PIN1 P5G41C-M LX NOTE:Orient the red markings on the IDE ribbon cable to PIN 1. P5G41C-M LX IDE connector Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen Gerätejumper ebenfalls so eingestellt werden. ASUS P5G41C-M LX 1-25...
  • Seite 36 +3 Volts +3 Volts PIN 1 P5G41C-M LX ATX power connectors • Wir empfehlen Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 400W liefern kann. Dieses Netzteil hat 24-pol. und 4-pol. Netzstecker.
  • Seite 37 SATA2 SATA3 SATA4 P5G41C-M LX P5G41C-M LX SATA connectors Installieren Sie das Windows® XP Service Pack 1, bevor Sie Serial ATA nutzen. USB connectors (10-1 pin USB56, USB78) Diese Sockel dienen den USB 2.0-Anschlüssen. Verbinden Sie das USB-Modulkabel mit einem dieser Sockel und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses.
  • Seite 38 Dieser Anschluss dient zum Verbinden des Sony-Philips Digital-Interface S/PDIF- Audiomoduls. Verbinden Sie das S/PDIF Out-Modulkabel mit diesem Anschluss und montieren das Modul in eine Aussparung auf der Rückseite des Gehäuses. P5G41C-M LX SPDIF_OUT P5G41C-M LX Digital audio connector Das S/PDIF-Modul muss separat erworben werden. 1-28 Kapitel 1: Produkteinführung...
  • Seite 39 PWR LED PWR BTN PIN 1 P5G41C-M LX HD_LED RESET P5G41C-M LX System panel connector • Systemstrom-LED (2-pin PLED) Systemstrom-LED (2-pin PLED) LED (2-pin PLED) Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom- LED leuchtet, wenn Sie das System einschalten.
  • Seite 40: Software-Unterstützung

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...
  • Seite 41: Bios-Informationen

    Wählen Sie die Option Menü und klicken dann auf Weiter. Wählen Sie die Ihnen am nächsten gelegene ASUS FTP-Site aus, um starken Wählen Sie die Ihnen am nächsten gelegene ASUS FTP-Site aus, um starken Netzwerkverkehr zu vermeiden, oder klicken Sie auf Automatische Auswahl.
  • Seite 42: Asus Ez Flash 2-Programm

    ASUS EZ Flash 2 ermöglicht Ihnen die BIOS-Aktualisierung durchzuführen, ohne auf ein Betriebssystem basierende Hilfsmittel angewiesen zu ein. Bevor Sie das Programm benutzen, laden Sie sich die neuste BIOS-Datei von der ASUS- Webseite www.asus.com herunter. So aktualisieren Sie das BIOS über EZ Flash 2:...
  • Seite 43: Asus Crashfree Bios-Programm

    • Die BIOS-Datei auf der Support-DVD ist vielleicht nicht die neueste BIOS-Version. Sie können diese von der ASUS-Webseite (www.asus.com) herunterladen. • Die Erkennung der Wechseldatenträger durch ASUS CrashFree BIOS variiert mit verschiedenen Motherboard-Modellen. Für Motherboards ohne Diskettenlaufwerksanschluss, bereiten Sie vorher bitte einen USB-Flashspeicher vor.
  • Seite 44: Bios-Setupprogramm

    • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. Kapitel 2: BIOS-Informationen...
  • Seite 45: Bios-Menübildschirm

    Hier können Sie die Systemstartkonfiguration ändern Tools Hier können Sie die Einstellung für Sonderfunktionen konfigurieren Exit Hier können Sie die Beenden-Optionen wählen und die Standardeinstellungen laden Verwenden Sie die Pfeiltasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. ASUS P5G41C-M LX...
  • Seite 46: Navigationstasten

    2.2.3 Navigationstasten In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Manche Navigationstasten sind von Bildschirm zu Bildschirm verschieden. 2.2.4 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü...
  • Seite 47: Main-Menü

    [CDROM], wenn Sie ein CD-ROM-Laufwerk konfigurieren. Wählen Sie [ARMD] (ATAPI Removable Media Device), wenn Ihr Gerät ein ZIP-, LS-120- oder MO-Laufwerk ist. Konfigurationsoptionen: [Not Installed] [Auto] [CDROM] [ARMD] This item does not appear when you select the SATA 1/2/3/4 devices. ASUS P5G41C-M LX...
  • Seite 48: Storage Configuration

    LBA/Large Mode [Auto] Hier können Sie den LBA-Modus aktivieren oder deaktivieren. Wenn Ihr Gerät den LBA-Modus unterstützt und das Gerät nicht zuvor unter deaktiviertem LBA-Modus formatiert wurde, dann wählen Sie bitte [Auto], um den LBA-Modus zu aktivieren. Konfigurationsoptionen: [Disabled] [Auto] Block (Multi-sector Transfer) M [Auto] Hier können Sie die Multi-Sektorenübertragungen aktivieren oder deaktivieren.
  • Seite 49: System Information

    CPU-Frequenz zu bestimmen. Sie k;nnen eine der voreingestellten Übertaktungs- Konfigurationsoptionen auswählen. Manual - erlaubt Ihnen die eigenständige Auswahl der Übertaktungsparameter. Auto - wählt die optimalen Einstellungen für das System. Overclock Profile - ladet die Übertaktungsprofile mit optimalen Parametern für Stabilität beim übertakten. ASUS P5G41C-M LX...
  • Seite 50: Dram Frequency [Auto]

    Das folgenden zwei Elemente erscheinen nur, wenn das Element AI Overclocking auf [Manual] eingestellt wurde. CPU Frequency [xxx] Zeigt die vom Takter an den System- und PCI-Bus gemeldete Frequenz. Der Wert dieses Elements wird von BIOS automatisch erkannt. Benutzen Sie die <�> und <->-Tasten, um die CPU-Frequenz einzustellen.
  • Seite 51: Cpu Configuration

    Aktiviert oder deaktiviert die Intel Virtualization-Technologie. Virtualisierung, erweitert ® durch die Intel Virtualization-Technologie erlaubt es einer Arbeitsumgebung, mehrere ® Betriebssysteme und Anwendungen auf unabhängigen Partitionen auszuführen. Durch Virtualisierung kann ein Computersystem als mehrere virtuelle Systeme agieren. Konfigurationsoptionen: [Enabled] [Disabled] ASUS P5G41C-M LX 2-11...
  • Seite 52: Chipset

    CPU TM Function [Enabled] Aktiviert die Intel CPU Thermal Monitor (TM)-Funktion, ein CPU Überhitzungsschutz. ® Wenn aktiviert, werden die CPU-Kernfrequenz und Spannung beim Überhitzen gesenkt. Konfigurationsoptionen: [Disabled] [Enabled] Execute-Disable Bit Capability [Enabled] Aktivert/deaktiviert die No-Execution Page Protection-Technologie. Die Auswahl von [Disabled] zwingt den XD-Funktionszeiger immer auf Null (0) zurückzukehren. Konfigurationsoptionen: [Enabled] [Disabled]).
  • Seite 53: Onboard Devices Configuration

    [DMA0] [DMA1] [DMA3] EPP Version [1.9] Erscheint nur, wenn der Modus der parallelen Schnittstelle zu [EPP] gesetzt wird. Konfigurationsoptionen: [1.9] [1.7] Parallel Port IRQ [IRQ7] Erlaubt die Auswahl des IRQ für die parallele Schnittstelle. Konfigurationsoptionen: [IRQ5] [IRQ7] ASUS P5G41C-M LX 2-13...
  • Seite 54: Usb Configuration

    2.4.5 USB Configuration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. Die Elemente Module Version und USB Devices Enabled zeigen automatisch erkannte Werte an.
  • Seite 55: Pci Pnp

    APIC (Advanced Programmable Interrupt Controller) aktivieren oder deaktivieren. Der ACPI APIC-Tabellenzeiger wird in der RSDT-Zeigerliste einbezogen, wenn [Enabled] gewählt wurde. Konfigurationsoptionen: [Disabled] [Enabled] 2.5.4 Anti Surge Support [Enabled] Aktiviert oder deaktiviert den Stromstoßschutz. Konfigurationsoptionen: [Disabled] [Enabled] ASUS P5G41C-M LX 2-15...
  • Seite 56: Apm Configuration

    2.5.5 APM Configuration Restore on AC Power Loss [Power Off] Die Einstellung [Power Off] lässt den Computer nach einem Stromausfall ausgeschaltet bleiben. Wenn auf [Power On] gesetzt, schaltet den Computer nach einem Stromausfall erneut ein. [Last State] veranlasst den Computer in den ursprünglichen Status vor dem Stromausfall - ausgeschaltet oder eingeschaltet - zurückzukehren.
  • Seite 57: Boot-Menü

    • Um boot device während des Systemstarts aufzurufen, drücken Sie <F8>, wenn das ASUS-Logo erscheint. • Um das Windows Betriebssystem im gesicherten Modus hochzufahren, folgen Sie ® einer dieser Methoden: Drücken Sie <F5> wenn das ASUS-Logo erscheint. • Drücken Sie <F8> nach POST. • 2.6.2 Boot Settings Configuration...
  • Seite 58: Full Screen Logo [Enabled]

    Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen.
  • Seite 59: Change User Password

    Wählen Sie dieses Element, um das Benutzerkennwort zu löschen. Password Check [Setup] Wählen Sie [Setup], wenn ein Passwort vor dem BIOS-Zugriff abgefragt werden soll. Wählen Sie [Always], wenn ein Passwort beim Systemstart und Aufrufen von BIOS abgefragt werden soll. Konfigurationsoptionen: [Setup] [Always] ASUS P5G41C-M LX 2-19...
  • Seite 60: Tools-Menü

    2.7.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Siehe Abschnitt 2.1.2 ASUS EZ Flash 2 für Details...
  • Seite 61: Exit-Menü

    Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Standardwerte zu laden. Wählen Sie Exit & Save Changes oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. ASUS P5G41C-M LX 2-21...
  • Seite 62 2-22 Kapitel 2: BIOS-Informationen...
