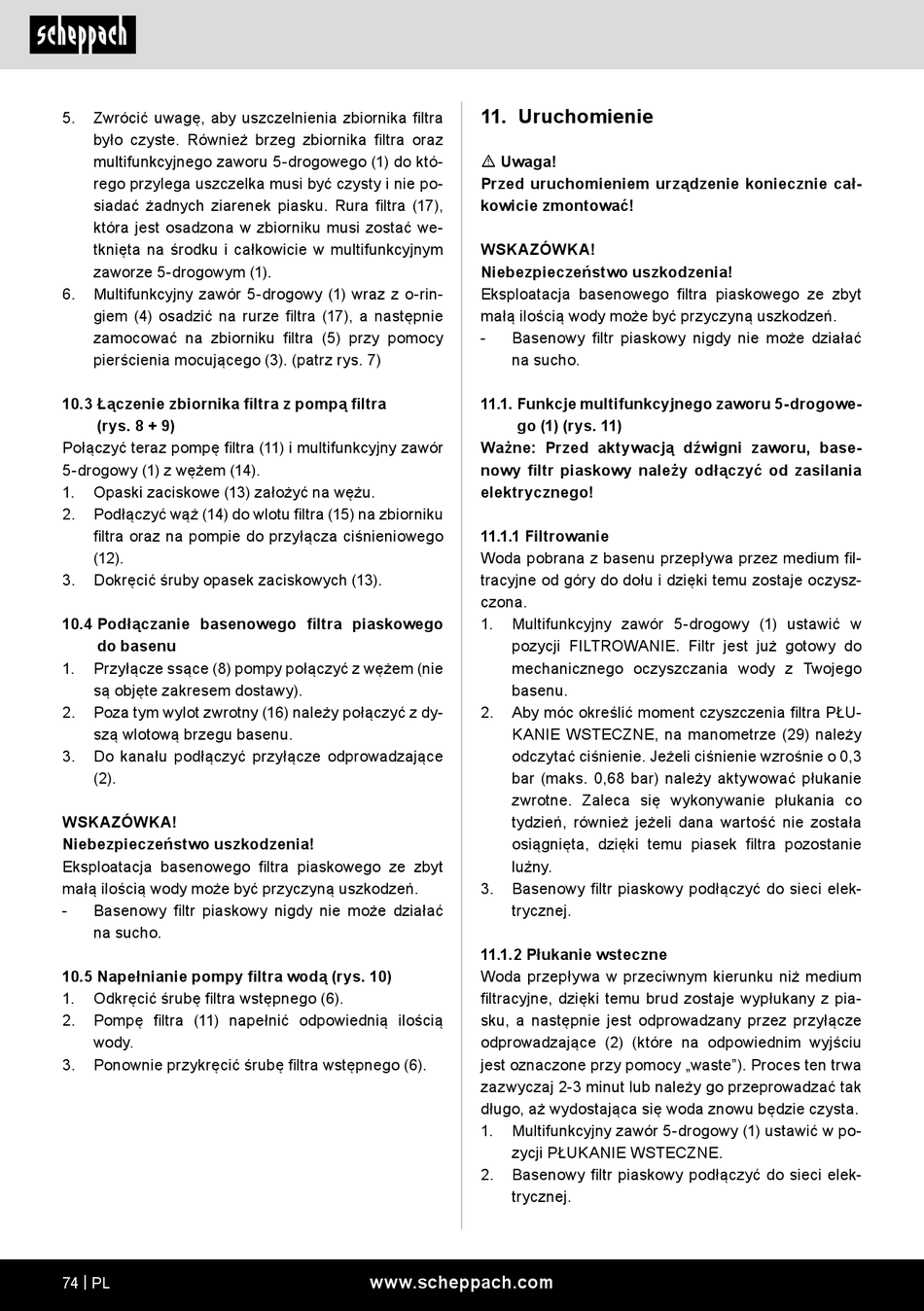

Uruchomienie - Scheppach PSFA26 Original Bedienungsanleitung

5. Zwrócić uwagę, aby uszczelnienia zbiornika filtra
było czyste. Również brzeg zbiornika filtra oraz
multifunkcyjnego zaworu 5-drogowego (1) do któ-
rego przylega uszczelka musi być czysty i nie po-
siadać żadnych ziarenek piasku. Rura filtra (17),
która jest osadzona w zbiorniku musi zostać we-
tknięta na środku i całkowicie w multifunkcyjnym
zaworze 5-drogowym (1).
6. Multifunkcyjny zawór 5-drogowy (1) wraz z o-rin-
giem (4) osadzić na rurze filtra (17), a następnie
zamocować na zbiorniku filtra (5) przy pomocy
pierścienia mocującego (3). (patrz rys. 7)
10.3 Łączenie zbiornika filtra z pompą filtra
(rys. 8 + 9)
Połączyć teraz pompę filtra (11) i multifunkcyjny zawór
5-drogowy (1) z wężem (14).
1. Opaski zaciskowe (13) założyć na wężu.
2. Podłączyć wąż (14) do wlotu filtra (15) na zbiorniku
filtra oraz na pompie do przyłącza ciśnieniowego
(12).
3. Dokręcić śruby opasek zaciskowych (13).
10.4 Podłączanie basenowego filtra piaskowego
do basenu
1. Przyłącze ssące (8) pompy połączyć z wężem (nie
są objęte zakresem dostawy).
2. Poza tym wylot zwrotny (16) należy połączyć z dy-
szą wlotową brzegu basenu.
3. Do kanału podłączyć przyłącze odprowadzające
(2).
WSKAZÓWKA!
Niebezpieczeństwo uszkodzenia!
Eksploatacja basenowego filtra piaskowego ze zbyt
małą ilością wody może być przyczyną uszkodzeń.
- Basenowy filtr piaskowy nigdy nie może działać
na sucho.
10.5 Napełnianie pompy filtra wodą (rys. 10)
1. Odkręcić śrubę filtra wstępnego (6).
2. Pompę filtra (11) napełnić odpowiednią ilością
wody.
3. Ponownie przykręcić śrubę filtra wstępnego (6).
74 | PL

11. Uruchomienie

m Uwaga!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
WSKAZÓWKA!
Niebezpieczeństwo uszkodzenia!
Eksploatacja basenowego filtra piaskowego ze zbyt
małą ilością wody może być przyczyną uszkodzeń.
- Basenowy filtr piaskowy nigdy nie może działać
na sucho.
11.1. Funkcje multifunkcyjnego zaworu 5-drogowe-
go (1) (rys. 11)
Ważne: Przed aktywacją dźwigni zaworu, base-
nowy filtr piaskowy należy odłączyć od zasilania
elektrycznego!
11.1.1 Filtrowanie
Woda pobrana z basenu przepływa przez medium fil-
tracyjne od góry do dołu i dzięki temu zostaje oczysz-
czona.
1. Multifunkcyjny zawór 5-drogowy (1) ustawić w
pozycji FILTROWANIE. Filtr jest już gotowy do
mechanicznego oczyszczania wody z Twojego
basenu.
2. Aby móc określić moment czyszczenia filtra PŁU-
KANIE WSTECZNE, na manometrze (29) należy
odczytać ciśnienie. Jeżeli ciśnienie wzrośnie o 0,3
bar (maks. 0,68 bar) należy aktywować płukanie
zwrotne. Zaleca się wykonywanie płukania co
tydzień, również jeżeli dana wartość nie została
osiągnięta, dzięki temu piasek filtra pozostanie
luźny.
3. Basenowy filtr piaskowy podłączyć do sieci elek-
trycznej.
11.1.2 Płukanie wsteczne
Woda przepływa w przeciwnym kierunku niż medium
filtracyjne, dzięki temu brud zostaje wypłukany z pia-
sku, a następnie jest odprowadzany przez przyłącze
odprowadzające (2) (które na odpowiednim wyjściu
jest oznaczone przy pomocy „waste"). Proces ten trwa
zazwyczaj 2-3 minut lub należy go przeprowadzać tak
długo, aż wydostająca się woda znowu będzie czysta.
1. Multifunkcyjny zawór 5-drogowy (1) ustawić w po-
zycji PŁUKANIE WSTECZNE.
2. Basenowy filtr piaskowy podłączyć do sieci elek-
trycznej.
