Helios EDTW Montage- Und Betriebsvorschrift

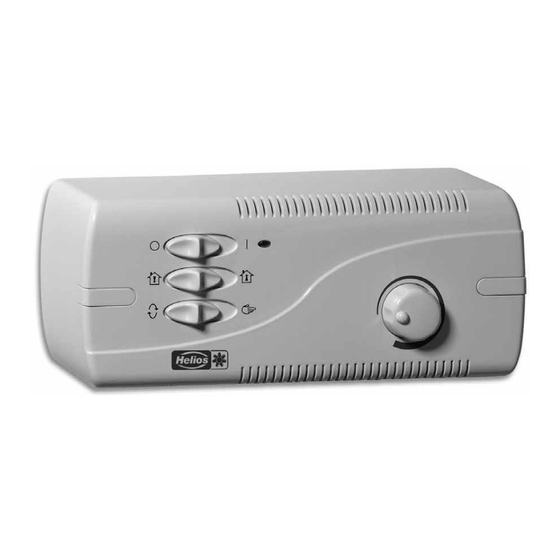

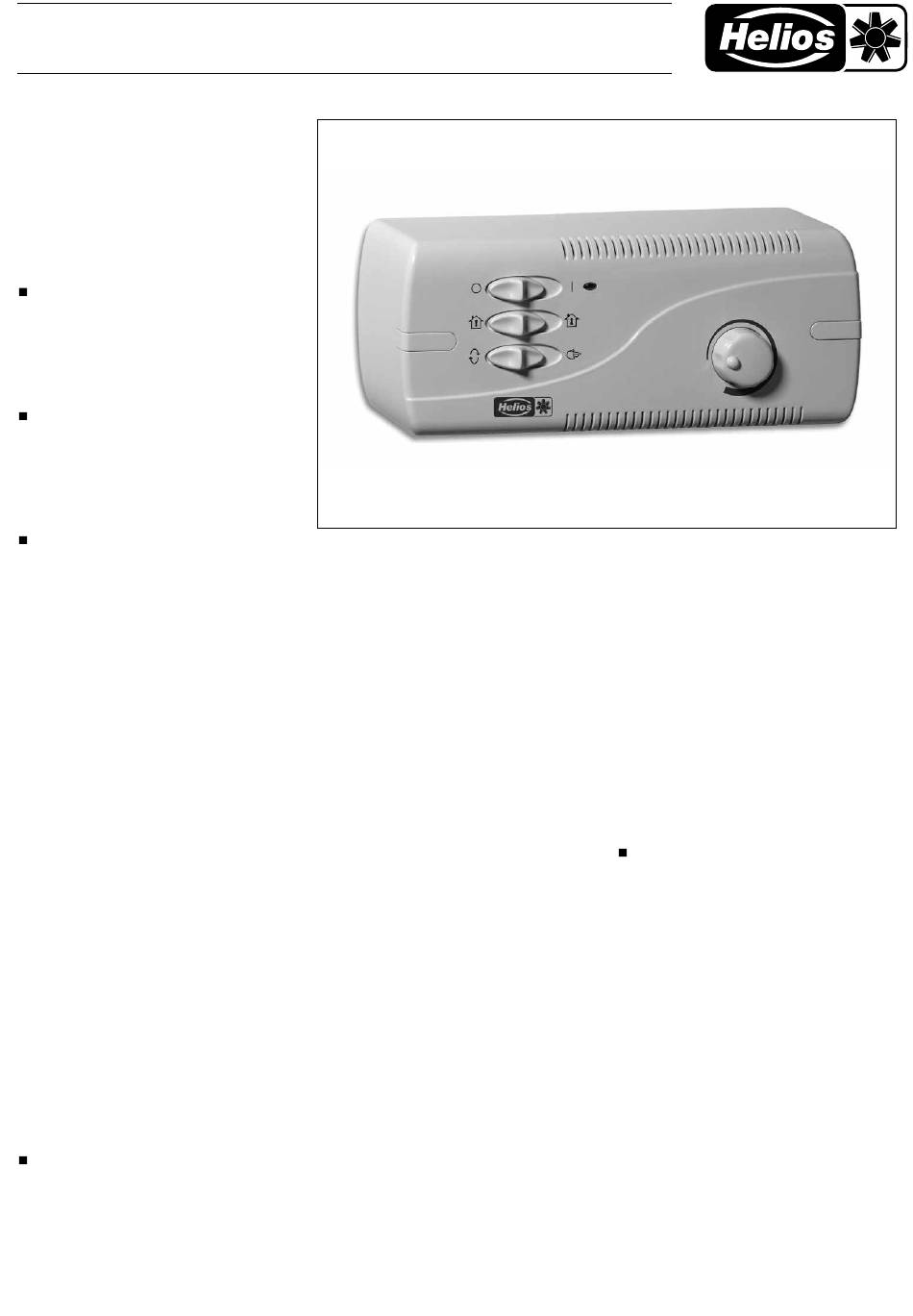

Differenz-Temperaturregler EDTW
MONTAGE- UND BETRIEBS VORSCHRIFT
NR. 95 101-000
Zur Sicherstellung einer einwandfreien Funktion
und zur eigenen Sicher heit sind alle nachstehen-
den Vor schriften genau durchzulesen und zu be-
achten.
EMPFANG
Sendung sofort bei Anlieferung auf Be schä di gungen
und Typenrichtig keit prüfen. Falls Schäden vorliegen,
umgehend Schadensmeldung unter Hin zu zieh ung des
Transport unter nehmens veranlassen. Bei nicht fristge­
rechter Re klama tion gehen evtl. An sprüche ver loren.
EINLAGERUNG
Der Lagerort muss erschütterungsfrei, wasserge­
schützt und frei von Tem pe ra tur schwankungen sein.
Schäden, deren Ursache in un sach ge mäßem Trans­
port, Ein lage rung oder In betriebnahme liegen, sind
nach weisbar und unterliegen nicht der Gewähr lei stung.
EINSATZBEREICH
Dieses Gerät ermöglicht die Temperaturdifferenz zwi­
schen der hohen und niedrigen Temperaturstufe in
großen Gebäuden zu minimieren. Es wird mit zwei
Temperatursensoren geliefert.
Der EDTW kann in der automatischen oder manuellen
Betriebsart betrieben werden.
Automatische Betriebsart:
• Wird der Drehknopf vollständig gegen den Uhrzei­
gersinn gedreht, so wird die minimale Lüfterdrehzahl
eingestellt, wenn der Unterschied zwischen der ho­
hen und niedrigen Temperaturstufe 3 ºC oder weni­
ger beträgt; die maximale Drehzahl wird eingestellt,
wenn der Unterschied 6 ºC oder darüber beträgt.
• Wird der Drehknopf vollständig im Uhrzeigersinn
gedreht, so wird die minimale Lüfterdrehzahl einge­
stellt, wenn der Unterschied zwischen der hohen
und niedrigen Temperaturstufe 10 ºC oder weni­
ger beträgt; die maximale Drehzahl wird eingestellt,
wenn der Unterschied 13 ºC oder darüber beträgt.
• Zur Senkung des Temperaturunterschieds, bei dem
die Lüfterdrehzahl variiert, wird der Drehknopf gegen
den Uhrzeigersinn gedreht. Um diesen zu erhöhen,
wird im Uhrzeigersinn gedreht.
Manuelle Betriebsart:
• Zum Senken der Lüfterdrehzahl wird der Knopf ge­
gen den Uhrzeigersinn gedreht. Um diese zu erhö­
hen, wird im Uhrzeigersinn gedreht.
Automatische und manuelle Betriebsart:
• Der Lüfter schaltet sich automatisch ein und läuft die
ersten zehn Sekunden lang mit maximaler Drehzahl,
bevor er mit der eingestellten Drehzahl weiterläuft.
• Der EDTW kann entweder auf Putz oder unter Ver­
wendung der beiliegenden Metall­Wanddose unter
Putz montiert werden.
INSTALLATION DES REGLERS
Die folgende Montageanleitung gilt zur Installation des
Reglers, wenn dieser in Kombination mit von Helios
gelieferten Lüftern verwendet wird.
ACHTUNG! Die Verkabelung des Reglers muss
fest verlegt werden. Überzeugen Sie sich davon,
dass die Netzspannungsversorgung den auf dem
Reglergehäuse angegebenen Werten entspricht.
• Dieses Gerät muss geerdet werden!
Sämtliche Installationsarbeiten müssen von einem qua­
lifizierten Elek triker überwacht werden.
Der elektrische Anschluss darf nur von einer autorisier­
ten Elektrofachkraft durchgeführt werden. Die einschlä­
gigen Sicherheitsvorschriften, Normen (wie VDE 0100,
VDE 0530 und VDE 0700 sowie die TAB's der EVU's
und UVV) sind einzuhalten. Ebenso sind die Mon tage­
und Betriebsvorschriften weiterer Komponenten, die
mit dem EDTW in Verbindung stehen, zu beachten.
Was der Installateur benötigt
• Einen zweipoligen Trennschalter mit einem Kontakt­
abstand von mindestens 3 mm (Wand­ oder Dek­
kenmontage).
• Vieradriges Kabel geeigneter Bemessung zum An­
schluss des Reglers an den/die Lüfter.
• Dreiadriges Kabel geeigneter Bemessung zum An­
schluss des Reglers an die elektrische Spannungs­
versorgung.
ACHTUNG! Wird biegsames Kabel verwendet, so
sind an den Ausdrückern der Reglerdose geeig-
nete Stopf büchsen mit integrierten Kabelklem-
men anzubringen. Siehe Abb. 1.
Wo sollte der Regler installiert werden?
• Nicht an Stellen, an denen Umgebungstemperatu­
ren von 50 °C überschritten werden können.
• Bei der Installation in der Küche darf der Regler nicht
direkt über einem Herd oder einem auf Augenhöhe
befindlichen Grill angebracht werden.
• Vor der Installation des Reglers in Umgebungen mit
möglicher korrosiver Chemikalienbelastung lassen
Sie sich bitte von unserem technischen Kunden­
dienst beraten.
• Bei der Installation in einer Dusche oder im Bade­
zimmer müssen Regler und Trennschalter so ange­
bracht werden, dass eine Berührung während des
Duschens oder Badens ausgeschlossen ist.
1
Wo sollten die Sensoren installiert werden?
• Nicht an Stellen, an denen Temperaturen von 35 °C
überschritten werden können.
• Die Sensoren müssen von Wänden oder anderen
Objekten wegweisen, damit eine adäquate Ventila­
tion gewährleistet ist.
• Der Sensor für die hohe Temperaturstufe muss hö­
her als der Lüfter angebracht werden.
• Der Sensor für die niedrige Temperaturstufe muss
innerhalb von einem Meter des Reglers angebracht
werden.
• Vor der Installation der Sensoren in Umgebungen
mit möglicher korrosiver Chemikalienbelastung las­
sen Sie sich bitte von unserem technischen Kun­
dendienst beraten.
ARBEITEN AM LÜFTER
ACHTUNG! Wird der Regler an einer vorhande-
nen Installation angeschlossen, so sind vor dem
Ausführen der Arbeiten an der Elektrik die Span-
nungsversorgung zu trennen und die entspre-
chenden Sicherungen zu entfernen.
Bei bereits installiertem Lüfter:
1. Davon überzeugen, dass die Spannungsversorgung
getrennt ist.
2. Die Netzanschlüsse von der Anschlussklemme des
Lüfters bzw. vom Anschlussklemmenblock tren nen.
3. Die vorhandene Verdrahtung entfernen und Gerät
sichern.
Bei noch nicht installiertem Lüfter:
1. Prüfen, dass die auf dem Lüfter angegebenen elek­
trischen Betriebswerte mit der Netzversorgung über­
einstimmen.
2. Die Lüfter in Übereinstimmung mit der beiliegenden
Anleitung montieren.
3. Das vieradrige Kabel vom Regler zu den einzelnen
Lüftern führen.
4. Das dreiadrige Kabel vom Regler zum Trennschalter
führen.
