KWL-WSU
Art.-Nr. 00856.002

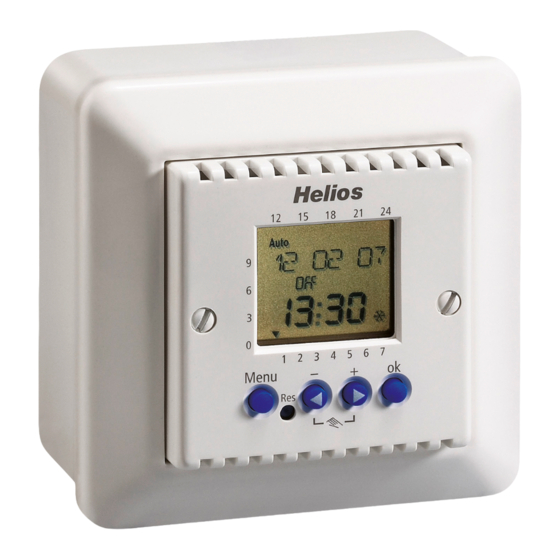

WSUP
Art.-Nr. 09990.001
Type KWL-WSU
KWL 230 Roto
KWL 250 ..
KWL 250 K..
KWL 350 ..
KWL 650 ..
Type WSUP
KWL EC 300 Eco
KWL EC 450 Eco
Sicherheit
Sicherheit
ACHTUNG: Der Anschluss und die Montage elektri-
scher Geräte dürfen nur durch eine Elektrofachkraft
erfolgen. Die nationalen Vorschriften und die jeweils
gültigen Sicherheitsbestimmungen sind zu beachten.
Ungeachtet aufwendiger Schutzmaßnahmen können
außergewöhnliche starke Elektrofelder zur Störung der
mikroprozessorgesteuerten Schaltuhr führen. Eingriffe
und Veränderungen am Gerät führen zum Erlöschen
des Garantieanspruches.
D
GB
1. Bestimmungsgemäße Verwendung
Die Schaltuhr ist geeignet zum Einbau in eine Unterputzdose in trockenen Räumen. Sie verfügt
über ein Wochenprogramm und übernimmt die Steuerung des Absenkbetriebes.
Betriebsart
Die Typen sind geeignet für den Einsatz bei üblicher Verunreinigung.
Der Absenkbetrieb kann komfortabel im normalen "Standard Programm" der Uhr festgelegt
werden.
Version

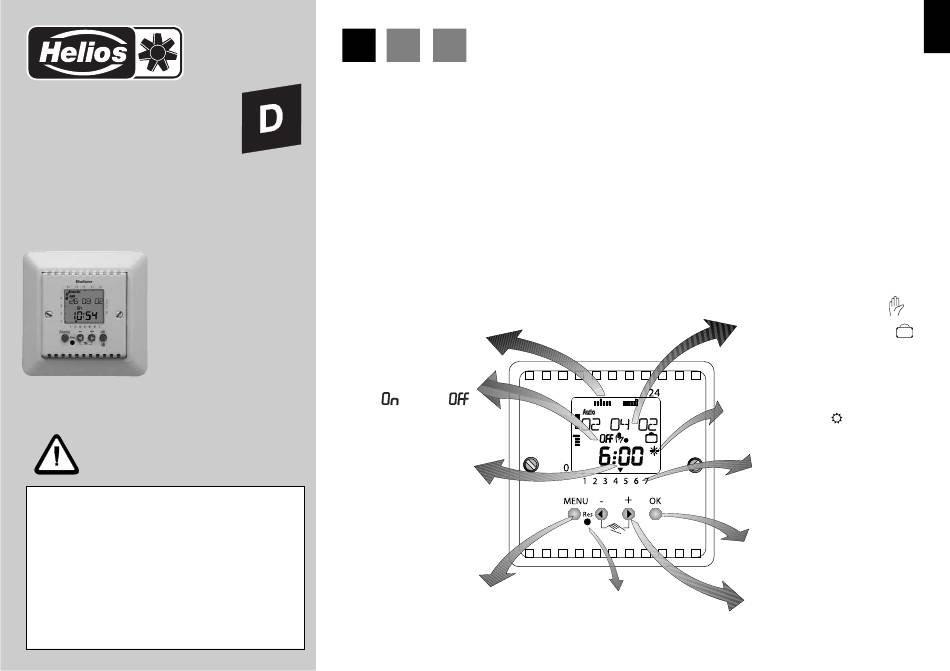

2. Funktionen
ab Vers. 001
alle
Tagesübersicht der
ab Vers. 004
programmierten
ab Vers. 001
Schaltzeiten
ab Vers. 001
5 = Freitag
Version
ab Vers. 001
Kanalzustand
ab Vers. 001
Ein =
, Aus =
Betriebsspannung OK
Sobald die Betriebs-
spannung angeschlos-
sen ist, blinken zwei
Punkte.
Gangreservebetrieb
Wenn die Gangreserve
in Betrieb ist, blinken
drei Punkte.
F
Ein (On)
= Normalbetrieb
Aus (Off)
= Absenkbetrieb
Auswählen
Reset
Auto, Prog.
Abbruch der Eingabe
309 806_01
Anzeige Sonderfunktionen:
●
Permanent EIN/AUS
Ferienprogramm aktiv
Anzeige nur, wenn
Sommer-/Winterzeitum-
schaltung aktiviert ist
Sommerzeit
❅
Winterzeit
Aktuelle Wochentage
1 = Montag, 2 = Dienstag,...
Entscheidung Ja, Bestätigen
der Auswahl oder
Programmierung
Entscheidung Nein, weiter
