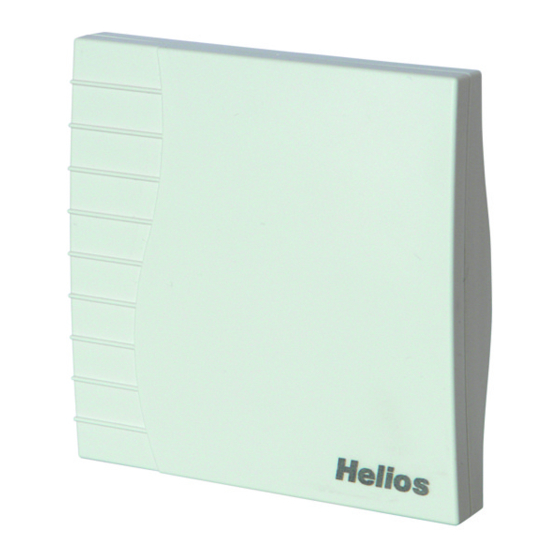

Helios Ventilatoren BEDIENUNGSANLEITUNG OPERATING INSTRUCTIONS Feuchte-Temperatur-Fühler für easyControls Humidity-Temperature Sensor for easyControls KWL-FTF zur Erfassung der relativen Raumluftfeuchte und Raumtemperatur for measuring the relative humidity and room temperature...
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewähr- leistung. Gleiches gilt für Haftungsansprüche an den Hersteller. Der Gebrauch von Zu- behörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung.
Bedienungsanleitung Feuchte-Temperatur-Fühler KWL-FTF für easyControls Umgebungstemperatur 0 - 40 °C Messbereich Feuchte 0 - 99 % r.F. nicht kondensierend Messbereich Temperatur 0 - 40 °C Belastbarkeit Analogausgänge max. 20 mA Kabelquerschnitt Federzugklemme Ø 0,75 mm mit Aderendhülse Ø 1,5 mm ohne Aderendhülse KAPITEL 3 3.0 Elektrischer Anschluss...
Seite 4
Anschluss des Feuchte-Temperatur-Fühlers KWL-FTF an ein Lüftungsgerät (KWL Gerät, Ventilator etc.), das mit einem Analogeingang (0-10 V) ausgestattet ist. Polung beachten! Beim KWL-FTF wird neben der relativen Feuchte auch der Temperaturwert (über die Klem- men A2 und GND) ausgegeben. Polung zu beachten!
Seite 5
Bedienungsanleitung Feuchte-Temperatur-Fühler KWL-FTF für easyControls 4. Schaltplan SS-1074...
Seite 12
