Schlüssel Zu Den Schematischen Abbildungen - Helios Edtw Montage- Und Betriebsvorschrift

Differenz-Temperaturregler EDTW
F1
F2
F4
F3
Sicherstellen, dass der Flansch des Befestigungsrahmens
bündig an der Wand sitzt.
2

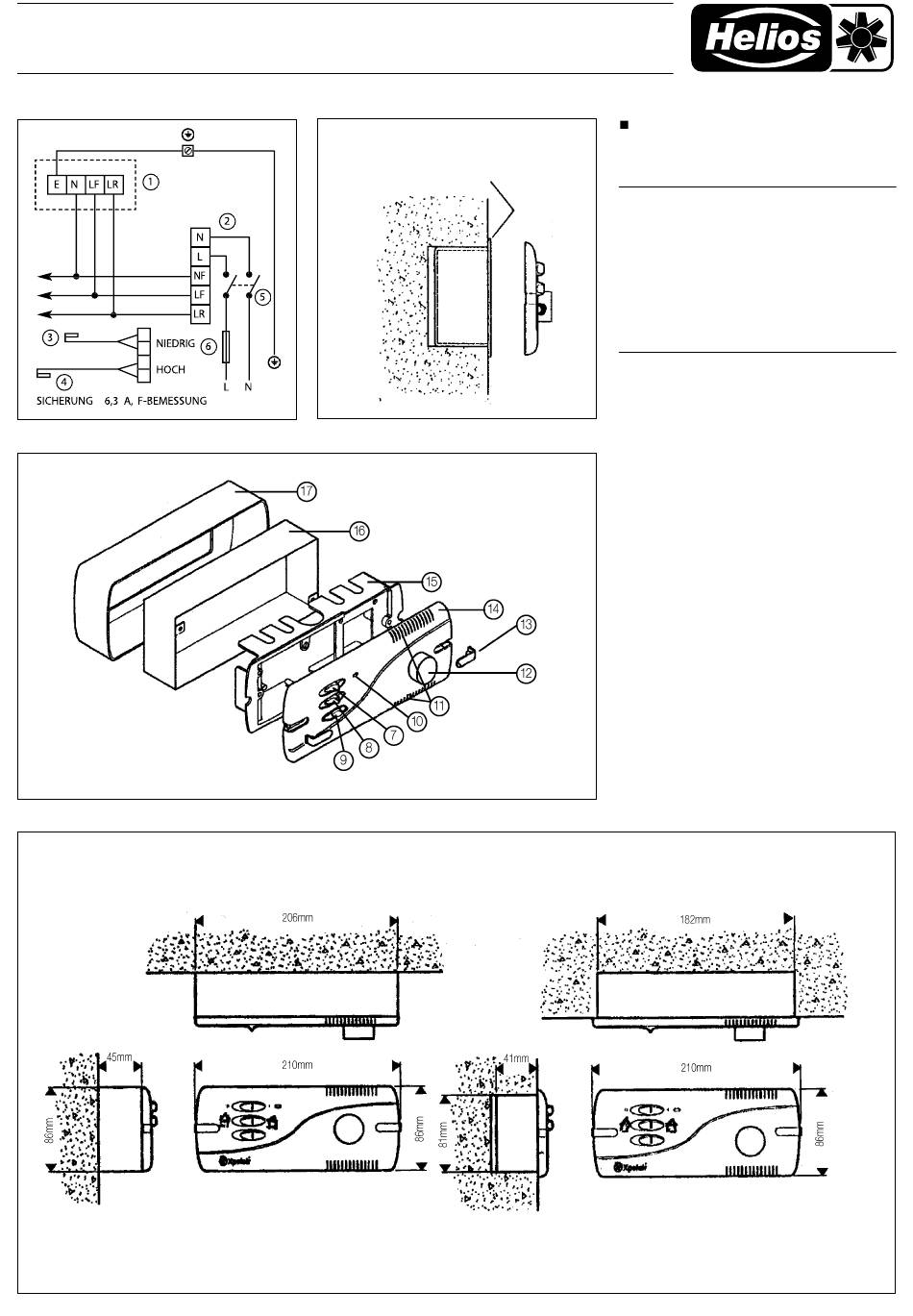

SCHLÜSSEL ZU DEN SCHEMATISCHEN
ABBILDUNGEN
F1
1) Lüfter­Anschlussklemmenblock
2) Regler­Anschlussklemmenblock
3) Sensor für die niedrige Temperaturstufe
4) Sensor für die hohe Temperaturstufe
5) Zweipoliger Trennschalter
6) Sicherung (6,3 A, F­Bemessung)
F2
7) EIN­/AUS­Schalter
8) Vorwärts oder rückwärts laufend
9) Automatische oder manuelle Betriebsart
10) Lüfter läuft mit Anzeigeleuchte
11) Ventilationsschlitze
12) Drehknopf mit Drehzahl­/Temperatureinstellung
13) Schraubenkappe
14) Stirnplatte
15) Befestigungsrahmen
16) Metall­Wanddose
17) Kunststoff­Einfassung
