Exhausto VEX300 Serie Bedienungsanleitung Seite 10

3004790-2023-04-18
20
1,1,B/Rauchgas
1
1,1,A
2
3
1,2,A
4 5 6

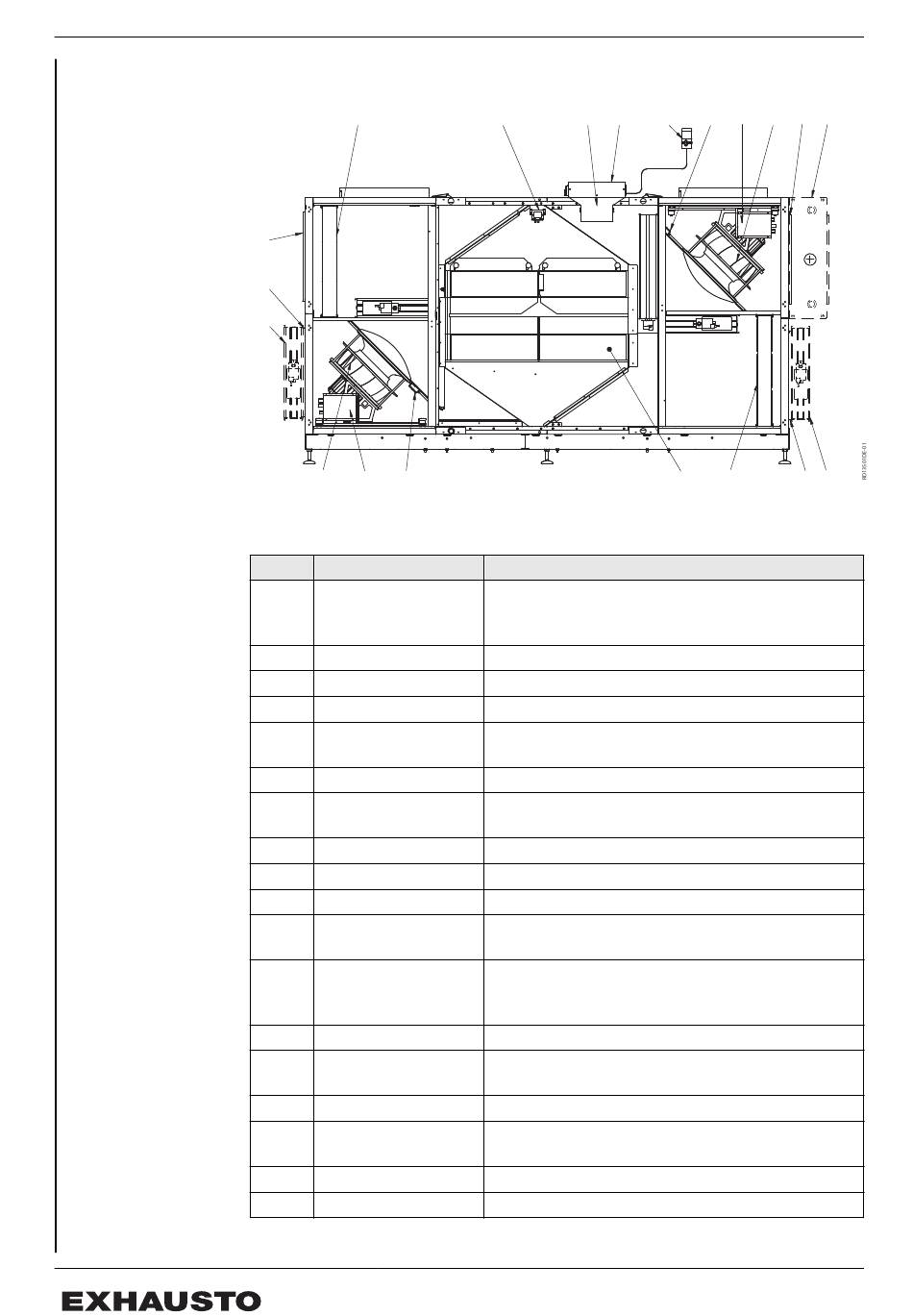

Pos. Nr. Bauteil
1 Stutzen 1,1,A
2 Stutzen 1,2,A
3 Absperrklappe LS
4 Ventilatoreinheit, Fortluft
5 Motorregelung, Abluftven-
tilator
6 MPT1
7 Gegenstromtauscher
8 Außenluftfilter
9 Stutzen 2,1,A
10 Absperrklappe LS
11 Integriertes Nachheizre-
gister
12 Stutzen 2,2,A
13 Ventilatoreinheit, Zuluft
14 Motorregelung, Zuluftft-
ventilator
15 MPT2
16 Anschlusskasten
17 Anschlusskasten
18 HMI-Panel
19 17 16
Funktion
Stutzen für Abluft. Der Stutzen lässt sich auch oben auf dem
Gerät anordnen (1,1,B). Gilt nicht für Geräte, die für Außen-
montage vorgesehen sind.
Stutzen für Fortluft.
Absperrklappe - Fortluft, LSA (Zubehör).
Sorgt für die Abführung "verbrauchter" Luft.
Zur stufenlosen Regelung des Ventilators.
Druckmessung im Abluftkanal.
6 Stck. Gegenstromwärmetauscher aus Aluminium, die die
Wärme von der Abluft zur Zuluft leiten.
Filtriert die Außenluft.
Stutzen für Außenluft.
Absperrklappe - Außenluft, LSF (Zubehör).
Erwärmt die Zuluft, falls die Wärmerückgewinnung nicht aus-
reicht (Zubehör).
Stutzen für Zuluft. Der Stutzen lässt sich auch oben am Gerät
anordnen (2,2,B). Gilt nicht für Geräte, die für Außenmontage
vorgesehen sind.
Bläst Luft in den Raum.
Zur stufenlosen Regelung des Ventilators.
Druckmessung im Zuluftkanal.
Kasten für den Anschluss von Versorgungsspannung, exter-
nen Ventilationsbauteilen, HMI-Panel, BMS und Ethernet.
Abdeckblech.
Für die Bedienung der Automatik.
10/48
Produktinformation
18 15 14 13 12 11
2,2,B
2,2,A
2,1,A
7 8 9 10
