Gebruik van het boorpatroon.
- Voor het tekenen van de posities van de gaten op de lin-
kerkant van het paneel, legt u het gatenpatroon tegen de
linkerbovenkant van het paneel, lettend op de lijnen die
aan de uiteinden zijn getekend.
- Voor het tekenen van de posities van de gaten op de
rechterkant van het paneel, legt u het gatenpatroon tegen
de rechterbovenkant van het paneel.
- Boor met een punt van de juiste afmetingen de vier
gaten voor de twee scharnieren, de rubber dop en de
magneet.
Het monteren van de onderdelen op het houten paneel.
- Breng de scharnieren aan (het bewegende deel van
het scharnier moet zich naar de buitenkant van het
paneel bevinden) en bevestig het met 4 schroeven van
het type A.
- Breng de magneet in zijn behuizing aan, bovenaan aan
de andere kant van de scharnieren en bevestig hem met
twee schroeven van het type B.
- Breng de rubber dop aan in zijn behuizing onderaan.
Het paneel is nu klaar om gemonteerd te worden op
de machine.
Het monteren van het paneel op de machine.
Steek de scharnierbout, aangegeven door de pijl in afb.
2, in de scharnierbeugel; druk het paneel tegen de voor-
kant van de machine en bevestig de twee scharnieren
met de twee schroeven van het type D.

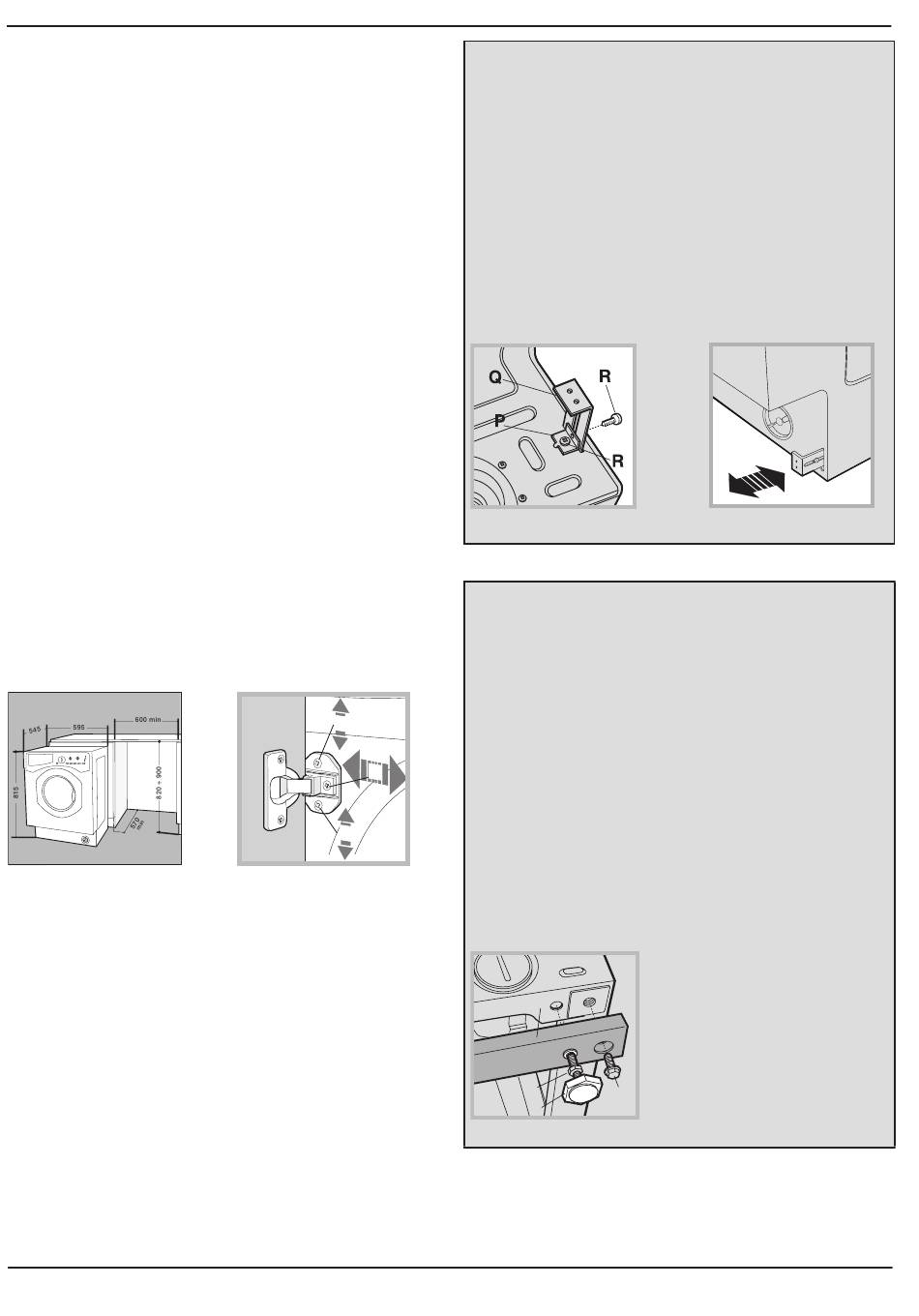

Het plaatsen van de machine tussen de kastjes.
- Duw de machine in de behuizing zodat hij gelijk komt te
staan met de andere meubels (afb. 6).
- Draai de stelschroeven voor het op de gewenste ho-
ogte brengen van de machine.
- Voor het horizontaal en vertikaal regelen van het
houten paneel draait u de schroeven C en D zoals aan-
gegeven in afb. 7.
Belangrijk: sluit het onderste gedeelte van de voor- en
zijkanten van het apparaat als de machine aan het eind
van een serie modulaire kasten is geïnstalleerd, door te
zorgen dat de plint tegen de vloer rust.
Afb. 6
Regelen van de hoogte.
De machine kan in hoogte afgesteld worden (van 815 mm
tot 835 mm) door aan de 4 stelvoeten te draaien.
Als u een hoogte wenst die hoger is dan hierboven ver-
meld, tot aan 870 mm, moet u de volgende accessoires
gebruiken:
C
D
C
Afb. 7
KIT voor bevestiging plintgeleider, (optioneel)
(code C00853410)
Verkrijgbaar bij de Technische assistentiedienst
Als de machine aan één kant van de modulaire
keuken wordt geïnstalleerd, monteer dan één of
beide plintgeleiders zoals getoond in afb. 8, pas de
diepte aan volgens de positie van de plint en beve-
stig deze indien nodig aan de plint (fig. 9). Om de
plintgeleider te monteren, gaat u als volgt te werk
(fig. 8):
Bevestig de beugel P met de schroef R, plaats de
plintgeleider Q in de speciale gleuf en eenmaal op
het gewenste punt gepositioneerd, vergrendel hem
op de beugel P met de schroef R.
Afb. 8
KIT voor hoogteafstelling, (optioneel)
(code C00853411)
Verkrijgbaar bij de Technische assistentiedienst
Bestaande uit:
de 2 dwarslatten (G); de 4 stelvoeten (H); de 4 schro-
even (I) de 4 moeren (L),en vervolgens als volgt te
werk gaan:
Leg de machine op zijn achterkant en zorg dat u de
afvoerslang en het netsnoer niet beschadigt.
verwijder de 4 originele stelvoeten, plaats een
dwarslat G aan de voorkant van de machine, bevestig
hem met de schroeven I (schroef ze in de gaten waar
de originele stelvoeten gemonteerd waren ) en plaats
dan de nieuwe stelvoeten H.
Herhaal deze handeling aan de achterkant van de
machine. Nu kan de machine door het afstellen van de
stelvoeten H verlaagd of verhoogd worden van 835
mm tot 870 mm. Als u de gewenste hoogte heeft be-
reikt schroeft u de moeren L tegen de dwarslat G aan.
Voor het afstellen van de machine tot op een hoogte
van 870 mm tot 900 mm moet u de lijst M monteren
tot aan de gewenste hoogte.
G
L
I
H
Afb. 10
Afb. 9
