Użycie szablonu do wiercenia otworów.
- Aby określić położenie otworów po lewej stronie
panelu, należy ustawić szablon równo z górnym i
lewym bokiem panelu, biorąc za punkt odniesienia
linie nakreślone na krańcach.
- Aby określić położenie otworów po prawej stronie
panelu, należy ustawić szablon równo z górnym i
prawym bokiem panelu.
- Przy użyciu frezu o odpowiednich wymia-
rach należy wykonać cztery gniazda, w których
umieszczone zostaną dwa zawiasy, kołek gumowy i
magnes.
Montaż elementów na panelu drewnianym
(drzwiczki).
- Wprowadzić zawiasy w przygotowane gniazda
(ruchoma część zawiasu musi znajdować się w kie-
runku zewnętrznej strony panelu) i zamocować je 4
śrubami typu A.
- Wprowadzić magnes w górne gniazdo po stro-
nie przeciwnej do zawiasów i zamocować go przy
użyciu 2 śrub typu B.
- Wprowadzić gumowy kołek w dolne gniazdo.
Panel jest teraz gotowy do zamontowania go na
urządzeniu.

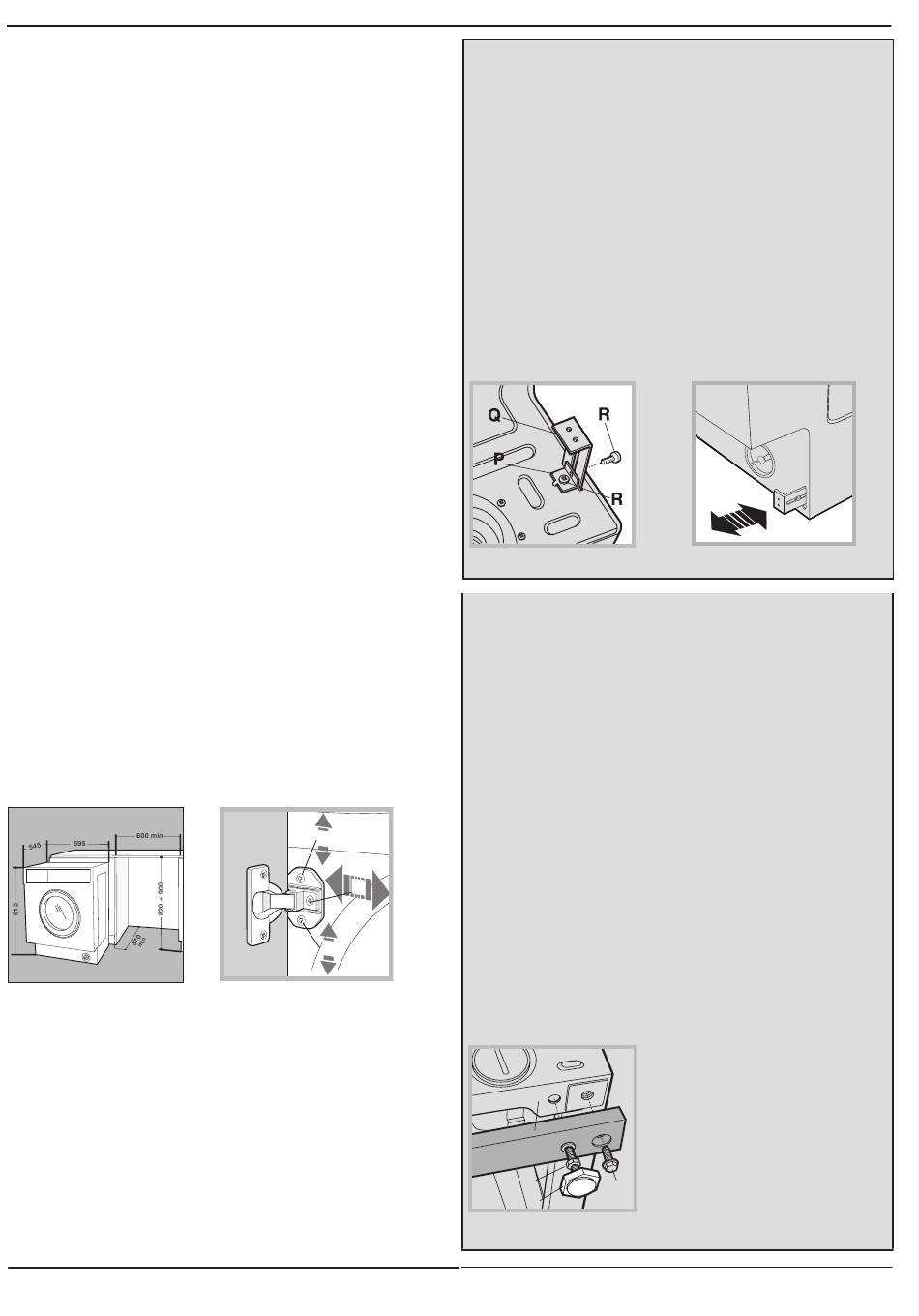

Montaż panelu na urządzeniu.
Wprowadzić wypustkę zawiasu, wskazaną strzałką
na rys. 2 w gniazdo zaczepu zawiasu, docisnąć pa-
nel do frontu urządzenia i zamocować oba zawiasy
dwoma śrubami typu D.
Umieszczenie urządzenia w meblu.
- Wepchnąć urządzenie w otwór, ustawiając je
równo z pozostałymi meblami (rys. 6).
- Przy użyciu nóżek regulacyjnych ustawić żądaną
wysokość urządzenia.
- Aby wyregulować położenie panelu w pionie i w
poziomie, należy użyć śrub C i D w sposób poka-
zany na rys. 7.
Ważne: zamknąć dolną część przodu i boków
urządzenia, jeśli jest ono zainstalowane na końcu
zabudowy, upewniając się, że cokół spoczywa na
podłodze.
Rys. 6
Regulacja wysokości urządzenia.
Wysokość maszyny można regulować (od 815 mm
do 835 mm) przy użyciu 4 nóżek.
Jeśli pragnie się osiągnąć wysokość większą niż
wskazana powyżej, uzyskując do 870 mm, wyma-
gany jest odpowiedni zestaw dostępny w Dziale
Obsługi Wsparcia Technicznego.
C
D
C
Rys. 7
ZESTAW do mocowania prowadnicy pokrywy
cokołu, (opcjonalny)
(kod C00853410)
Dostępny w Dziale Obsługi Wsparcia Techniczne-
go.
Jeśli urządzenie jest zainstalowane na skraju
zabudowy kuchennej, należy zamontować jedną
lub obie prowadnice cokołu w sposób wskazany
na rys. 8, regulując ich głębokość w zależności
od położenia cokołu i, w razie konieczności,
przymocowując do nich cokół (rys. 9).
W celu zamontowania prowadnicy cokołu, należy
(rys. 8):
Przymocować kątownik montażowy P śrubą R,
wsunąć prowadnicę cokołu Q w odpowiedni
otwór i, po umieszczeniu jej w żądanym miejscu,
przymocować ją do kątownika P śrubą R.
Rys. 8
ZESTAW do regulacji wysokości, (opcjonalny)
(kod C00853411)
Dostępny w Dziale Obsługi Wsparcia Technicz-
nego.
Wykonany z:
2 poprzeczek (G); 4 nóżek (H); 4 śrub (I); 4 nakrętek
(L), postępując w przedstawiony sposób:
Pralkę na leży kłaść na bok, aby nie uszkodzić węża
spustowego ani kabla zasilającego.
zdjąć 4 oryginalne nóżki, umieścić poprzeczkę
G w przedniej części urządzenia, przymocować
ją śrubami I (przykręcając je w miejscach, gdzie
wcześniej zamontowane były oryginalne nóżki),
a następnie założyć nowe nóżki H. Czynność tę
należy powtórzyć dla tylnej części urządzenia.
Regulując wysokość nóżek H można teraz obniżyć
lub unieść urządzenie na wysokość od 835 mm
do 870 mm. Po osiągnięciu żądanej wysokości,
należy zablokować nakrętki L na poprzeczce G.
W celu wyregulowania wysokości urządzenia
w przedziale od 870 mm do 900 mm, należy
zamontować listwę M, regulując nóżki H, tak aby
osiągnąć żądaną wysokość.
G
L
I
H
Rys. 10
Rys. 9
