Pokyny pre inštalatéra
Montáž dreveného panelu na dvere a vloženie
zariadenia do skriniek:
V prípade, keď musí byť stroj dodaný na konečnú
inštaláciu až po namontovaní dreveného
panelu, odporúčame ponechať ho v originálnom
obale. Obal je navrhnutý tak, aby umožňoval
namontovať drevený panel na zariadenie bez
toho, aby ste ho museli úplne odstrániť (pozri
obrázky nižšie).
Drevený panel, ktorý prekrýva čelo zariadenia
nesmie mať hrúbku menšiu ako 13 mm a dá sa
zavesiť na pravú alebo ľavú stranu. Z praktického
dôvodu pri používaní zariadenia vám
odporúčame zavesiť panel na rovnakú stranu ako
samotné dvierka zariadenia - vľavo.
A
C
Tur sei
te
E

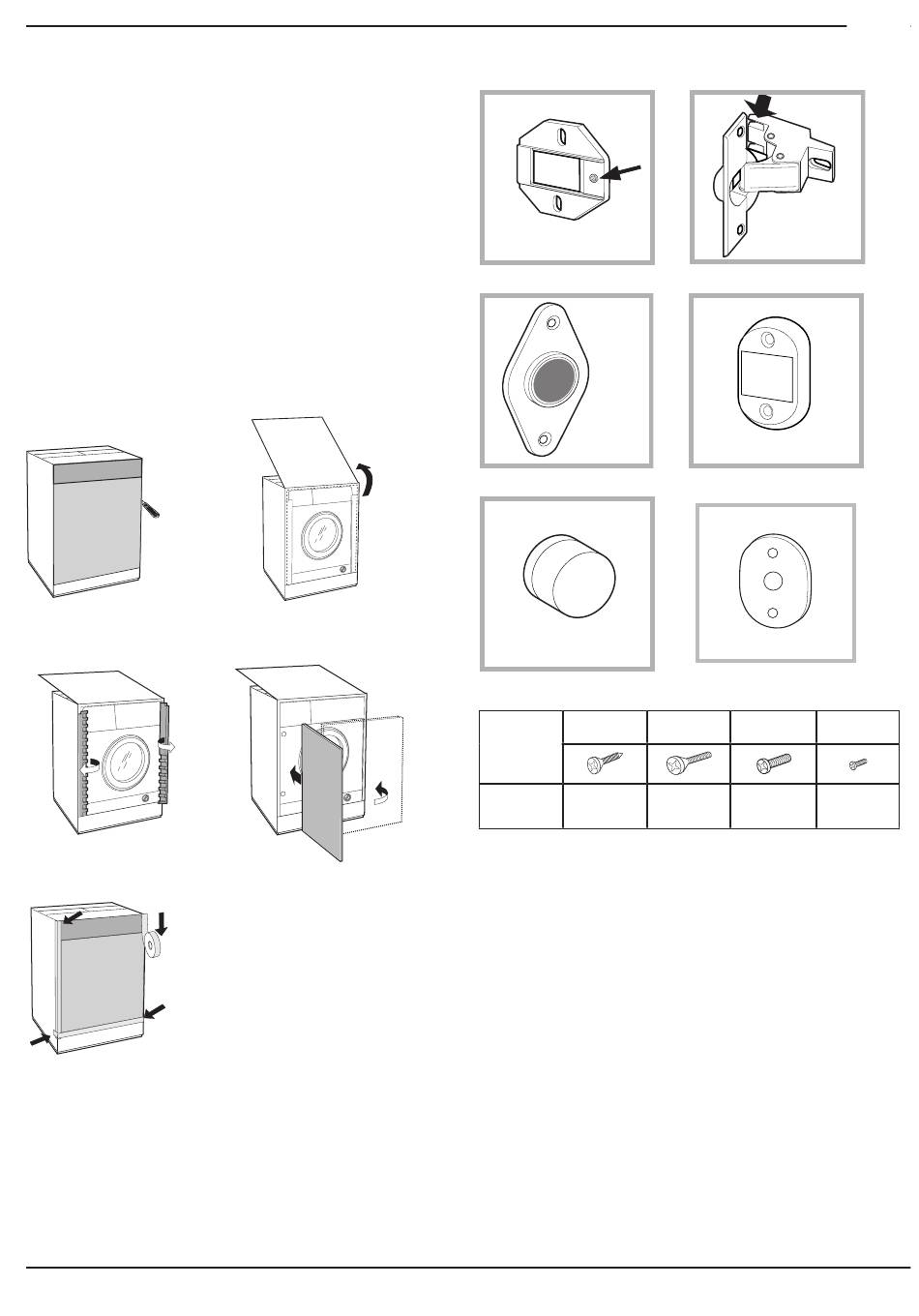

Príslušenstvo pre montáž dverí (obr. 1-2-3-4-5).
2 podpery pántov
Obr. 1
Obr. 3
B
Obr. 5
D
- Č. 6, typ A, samorezné skrutky, l =13 mm.
- Č. 2, typ B, metrické, zápustné skrutky, l =25; na
upevnenie magnetickej platne ku skrinke.
- Č. 4, typ C, metrické skrutky, l =20 mm; na upevnenie
podpier pántov ku skrinke.
- Č. 4, typ D, metrické skrutky, l =7 mm; na upevnenie
pántov na podpery.
Montáž dielov na čelo zariadenia.
- Oddeľte držiaky závesov od samotných závesov
odskrutkovaním skrutiek typu D.
- Namontujte podpery pántov na čelný panel spotrebiča
tak, že otvor označený šípkou na obr. 1 umiestnite tak, že
sa bude nachádzať na vnútornej strane čelného panelu.
Namontujte vymedzovaciu vložku (obr. 4/B) medzi
povrchy pomocou skrutiek typu C.
- Namontujte magnetickú platňu na vrch náprotivnej
strany s pomocou skrutiek typu B na upevnenie dvoch
vymedzovacích vložiek (obr. 4/B) medzi platňu a povrch.
1 magnet
1 gumená zátka
Typ
A
Dĺžka
13 mm
25 mm
2 pánty
Obr. 2
1 magnetická platňa
Obr. 4
4 vymedzovacie vložky
Obr. 4/B
B
C
D
20 mm
7 mm
