Χρήση του καθοδηγητικού προτύπου διάτρησης.
- Για να εντοπίσετε τις θέσεις των οπών στην
αριστερή πλευρά του πλαισίου, ευθυγραμμίστε
το καθοδηγητικό πρότυπο διάτρησης με την άνω
αριστερή πλευρά του πλαισίου, χρησιμοποιώντας ως
αναφορά τις γραμμές που βρίσκονται στα άκρα.
- Για να εντοπίσετε τις θέσεις των οπών στην
δεξιά πλευρά του πλαισίου, ευθυγραμμίστε το
καθοδηγητικό πρότυπο διάτρησης με την άνω δεξιά
πλευρά του πλαισίου.
- Χρησιμοποιήστε μια φρέζα κατάλληλων διαστάσεων
για την διάνοιξη των οπών για τους δύο μεντεσέδες,
το ελαστικό πώμα και τον μαγνήτη.
Στερέωση των εξαρτημάτων στο ξύλινο πλαίσιο
(πόρτα).
- Τοποθετήστε τους μεντεσέδες στις οπές (το κινητό
μέρος του μεντεσέ πρέπει να τοποθετηθεί έτσι
ώστε να κοιτάει προς την αντίθετη πλευρά από το
πλαίσιο) και στερεώστε τους με τις 4 βίδες τύπου A.
- Τοποθετήστε τον μαγνήτη στην άνω οπή απέναντι
από τους μεντεσέδες και στερεώστε τον με τις δύο
βίδες τύπου B.
- Τοποθετήστε το λαστιχένιο πώμα στην κάτω οπή.
Το πλαίσιο είναι πλέον έτοιμο για να στερεωθεί στη
συσκευή.
Στερέωση του πλαισίου στην συσκευή.
Τοποθετήστε την αιχμή του μεντεσέ (επισημαίνεται
με το βέλος στο σχ. 2) στην οπή για τον μεντεσέ και
σπρώξτε το πλαίσιο προς το εμπρόσθιο μέρος της
συσκευής. Στερεώστε τους δύο μεντεσέδες με τις
βίδες τύπου D.

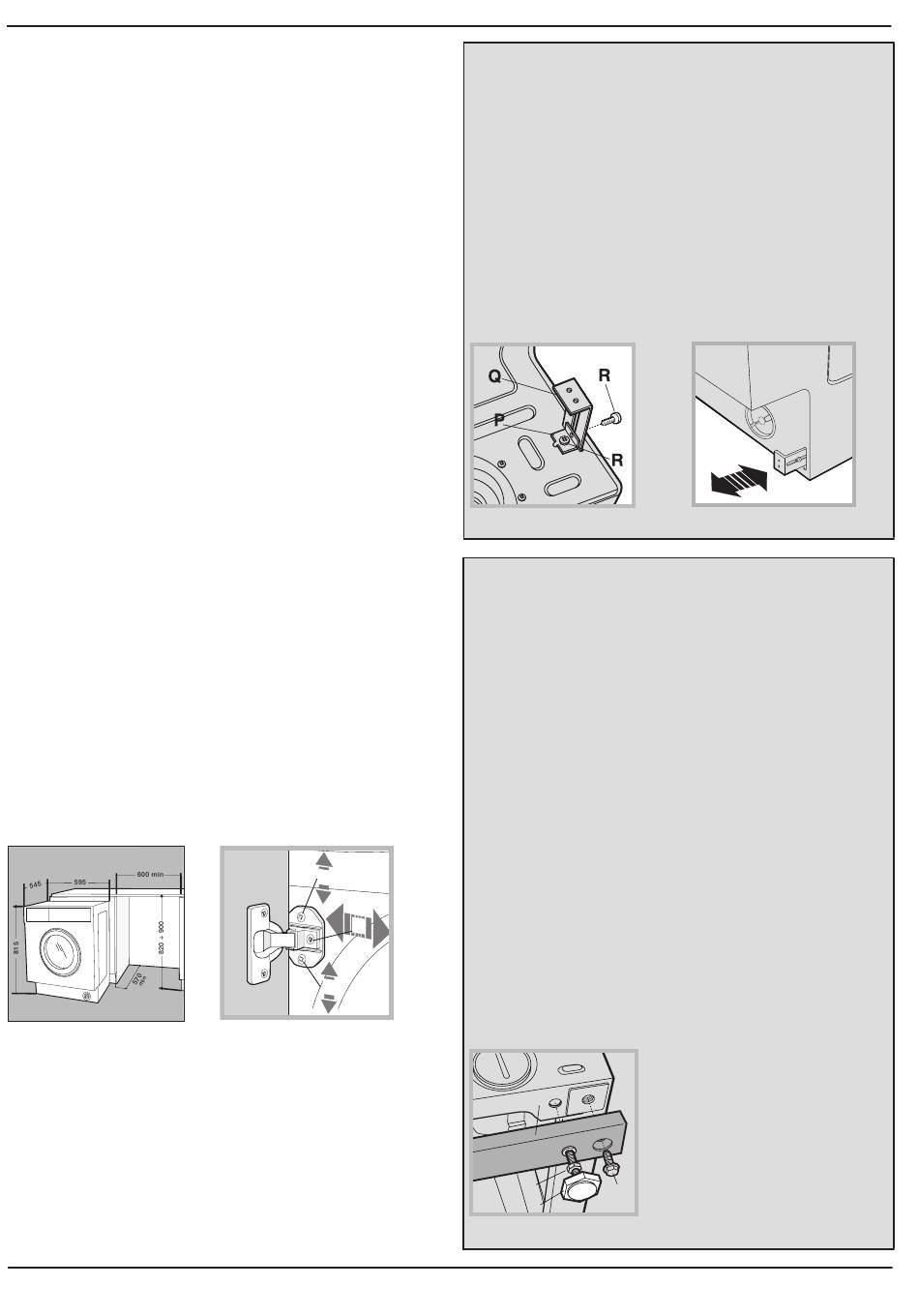

Τοποθέτηση της συσκευής στο ντουλάπι.
- Σπρώξτε τη συσκευή μέσα στο άνοιγμα,
ευθυγραμμίζοντάς την με τα ντουλάπια (σχ. 6).
- Ρεγουλάρετε τα ρυθμιζόμενα πόδια για να
ανυψώσετε τη συσκευή στο κατάλληλο ύψος.
- Για να ρυθμίσετε τη θέση του ξύλινου πλαισίου
ως προς την οριζόντια και κατακόρυφη διεύθυνση,
χρησιμοποιήστε τις βίδες C και D, όπως φαίνεται στο σχ. 7.
Σημαντικό: κλείστε το κάτω μέρος του εμπρόσθιου
τμήματος και των πλαϊνών της συσκευής σε
περίπτωση που το πλυντήριο έχει εγκατασταθεί
στην άκρη ενός αρθρωτού συστήματος ντουλαπιών,
φροντίζοντας ώστε η μπάζα να εφάπτεται στο
πάτωμα.
Σχ. 6
Ρύθμιση του ύψους της συσκευής.
Το ύψος της συσκευής μπορεί να ρυθμιστεί (από
815 mm έως 835 mm), περιστρέφοντας τα 4 πόδια.
Αν χρειαστεί να τοποθετήσετε τη συσκευή σε ύψος
μεγαλύτερο του προαναφερθέντος, απαιτείται το
σχετικό κιτ που είναι διαθέσιμο μέσω της υπηρεσίας
τεχνικής υποστήριξης, για να την ανυψώσετε μέχρι
και τα 870 mm:
C
D
C
Σχ. 7
ΚΊΤ ασφάλισης οδηγού σοβατεπί, (προαιρετικό)
(κωδικός C00853410 )
Διαθέσιμο μέσω της υπηρεσίας τεχνικής
υποστήριξης.
Εάν η συσκευή εγκαθίσταται στην άκρη αρθρωτού
συστήματος ντουλαπιών, στερεώστε τον έναν ή και
τους δύο οδηγούς για το σοβατεπί (όπως φαίνεται
στο σχ. 8). Προσαρμόστε τους ως προς το βάθος,
βάσει της θέσης του σοβατεπί και, αν χρειάζεται,
στερεώστε τη βάση στους οδηγούς (σχ. 9).
Τρόπος συναρμολόγησης του οδηγού σοβατεπί
(σχ. 8):
Στερεώστε τη γωνία P χρησιμοποιώντας τη βίδα R,
τοποθετήστε τον οδηγό σοβατεπί Q στην ειδική εσοχή
και, όταν βρίσκεται στην επιθυμητή θέση, ασφαλίστε
τον χρησιμοποιώντας τη γωνία P και τη βίδα R.
Σχ. 8
ΚΊΤ προσαρμογής ύψους, (προαιρετικό)
(κωδικός C00853411 )
Διαθέσιμο μέσω της υπηρεσίας τεχνικής
υποστήριξης.
Αποτελείται από:
τις δύο τραβέρσες (G), τα 4 πόδια (H), τις 4 βίδες (I),
τα 4 παξιμάδια (L) και στη συνέχεια εκτελέστε τις
ακόλουθες διαδικασίες:
Επιστρέψτε το πλυντήριο στην κανονική του θέση
με την πίσω πλευρά προς τον τοίχο, φροντίζοντας να
μην προκληθεί ζημιά στον σωλήνα αποστράγγισης
και στο καλώδιο τροφοδοσίας ρεύματος.
αφαιρέστε τα 4 αρχικά πόδια, τοποθετήστε μια
τραβέρσα G στο εμπρόσθιο μέρος της συσκευής,
ασφαλίζοντάς την με βίδες I (βιδώνοντας τις εκεί
που βρίσκονταν τα αρχικά πόδια) και στη συνέχεια
τοποθετήστε τα νέα πόδια H.
Επαναλάβετε την ίδια διαδικασία στο οπίσθιο μέρος
της συσκευής.
Τώρα ρυθμίστε τα πόδια H για να ανυψώσετε ή να
χαμηλώσετε τη συσκευή από τα 835 mm έως τα
870 mm.
Όταν φτάσετε στο επιθυμητό ύψος, ασφαλίστε τα
παξιμάδια L πάνω στην τραβέρσα G.
Για να ρυθμίσετε τη συσκευή σε ύψος μεταξύ των
870 mm και των 900 mm, πρέπει να στερεώσετε το
έλασμα M, ρυθμίζοντας τα πόδια H στο επιθυμητό
ύψος.
G
L
I
H
Σχ. 10
Σχ. 9
