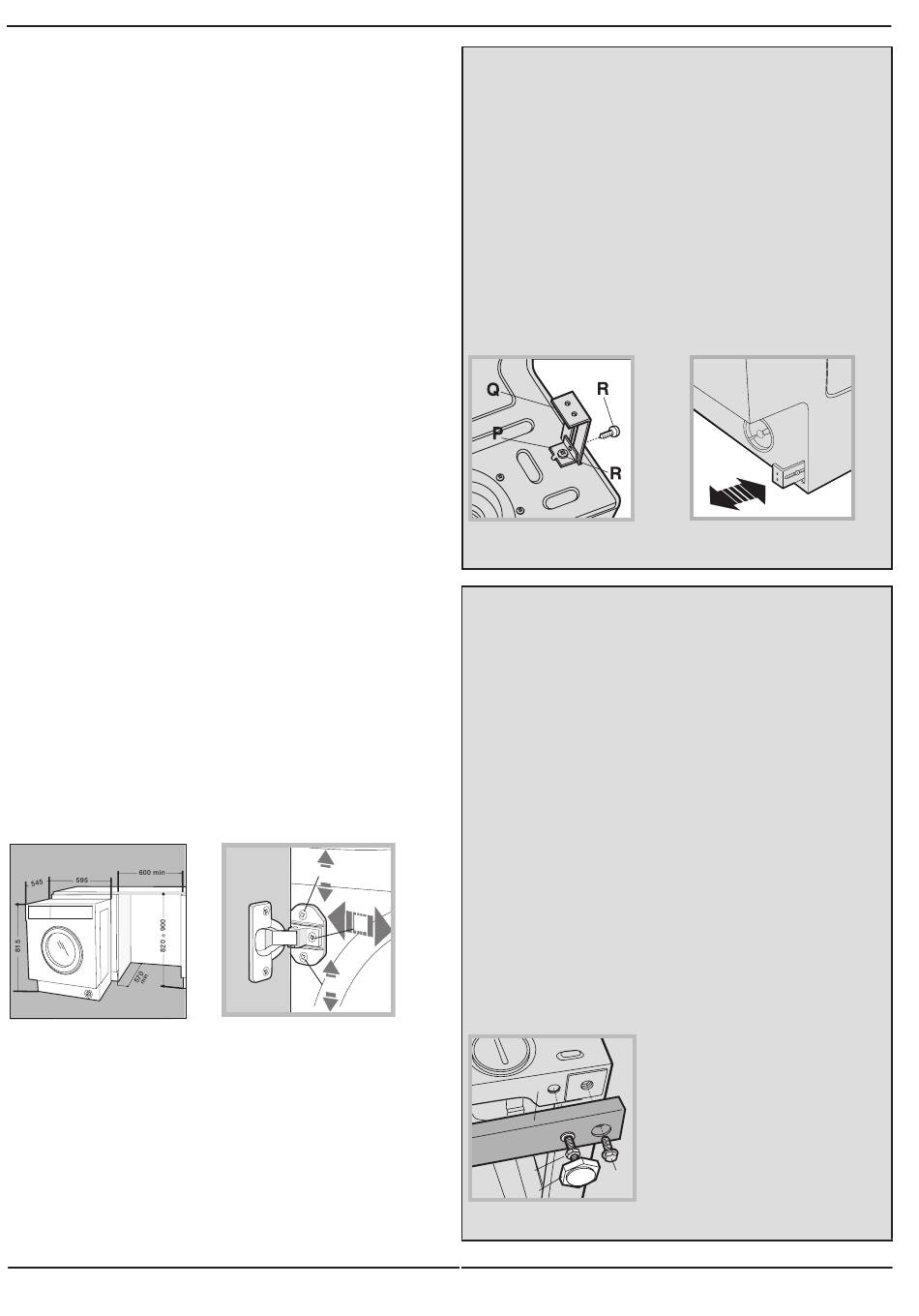

Utilisation du gabarit de forage.
- Pour marquer l'emplacement des trous sur le côté
du panneau, alignez le gabarit de perçage avec le
côté supérieur gauche du panneau en vous ser-
vant des lignes tracées aux extrémités.
- Pour marquer l'emplacement des trous sur le côté
droit du panneau, alignez le gabarit de perçage avec
le côté supérieur droit du panneau.
- Réalisez à l'aide d'une fraise appropriée les quatre
emplace-ments où devront trouver place les deux
charnières, la cheville en caoutchouc et l'aimant.
Montage des pièces sur le panneau en bois (Porte).
- Montez les charnières aux emplacements prévus
(la partie mobile de la charnière doit se trouver
vers l'extérieur du panneau) et fixez-les à l'aide de
4 vis type A.
- Montez l'aimant à son emplacement en haut, à
l'opposé des charnières et fixez-le au moyen de
deux vis type B.
- Montez la cheville en caoutchouc à sa place en bas.
Le panneau est à présent prêt, vous pouvez le
monter sur la machine.
Montage du panneau sur la machine.
Introduisez l'ergot de la charnière indiqué par la
flèche fig. 2 dans le logement du support char-
nière, poussez le panneau vers la façade de la
machine et fixez les deux charnières à l'aide des
deux vis type D.
Montage de la machine à l'intérieur des éléments.
- Poussez la machine à travers l'ouverture en l'ali-
gnant aux autres meubles (fig. 6).
- Servez-vous des pieds de réglage pour amener
la machine à la hauteur désirée.
- Pour régler la position du panneau en bois à la verti-
cale et à l'horizontale, servez-vous des vis C et D com-
me illustré fig. 7.
Important : fermer les parties inférieures avant et
latérales de la machine si elle est installée en bout
d'une série de placards modulaires, en s'assurant
que la plinthe est en appui sur le sol.
Fig. 6
Réglage de la machine en hauteur.
La machine peut être réglée en hauteur (de 815
mm à 835 mm) à l'aide de ses 4 pieds.
Si vous souhaitez l'amener à une hauteur
supérieure à celle qui est indiquée plus haut, c'est
à dire jusqu'à 870 mm, il faut le kit prévu à cet
effet, disponible auprès du Service d'assistance
technique.
C
D
C
Fig. 7
KIT de fixation du guide de plinthe, (en option)
(code C00853410)
Disponible auprès du Service d'assistance tech-
nique
Si la machine est installée à une extrémité de la
cuisine intégrée, montez une ou les deux glis-
sières du socle comme illustré fig. 8 en réglant
leur profondeur en fonction de la position du
socle et, au besoin, fixez-le à ces dernières fig.
9. Pour monter le support de la base, procédez
comme suit (fig. 8): Fixez l'équerre P à l'aide de
la vis R, insérez le support de la base Q dans la
fente prévue et après l'avoir dûment positionné
bloquez-le à l'aide de l'équerre d'assemblage P
et de la vis R.
Fig. 8
KIT de réglage en hauteur, (en option)
(code C00853411)
Disponible auprès du Service d'assistance technique
Composé de :
les 2 traverses (G); les 4 pieds (H); les 4 vis (I); les
4 écrous (L) puis procédez comme suit:
Poser la machine sur sa face arrière en veillant à
ne pas endommager le tuyau d'évacuation et le
cordon d'alimentation électrique.
démontez les 4 pieds originaux, positionnez
une traverse G dans la partie avant de la machi-
ne, fixez-la à l'aide des vis I (en les vissant dans
les trous où étaient fixés les pieds originaux)
puis montez les nouveaux pieds H.
Procédez de même dans la partie arrière de la machine.
Vous pouvez alors régler les pieds H pour élever
ou abaisser la machine de 835 mm à 870 mm.
Après avoir atteint la hauteur désirée, bloquez
les écrous L à la traverse G.
Pour régler la machine à une hauteur comprise
entre 870 mm et 900 mm, montez le listel M et
réglez les pieds H jusqu'à la hauteur souhaitée.
G
L
I
H
Fig. 10
Fig. 9
