INSTRUKCJE KIEROWANE DO INSTALATORA
Zakładanie drewnianego panelu na drzwi i
umieszczenie urządzenia w meblu:
Jeśli po zamontowaniu panelu drewnianego
pojawi się konieczność wysłania urządzenia w
miejsce ostatecznej instalacji, zalecamy pozo-
stawienie go w oryginalnym opakowaniu. W
tym właśnie celu opakowanie jest wykonane
w sposób umożliwiający montaż drewnianego
panelu na urządzeniu bez potrzeby całkowitego
rozpakowania urządzenia (zob. rysunki poniżej).
Grubość panelu drewnianego zakrywającego
front urządzenia nie może być mniejsza niż
13 mm; panel można umieścić na zawiasach
zarówno z prawej, jak i lewej strony. Ze względów
praktycznych, zalecamy zachowanie tego samego
kierunku otwierania co w przypadku okrągłych
drzwiczek i zainstalowanie zawiasów po lewej
stronie.
A
C
Tur sei
te
E

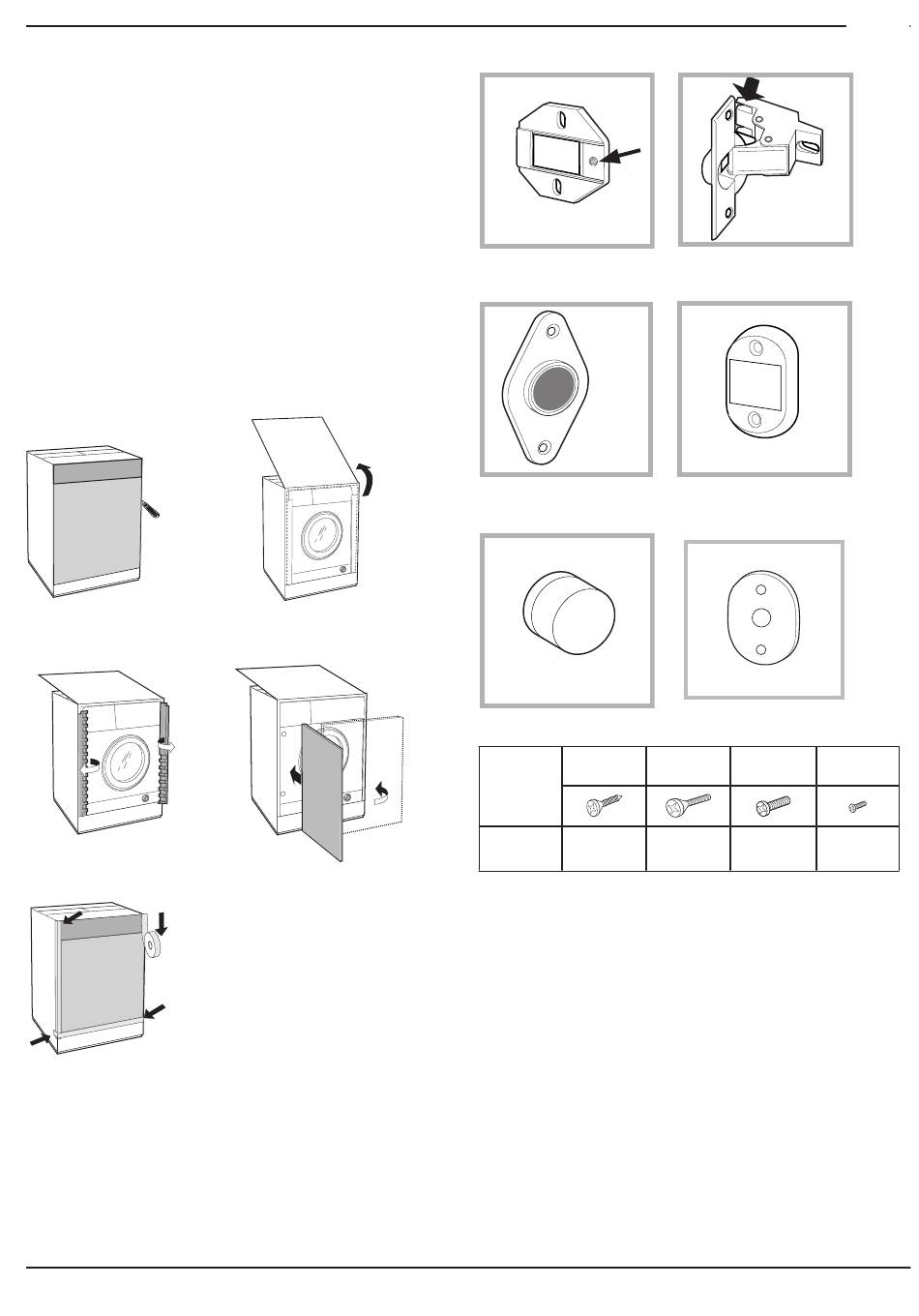

Akcesoria do montażu drzwiczek (Rys. 1-2-3-4-5).
Rys. 1
Rys. 3
B
Rys. 5
D
Długość
- 6 wkrętów samogwintujących l = 13 mm "typu A".
- 2 śruby metryczne z łbem wpuszczanym l = 25 mm
"typu B"; do przymocowania do mebla płytki do ma-
gnesu.
- 4 śruby metryczne l = 20 mm "typu C"; do zamonto-
wania na meblu zaczepów zawiasu.
- 4 śruby metryczne l = 7 mm "typu D"; do montażu
zawiasów na zaczepach.
Montaż elementów na froncie urządzenia.
-Oddzielić wsporniki zawiasów od zawiasów poprzez
wyjęcie śrub typu D.
- Zamontować zaczepy zawiasów na froncie
urządzenia, tak aby otwór wskazany strzałką na
rys. 1 umieszczony był w kierunku do wewnątrz, i
podkładając przekładkę (rys. 4/B); do montażu użyć
śrub typu C.
- Zamontować płytkę do magnesu po przeciwnej
stronie w górze, podkładając dwie przekładki (rys.
4/B) i przy użyciu dwóch śrub typu B.
2 zaczepy zawiasu
Rys. 2
1 magnes
Rys. 4
1 kołek gumowy
Rys. 4/B
Typ
A
13 mm
25 mm
2 zawiasy
1 płytka do magnesu
4 przekładki
B
C
D
20 mm
7 mm
PL
