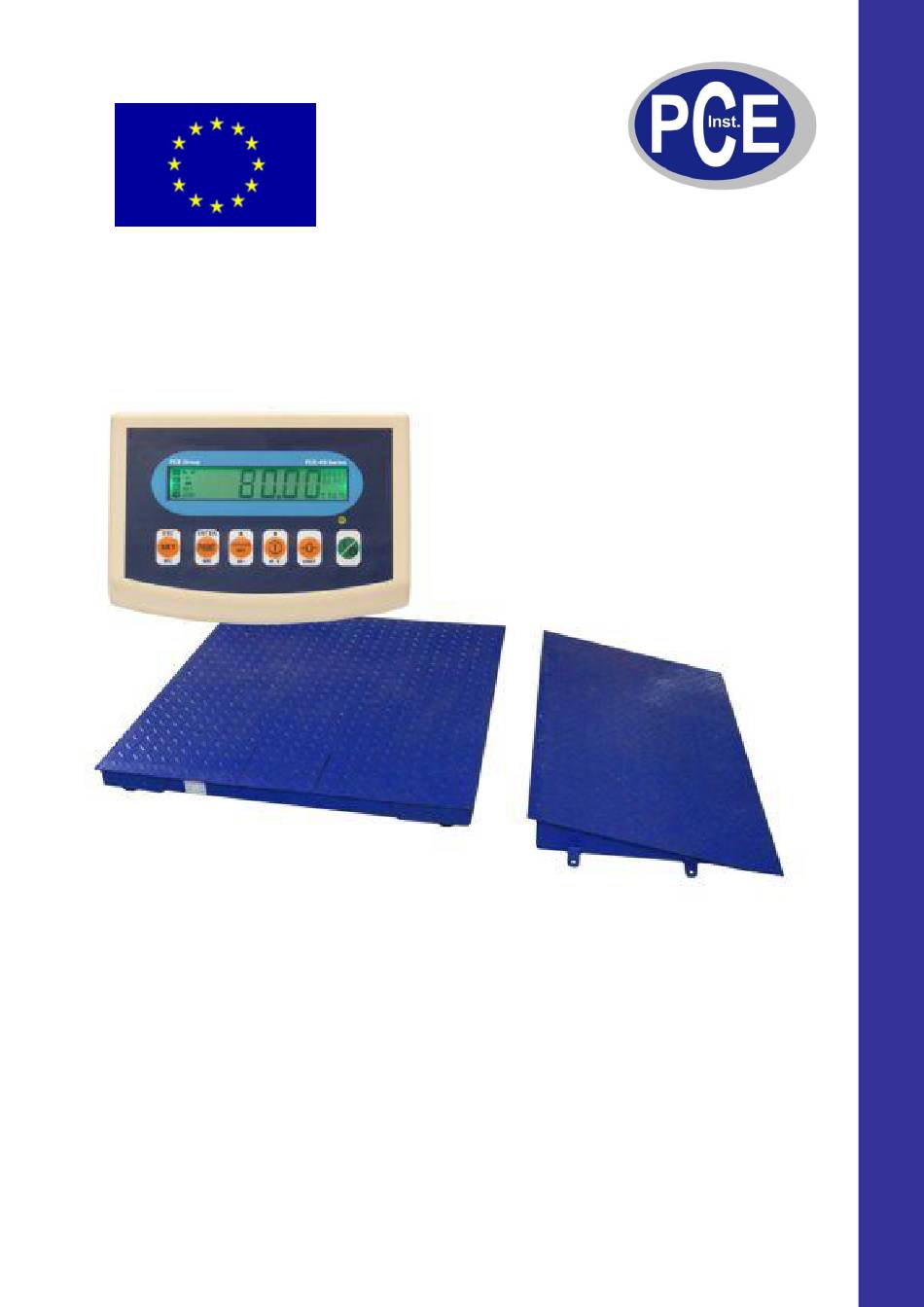

- Seite 1 www.warensortiment.de PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de BEDIENUNGSANLEITUNG SERIE PCE-RS..Serie Version 1.0 15.09.2010...
-
Seite 2: Einleitung
BETRIEBSANLEITUNG _____________________________________________________________________________________________________________________ www.warensortiment.de Einleitung Vielen Dank für den Kauf unserer PCE-RS Waage. Bitte nehmen Sie sich ein paar Minuten Zeit, um mit Hilfe dieses Handbuches mit den Funktionen der Bodenwaage vertraut zu werden. Lieferumfang Lieferbestandteile: 1. Display 2. Waage 3. Bedienungsanleitung Technische Daten Waagentyp PCE-RS 500... -
Seite 3: Bedienung
BETRIEBSANLEITUNG _____________________________________________________________________________________________________________________ www.warensortiment.de Bedienung 9900 JWI-586 WEIGHING INDICATOR 9900 CHARGER ENTER GROSS PRINT TARE ZERO P.T. UNIT Display Durchführung Funktion ON/OFF AN / AUS schalten ON/OFF ZERO Nullstellung ZERO TARE Tara (Brutto / Netto) TARE G.W./N.W. Anzeige Brutto / Netto GROSS./NET. -
Seite 4: Schutzmaßnahmen
BETRIEBSANLEITUNG _____________________________________________________________________________________________________________________ www.warensortiment.de ESC: verlassen der Funktion : bitte Taste drücken Schutzmaßnahmen Die Bodenwaage der Serie PCE-RS darf nur an eine vorschriftsgemäß installierte Steckdose Schutzleiteranschluss(PE) angeschlossen werden. Schutzwirkung darf nicht durch eine Verlängerungsleitung ohne Schutzleiter aufgehoben werden. Bei Spannungsversorgung aus Netzen ohne Schutzleiteranschluss ist von einem Fachmann ein gleichwertiger Schutz entsprechend den gültigen Installationsvorschriften herzustellen. -
Seite 5: Entsorgung
BETRIEBSANLEITUNG _____________________________________________________________________________________________________________________ www.warensortiment.de Entsorgung Zur Umsetzung der ElektroG. (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. WEEE-Reg.-Nr. DE 69278128 Inbetriebnahme 1. Stellen Sie die Waage auf eine stabile Unterlage auf. Achten Sie darauf, dass der von Ihnen ausgewählte Platz die Wiegeergebnisse nicht beeinträchtigt. -
Seite 6: Stückzählung
BETRIEBSANLEITUNG _____________________________________________________________________________________________________________________ www.warensortiment.de Stückzählung: Drücken Sie die „SET“-Taste und dann die „UNIT“-Taste, diese Tastenkombination in wechsel drücken bis Null 0 pcs (Stück) im Display erscheint. Halten Sie die „GROSS / NET“. Taste für 3 Sekunden gedrückt bis S = 25 im Display erscheint (25 Stück), mit der „GROSS / NET“ Taste können Sie die Referenzgrößen wie 25, 50 oder 100 Stück auswählen. -
Seite 7: Im Normalen Wiegemodus Der Waage
BETRIEBSANLEITUNG _____________________________________________________________________________________________________________________ www.warensortiment.de Im normalen Wiegemodus der Waage : Zwischen dem drücken der „SET“-Taste und dem drücken der nächste Taste Bemerkung sollten nicht mehr als 3 Sekunden vergehen. Drücken Sie nun die „SET“-Taste und dann die „UNIT“-Taste um im Menü die Wiegeeinheiten kg / t / lb / % usw. -
Seite 8: Einstellungen Der Waage
BETRIEBSANLEITUNG _____________________________________________________________________________________________________________________ www.warensortiment.de Einstellungen der Waage: Schalten Sie die Waage mit der gedrückten „SET“-Taste ein. Sie befinden Sich im Einstellmenü wenn CAL im Display erscheint. Durch drücken der „SET“- Taste bewegen Sie sich in dem Einstellmenü zwischen den Einstellungen und mit der „TARE“ Taste gelangen Sie in die Funktion. - Seite 9 BETRIEBSANLEITUNG _____________________________________________________________________________________________________________________ www.warensortiment.de UM OFF UM OFF im Display. Drücken Sie die „TARA“-Taste. Zur Auswahl stehen zwei Grenzwerte HI und LO (obere und untere Grenze) mit der „TARE“ Taste gelangen Sie in die jeweilige Grenzwert Eingabe die Sie dann mit Hilfe der „◄“ und „+“ Tasten einstellen. Mit der „TARE“ Taste gelangen Sie wieder in die vorherigen Funktionen wo Sie dann die LO Werte eingeben können.
- Seite 10 BETRIEBSANLEITUNG _____________________________________________________________________________________________________________________ www.warensortiment.de können Sie die Waage an Drucker, PC, ET-Großdisplay usw. mit der RS-232 Schnittstelle anschliesen. BP UN BP un im Display. Drücken Sie die „TARA“ Taste. Zur Auswahl haben Sie Un, IN, no, Lo, 3b und OFF. Das sind Einstellungen des PIEP Tons. Also wann soll die Waage das Signal geben. Un- HI = PIEP wenn das Gewicht über der HI Grenze liegt IN-OK = kurz PIEP wenn die Grenzen LO und HI erreicht werden No = PIEP wenn das Gewicht außerhalb der HI und LO Grenze der Grenzmessung ist.
-
Seite 11: Anschlüsse
BETRIEBSANLEITUNG _____________________________________________________________________________________________________________________ www.warensortiment.de Anschlüsse Das Displaykabel wird bei der Auslieferung auf Grund der Transportsicherung nicht direkt an der Waage montiert. Befolgen Sie bitte bei der Montage die folgende Farbkombination. = E+ schwarz = E- grün = IN+ weiß = IN- klar = GND Anschluss des L / C und LWI... - Seite 12 BETRIEBSANLEITUNG _____________________________________________________________________________________________________________________ www.warensortiment.de RS-232 Connector G=GROSS N=NET RS-232 INPUT FORMAT Baud Rate: 2400 4800 9600 Data Bit : 8 Parity : N(keine) Stop Bit : 1 Code : ASCⅡ PC Kommando: ‘R’=READ ‘Z’=ZERO ‘T’=TARE Druck Format (Beispiel: kg) SH-24 BP-443D T.W.:+0.0000kg T.W.:+0.0000kg N.W.:+1.6025kg...
-
Seite 13: Wartung Und Pflege
BETRIEBSANLEITUNG _____________________________________________________________________________________________________________________ www.warensortiment.de Daten Format： 1、 kg Weight Example N.W. : +2.2352kg G.W. : +2.2352kg 20. Wartung und Pflege 1. Die Waage muss sorgfältig behandelt und regelmäßig gereinigt werden. 2. Nehmen Sie die Wägeschale ab und entfernen Sie Schmutz oder Staub unter der Wägeschale und auf dem Waagengehäuse mit einem weichen Pinsel oder einem weichen, fusselfreien, mit milder Seifenlauge angefeuchteten Tuch. - Seite 14 BETRIEBSANLEITUNG _____________________________________________________________________________________________________________________ www.warensortiment.de Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht unserer Waagen finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück.
