ANTENNES
Les unitésdBi mesurent la puissance de l'antenne. Dans le cas de l'antenne émettrice, cela correspond
à la puissance du signal transmit et dans le cas de l'antenne réceptrice cela correspond au niveau de
sensibilité.
Excepté leurs différences dedBi, ces antennes différent aussi dans leur façon de transmettre et
reçoivent le signal sans fil. Les deux antennesdBi inclues sont omni-directionnelles ce qui signifie
qu'elles transmettent d'une puissance constante dans un angle de 360°. Les deux antennes A300 sont
directionnelles, ce qui signifie que le signal est dirigé d'une force totale dans la direction où l'antenne
est pointée.

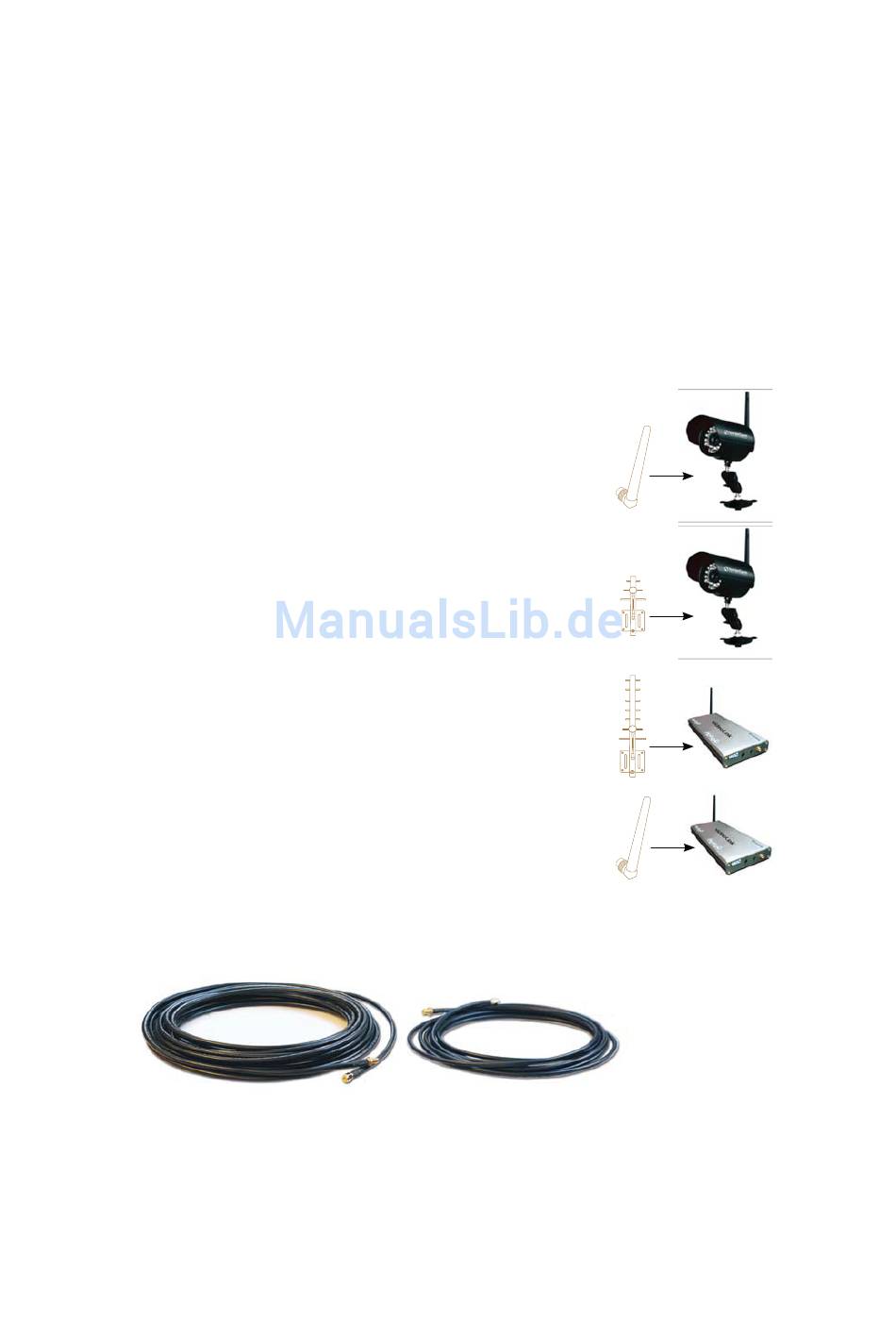

Les antennes suivantes sont inclues dans la boîte horseCam et devraient être utilisées dans es
lieux suivants:
1. Antenne caméra noire (2dBi).
L'antenne noire est branchée à la caméra; vous devrez procéder aux
ajustements d'angle en installant la caméra dans l'étable ou le véhicule.
Avant de procéder à l'installation; commencez par brancher cette antenne à
l'arrière de la caméra.
REMARQUE IMPORTANTE!
Il est important que vous gardiez cette antenne à l'abri une fois que vous avez
fini l'installation puisqu'elle sera utilisée à l'intérieur du camion à chevaux.
2. Antenne émettrice A300 (5dBi).
L'antenne émettrice A300 (5dBi) est connectée à la caméra via le câble de 12
mètre inclus. Vous trouverez plus d'informations quand aux branchements
au chapitre 8, relatif à l'installation de l'antenne émettrice A300.
3. Antenne réceptrice A300 (12dBi).
L'antenne réceptrice (12dBi) est connectée via le câble de 5 mètres au
vidéoLink à l'intérieur de votre maison. Vous trouverez plus d'informations
relatives à l'installation de l'antenne réceptrice A300 au chapitre 10 du
présent guide.
4. Antenne émettrice noire vidéoLink(2dBi).
L'antenne émettrice vidéoLink est connectée à la partie émettrice du
vidéoLink. Cette antenne permet une meilleure qualité d'image dans votre
maison.
INFORMATIONS IMPORTANTES!
L'antenne caméra noire (2dBi) et l'antenne émettrice vidéoLink (2dBi) sont
de même type, ce qui signifie qu'il n'y aura pas de conséquences si vous les
interchangez.
CÂBLES
Câble d'antenne (12m) à brancher
entre la caméra et l'antenne
émettrice A300. (Art. nr 302K12)
Câble d'antenne (5m) à brancher
entre le vidéoLink et l'antenne
réceptrice A300. (Art. nr 302K05)
- 78 -
