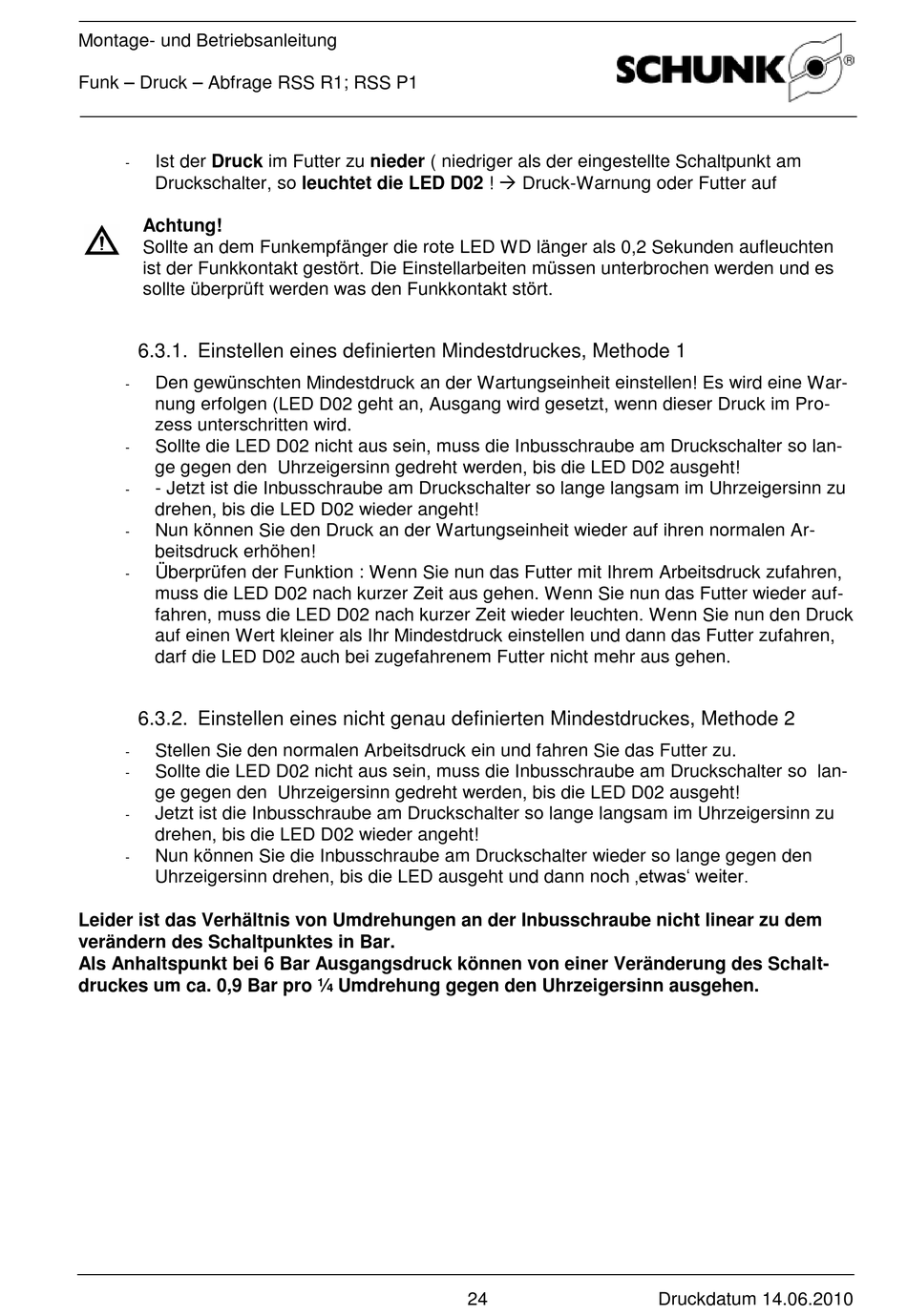

Montage- und Betriebsanleitung
Funk – Druck – Abfrage RSS R1; RSS P1
Ist der Druck im Futter zu nieder ( niedriger als der eingestellte Schaltpunkt am
-
Druckschalter, so leuchtet die LED D02 !  Druck-Warnung oder Futter auf
Achtung!
Sollte an dem Funkempfänger die rote LED WD länger als 0,2 Sekunden aufleuchten
ist der Funkkontakt gestört. Die Einstellarbeiten müssen unterbrochen werden und es
sollte überprüft werden was den Funkkontakt stört.

6.3.1. Einstellen eines definierten Mindestdruckes, Methode 1

Den gewünschten Mindestdruck an der Wartungseinheit einstellen! Es wird eine War-
-
nung erfolgen (LED D02 geht an, Ausgang wird gesetzt, wenn dieser Druck im Pro-
zess unterschritten wird.
Sollte die LED D02 nicht aus sein, muss die Inbusschraube am Druckschalter so lan-
-
ge gegen den Uhrzeigersinn gedreht werden, bis die LED D02 ausgeht!
- Jetzt ist die Inbusschraube am Druckschalter so lange langsam im Uhrzeigersinn zu
-
drehen, bis die LED D02 wieder angeht!
Nun können Sie den Druck an der Wartungseinheit wieder auf ihren normalen Ar-
-
beitsdruck erhöhen!
Überprüfen der Funktion : Wenn Sie nun das Futter mit Ihrem Arbeitsdruck zufahren,
-
muss die LED D02 nach kurzer Zeit aus gehen. Wenn Sie nun das Futter wieder auf-
fahren, muss die LED D02 nach kurzer Zeit wieder leuchten. Wenn Sie nun den Druck
auf einen Wert kleiner als Ihr Mindestdruck einstellen und dann das Futter zufahren,
darf die LED D02 auch bei zugefahrenem Futter nicht mehr aus gehen.

6.3.2. Einstellen eines nicht genau definierten Mindestdruckes, Methode 2

Stellen Sie den normalen Arbeitsdruck ein und fahren Sie das Futter zu.
-
Sollte die LED D02 nicht aus sein, muss die Inbusschraube am Druckschalter so lan-
-
ge gegen den Uhrzeigersinn gedreht werden, bis die LED D02 ausgeht!
Jetzt ist die Inbusschraube am Druckschalter so lange langsam im Uhrzeigersinn zu
-
drehen, bis die LED D02 wieder angeht!
Nun können Sie die Inbusschraube am Druckschalter wieder so lange gegen den
-
Uhrzeigersinn drehen, bis die LED ausgeht und dann noch ‚etwas' weiter.
Leider ist das Verhältnis von Umdrehungen an der Inbusschraube nicht linear zu dem
verändern des Schaltpunktes in Bar.
Als Anhaltspunkt bei 6 Bar Ausgangsdruck können von einer Veränderung des Schalt-
druckes um ca. 0,9 Bar pro ¼ Umdrehung gegen den Uhrzeigersinn ausgehen.
24 Druckdatum 14.06.2010
