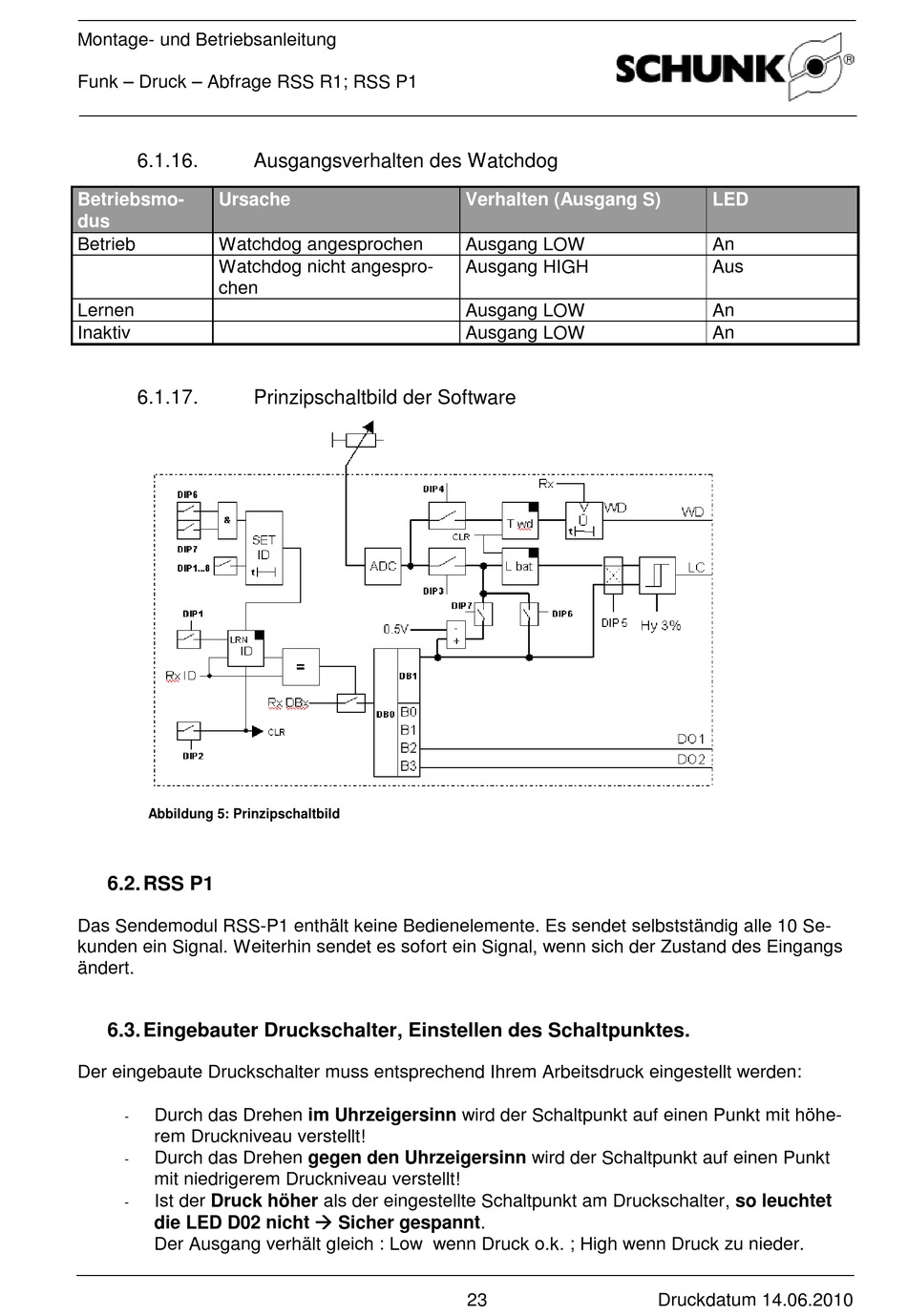

Montage- und Betriebsanleitung
Funk – Druck – Abfrage RSS R1; RSS P1
6.1.16.
Betriebsmo- Ursache
dus
Betrieb Watchdog angesprochen
Watchdog nicht angespro-
chen
Lernen
Inaktiv
6.1.17.
Abbildung 5: Prinzipschaltbild

6.2. RSS P1

Das Sendemodul RSS-P1 enthält keine Bedienelemente. Es sendet selbstständig alle 10 Se-
kunden ein Signal. Weiterhin sendet es sofort ein Signal, wenn sich der Zustand des Eingangs
ändert.

6.3. Eingebauter Druckschalter, Einstellen des Schaltpunktes.

Der eingebaute Druckschalter muss entsprechend Ihrem Arbeitsdruck eingestellt werden:
Durch das Drehen im Uhrzeigersinn wird der Schaltpunkt auf einen Punkt mit höhe-
-
rem Druckniveau verstellt!
Durch das Drehen gegen den Uhrzeigersinn wird der Schaltpunkt auf einen Punkt
-
mit niedrigerem Druckniveau verstellt!
Ist der Druck höher als der eingestellte Schaltpunkt am Druckschalter, so leuchtet
-
die LED D02 nicht  Sicher gespannt.
Der Ausgang verhält gleich : Low wenn Druck o.k. ; High wenn Druck zu nieder.

Ausgangsverhalten des Watchdog

Prinzipschaltbild der Software

Verhalten (Ausgang S)
Ausgang LOW
Ausgang HIGH
Ausgang LOW
Ausgang LOW
23
LED
An
Aus
An
An
Druckdatum 14.06.2010
