Montage- und Betriebsanleitung
Funk – Druck – Abfrage RSS R1; RSS P1
6.1.3. Allgemeine Beschreibung

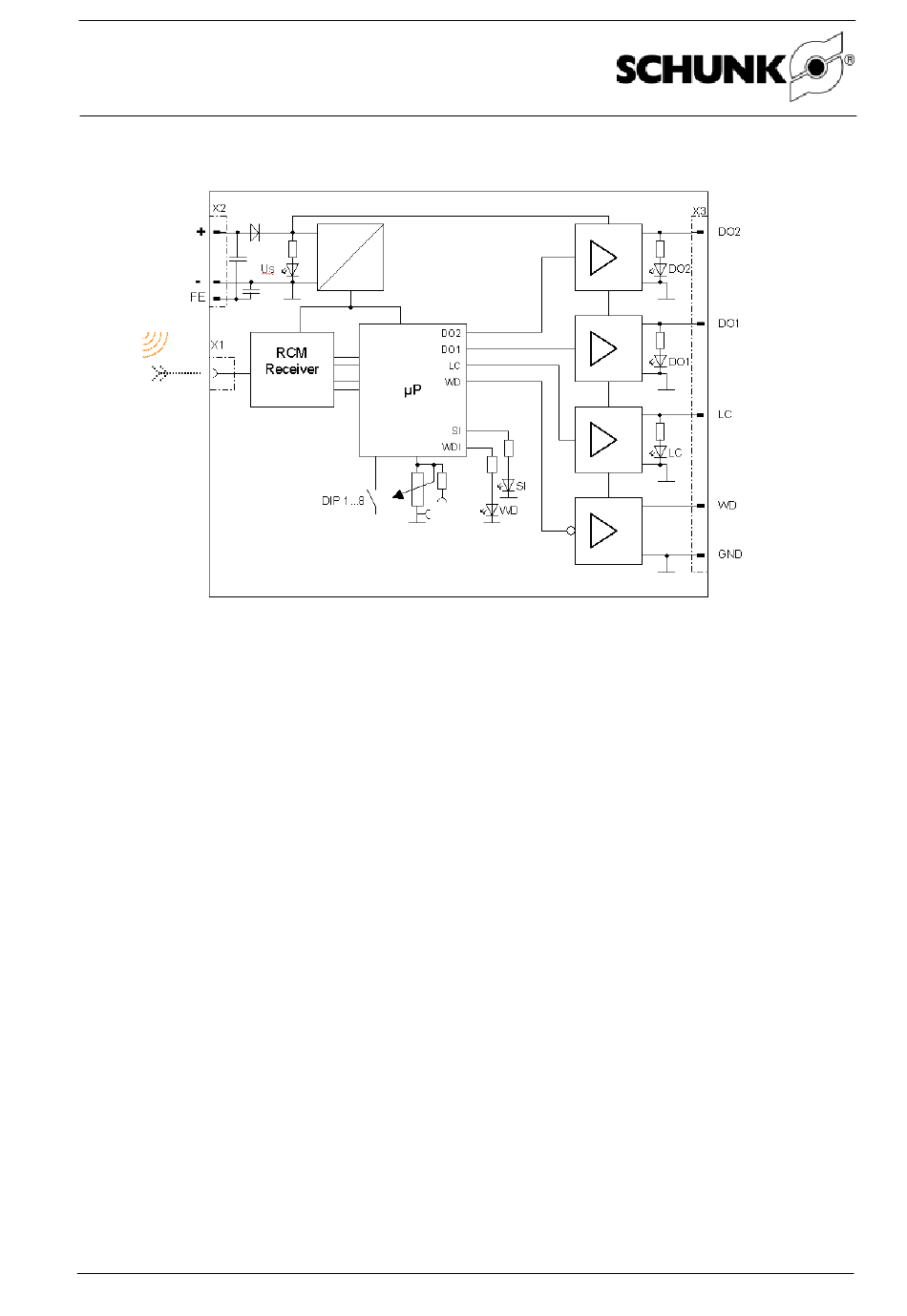

Abbildung 4: Blockschaltbild des Empfängers
Für den Betrieb des Funkempfängers ist eine Spannungsversorgung von 12...24V DC erforder-
lich. Der Anschluß erfolgt mit Steckverbindern mit Cage Clamp® Anschluß. Zum Empfang der
Funktelegramme wird eine externe Magnetantenne für den Frequenzbereich 868 MHz benötigt.
Der Funkempfänger basiert auf dem EnOcean Funkreceiver RCM 121, dessen empfangene
Daten mit einem nachgeschalteten Mikrocontroller verarbeitet werden.
Das Programm im Microcontroller lässt sich unterteilen in den Lern- und den Betriebsmodus.
Lernmodus
Im Lernmodus (aktiviert durch DIP1 ON/OFF) wird die ID eines erkannten EnOcean Teleg-
ramms im Empfänger abgespeichert und der Lernmodus automatisch beendet.
Wird im Lernmodus kein gültiges Telegramm eines Senders empfangen, so wird dies nach
Ablauf von 15s als fehlerhafter Zustand signalisiert. Alternativ kann die Sender-ID manuell im
Status INAKTIV eingelernt werden, indem die DIP-Schalter 3 & 4 (gleichzeitig!) betätigt werden.
Die Einstellung der Überwachungszeit und des Grenzwertes erfolgt durch Vorgabe von Default-
Werten oder Einstellung mittels Potentiometer anhand eines Diagramms. Die Diagramme und
DIP-Schalter werden in den weiteren Kapiteln beschrieben.
Betriebsmodus
Im Betriebsmodus überwacht der Empfänger die eintreffenden Signale des Senders mittels
Watchdog-Funktion. Die Watchdog LED (WD) zeigt jedes eintreffende Telegramm des einge-
lernten Senders durch kurzes Aufblinken an. Bei überschreiten der eingestellten Watchdog-Zeit
signalisiert die WD LED eine Fehler durch Dauerlicht; der WD-Ausgang geht auf LOW-
Zustand.
Die LEDs und Ausgänge DO1 und DO2 zeigen direkt den Zustand des zweikanaligen Sensors
an.
