6.1.13. Einstellen der Watchdog-Zeit

Beim Einschalten des DIP-Schalters 4 im Sta-
tus AKTIV und WATCHDOG wird der aktuelle
Poti - Wert gespeichert. Die LED reagiert wäh-
rend des Einstellmodus (DIP 4 umgelegt) di-
rekt auf einen sich verändernden Poti - Wert
(und DIP 8 Einstellung) mit Änderung der
Blinkfrequenz.

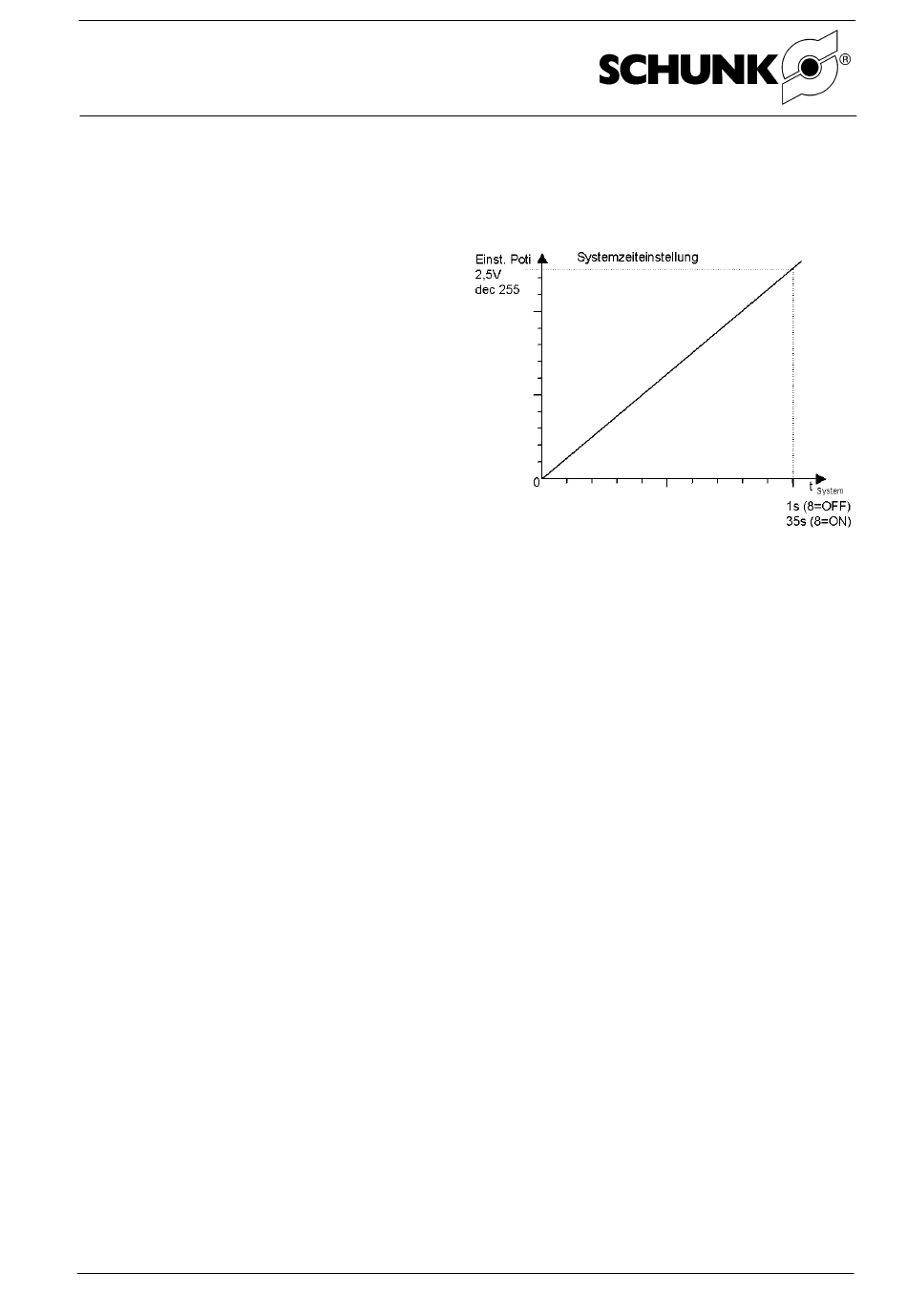

Die Einstellung erfolgt anhand der Kennlinie
„Systemzeiteinstellung". Systemzeit = f (Dip8
und Poti - Wert). Die Übernahme erfolgt erst
bei Zurückschalten von DIP 4.
Wird der DIP-Schalter wieder zurückgeschal-
tet, ohne das sich der Poti - Wert außerhalb
seines ‚Schwingungsbereiches' geändert hat,
so wird kein neuer Wert als Systemzeit bzw.
Grenzwert übernommen (zur Vermeidung von
Fehlbedienungen).

6.1.14. Funktion des DIP 5

Erweiterung der Empfangsreichweite bei Einlernvorgang
Mit einschalten von DIP5 kann die Reichweitenreduzierung auf 5m im Lernmodus abgeschaltet
werden, d.h. es wird zum Einlernen der volle Empfangsbereich des Empfängers genutzt, um
z.B. weiter entfernte Sender mit guter Signalstärke einlernen zu können.
Achtung: alle eintreffenden EnOcean Telegramme werden (intern) über die serielle Schnittstelle
übertragen. Die Reaktionszeit des Empfängers kann dadurch dauerhaft reduziert werden.
(Sonderfunktion des RCM121DB wird dabei nicht genutzt)
Deshalb unbedingt nach dem Einlernen den DIP 5 wieder auf OFF schalten!
