Montage- und Betriebsanleitung
Funk – Druck – Abfrage RSS R1; RSS P1

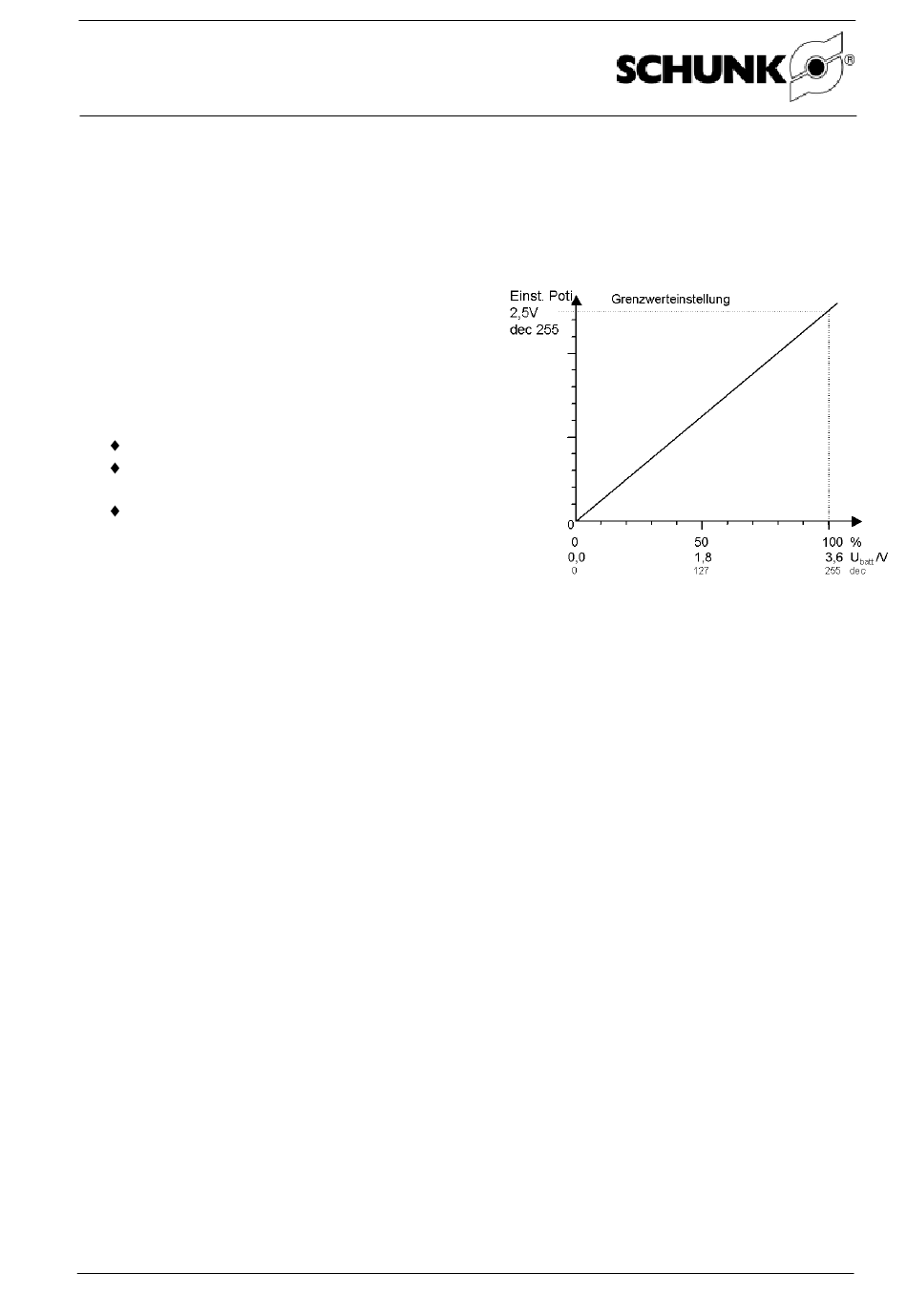

6.1.10.
Bei Einschalten des DIP-Schalters 3 im Status
AKTIV und WATCHDOG wird der aktuelle Poten-
tiometer (Poti) Wert gespeichert. Die LED reagiert
während des Einstellmodus (DIP 3 ON) direkt auf
einen sich verändernden Poti - Wert.
Tip um den Grenzwert auf ca. 5% unter den aktuel-
len Batterielevel einzustellen:
Potentiometer drehen bis die LED aus geht
dann um 1 Umdrehung zurückdrehen ( LED
geht wieder an)
DIP 3 auf OFF stellen
Eine Hysterese von 3 Stufen (ca. 1%) gewährleistet im
Grenzbereich eine ruhige Funktion der Anzeige.
Wird der DIP-Schalter wieder zurückgeschaltet,
ohne das sich der Poti - Wert außerhalb seines
‚Schwingungsbereiches' geändert hat, so wird kein
neuer Wert als Systemzeit bzw. Grenzwert über-
nommen (zur Vermeidung von Fehlbedienungen).
6.1.11.
Funktionsänderung des Ausgangssignals DO1
Ausgang DO1 wird nicht per Funk empfangen sondern ist „NICHT DO2".
DIP6 = ON:
6.1.12.
Aktuellen gesendeten Analogwert - 0,5V
Dip7: Der aktuelle Wert des Analogwertes minus 0,5 V wird als Grenzwert für die Batterie-
überwachung übernommen
Einstellung des Grenzwertes für die Batterieüberwachung

Einstellung des Ausgangsverhaltens

Einlernen des Grenzwertes (Schwellwert Teachen)

20 Druckdatum 14.06.2010
