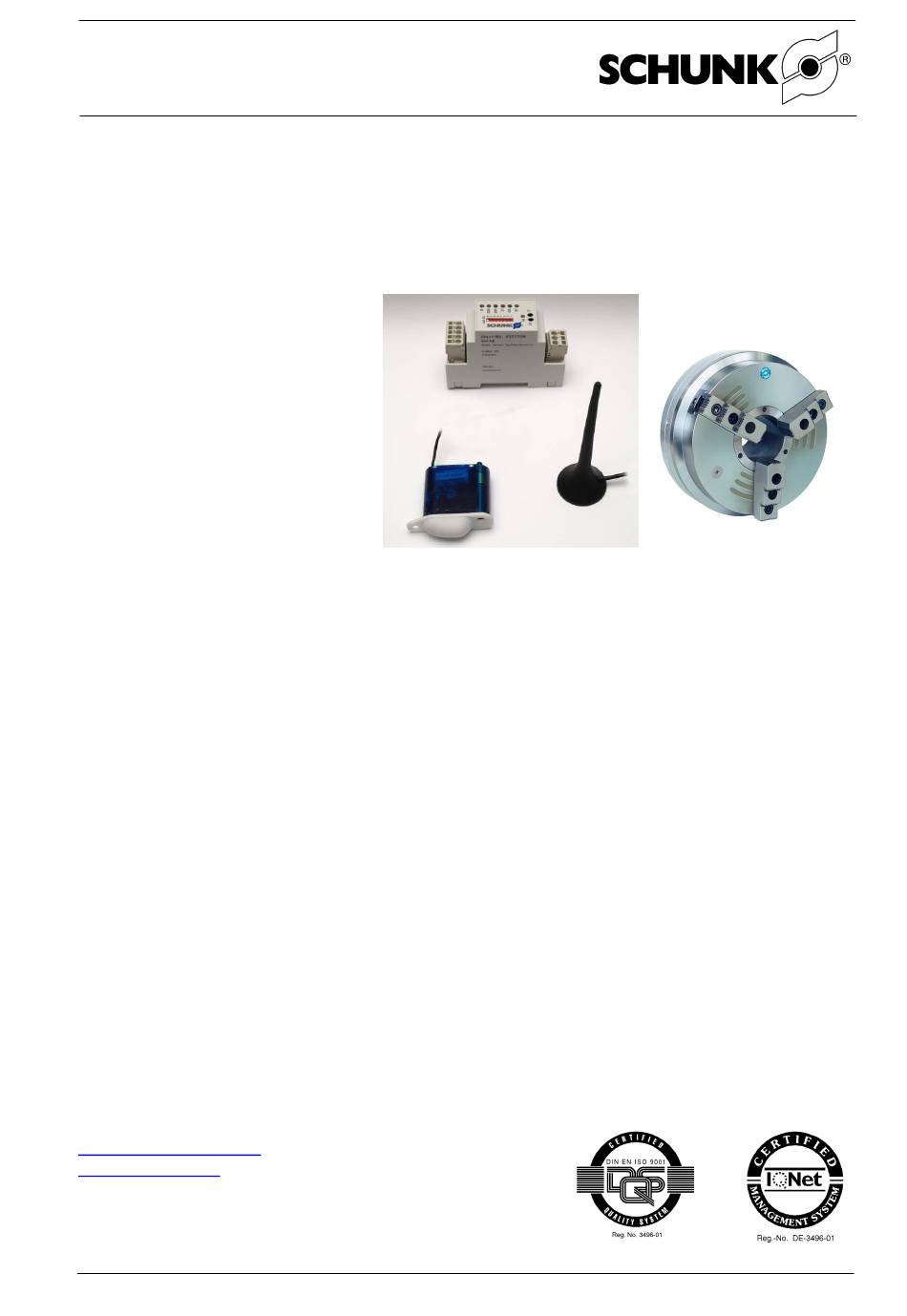

Montage- und Betriebsanleitung
Funk – Druck – Abfrage RSS R1; RSS W1
RSS R1/W1
E
MPFÄNGER
RSS R1
S
ENDER
RSS W1
Sehr geehrter Kunde,
wir gratulieren zu Ihrer Entscheidung für SCHUNK. Damit haben Sie sich für höchste
Präzision, hervorragende Qualität und besten Service entschieden.
Sie erhöhen die Prozesssicherheit in Ihrer Fertigung und erzielen beste
Bearbeitungsergebnisse – für die Zufriedenheit Ihrer Kunden.
SCHUNK-Produkte werden Sie begeistern.
Unsere ausführlichen Montage- und Betriebshinweise unterstützen Sie dabei.
Sie haben Fragen? Wir sind auch nach Ihrem Kauf jederzeit für Sie da. Sie erreichen uns
unter den aufgeführten Kontaktadressen im letzten Kapitel dieser Betriebsanleitung.
Mit freundlichen Grüßen
Ihre H.-D. SCHUNK GmbH & Co.
Spanntechnik KG
Lothringer Str. 23
D-88512 Mengen
Tel. +49-7572-7614-55
Fax +49-7572-7614-39
futter@de.schunk.com
www.schunk.com
Dokument-Stand: 14.06.2010
1
Druckdatum 14.06.2010
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SCHUNK RSS W1

Inhaltszusammenfassung für SCHUNK RSS W1

  • Seite 1 ENDER RSS W1 Sehr geehrter Kunde, wir gratulieren zu Ihrer Entscheidung für SCHUNK. Damit haben Sie sich für höchste Präzision, hervorragende Qualität und besten Service entschieden. Sie erhöhen die Prozesssicherheit in Ihrer Fertigung und erzielen beste Bearbeitungsergebnisse – für die Zufriedenheit Ihrer Kunden.

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 Inhaltsverzeichnis SICHERHEIT ............................3 1.1......................... 3 YMBOLERKLÄRUNG 1.2....................3 ESTIMMUNGSGEMÄßER EBRAUCH 1.3........................3 ICHERHEITSHINWEISE GEWÄHRLEISTUNG ..........................5 BENÖTIGTE KOMPONENTEN ......................5 TECHNISCHE DATEN .......................... 6 4.1.

  • Seite 3: Sicherheit

    Das Funksystem RSS dient zur Übertragung der Sensorzustände mittels einer Funkstrecke von der Sendeeinheit zum Empfänger. Beim System RSS W1 handelt es sich um die Abfrage des Spannweges. Die Aufgabe des Sys- tems ist die Erkennung einer ordnungsgemäßen Spannstellung beim Spannen des Werkstücks von außen.
  • Seite 4 Bei Montage-, Umbau-, Wartungs- und Einstellarbeiten sind die Energiezufüh- rungen zu entfernen. Zusätzliche Bohrungen, Gewinde oder Anbauten, die nicht als Zubehör von SCHUNK angeboten werden, dürfen nur mit Genehmigung der Fa. SCHUNK an- gebracht werden. Zur Vermeidung von schweren Körperverletzungen oder erhebliche Sachschä- den, dürfen an den Geräten nur qualifizierte Personen arbeiten.

  • Seite 5: Gewährleistung

    Schmierintervalle. Grundsätzlich sind werkstücksberührende Teile und Verschleißteile nicht Bestandteil der Gewährleistung . Beachten Sie hierzu auch unsere Allgemeinen Geschäftsbe- dingungen (AGB). Diese finden Sie als PDF auf unserer Webseite www.de.schunk.com unter „Service“ bei den „Verkaufs- und Lieferbedingungen“. Gewährleistung der Batterie für 3 Jahre, bei optimalen Bedingungen bis zu 5 Jahren (z.B. bei 10 Sekunden Watchdog- Signal, Umgebungstemperatur 20 Grad Celsius).

  • Seite 6: Technische Daten

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 4. Technische Daten Sollten Sie weitere technische Daten benötigen, so können Sie diese in unserem Katalog ein- sehen. Es gilt jeweils die letzte Fassung (lt. Dokument AGB im Kapitel 2.3) 4.1.

  • Seite 7: Allgemeine Technische Daten Rss-W1

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 4.2. Allgemeine technische Daten RSS-W1 Bezeichnung Technische Daten RSS-W1 Sendefrequenz 868,3 MHz Sensoranschluss Zweileiter zum Drucksensor Gehäusematerial Aaldit Giessharz Schutzklasse IP67 Lithium Baterien, Lebensdauer bei 1 Sendung / 10Sekunde, Spannungsversorgung länger 7 Jahre...

  • Seite 8: Informationen Zur Funkstrecke Und Reichweite

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 4.2. Informationen zur Funkstrecke und Reichweite Der Sender schickt Telegramme mit 868MHz an den Empfänger. Der Empfänger prüft die ein- gehenden Telegramme und steuert damit seine Ausgänge. Diese Funkstrecke kann grundsätzlich durch andere Funksysteme oder Systeme, welche Funk- signale aussenden, gestört werden.

  • Seite 9: Erste Schritte

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 5. Erste Schritte 5.1. Montage 5.1.1. Montage des Sendmoduls RSS-W1 bei ROTA TB/EP Vorderendfutter mit Eilhub (LH) Sie bekommen das System komplett montiert geliefert. Die folgende Montageanweisung dient nur eventueller Wartungsarbeiten.

  • Seite 10: Schaltungsvorschläge Zur Anbindung An Ihre Anlage

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 5.1.3. Schaltungsvorschläge zur Anbindung an Ihre Anlage Variante 1, wenn Ihre Anlage digitale Eingänge frei hat. WD auf Eingang 1. Dieser muss High sein, sonst ist der Funkverkehr gestört.

  • Seite 11: Inbetriebnahme

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 5.2. Inbetriebnahme 5.2.1. Allgemeine Hinweise Prüfen Sie vor der Inbetriebnahme das Gerät auf eventuelle Transportschäden. Bei me- chanischen Beschädigungen darf das Gerät nicht in Betrieb genommen werden. Lesen diese Gebrauchs- und Montageanleitung sorgfältig und beachten Sie die technischen...

  • Seite 12: Prüfung Der Position Der Antenne

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 Bedeutung der LED D02: Aus, wenn Spannstellung erreicht. Schnappschalter geschlossen.  Arbeiten ist sicher. Wenn die LED leuchtet: Warnung, Druck zu niedrig oder Futter auf. Sollte die Einlernprozedur fehlgeschlagen haben, versuchen Sei es bitte ein zweites Mal.

  • Seite 13: Detaillierte Funktionsbeschreibung

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 6. Detaillierte Funktionsbeschreibung 6.1. RSS R1 6.1.1. LED LED (Farbe) Status Bedeutung US (grün) Status Spannungsversorgung keine Spannungsversorgung vorhanden 24 V DC OK WD (rot) Status Systemcheck und Betriebsmodus Betriebszustand aktiv (Empfang aktiv) / 15ms „aufblitzen“...

  • Seite 14: Allgemeine Beschreibung

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 6.1.3. Allgemeine Beschreibung Abbildung 4: Blockschaltbild des Empfängers Für den Betrieb des Funkempfängers ist eine Spannungsversorgung von 12...24V DC erforder- lich. Der Anschluss erfolgt mit Steckverbindern mit Cage Clamp® Anschluss. Zum Empfang der Funktelegramme wird eine externe Magnetantenne für den Frequenzbereich 868 MHz benötigt.

  • Seite 15: Funktionsbeschreibung Auslieferzustand

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 Mit der Level-Control wird bei jedem Telegramm der aktuelle Batteriezustand auf einen einstell- baren Grenzwert überwacht. Bei unterschreiten des Grenzwertes geht der Ausgang in den LOW-Zustand und die LED ist AUS.

  • Seite 16: Zeitverhalten

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 Status Beschreibung WATCHDOG telegramme des gelernten Sensors eingetroffen sind. Die Einstellung der Systemzeit kann mit dem Systemcheck-Poti oder per DIP-Schalter erfolgen. Ist die Zeit zwischen zwei Telegrammen größer als die Überwachungszeit, so signalisiert die System-LED dies mit Dauerlicht.

  • Seite 17: Sender-Id Löschen

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 6.1.8. Sender-ID löschen Um einen neuen Sender einzulernen ist DIP 1 kurzzeitig auf „ON“ zu schalten (Tastfunktion). Ein zuvor eingelernter Sender wird gelöscht und kann für ca. 30 Minuten nicht nochmals einge- lernt werden (siehe Liste gelöschter Sender).

  • Seite 18: Einstellung Des Grenzwertes Für Die Batterieüberwachung

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 6.1.10. Einstellung des Grenzwertes für die Batterieüberwachung Bei Einschalten des DIP-Schalters 3 im Sta- tus AKTIV und WATCHDOG wird der aktuelle Potentiometer (Poti) Wert gespeichert. Die LED reagiert während des Einstellmodus (DIP 3 ON) direkt auf einen sich verändern-...

  • Seite 19: Einstellen Der Watchdog-Zeit

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 6.1.13. Einstellen der Watchdog-Zeit Beim Einschalten des DIP-Schalters 4 im Sta- tus AKTIV und WATCHDOG wird der aktuelle Poti - Wert gespeichert. Die LED reagiert wäh- rend des Einstellmodus (DIP 4 umgelegt) di- rekt auf einen sich verändernden Poti - Wert...

  • Seite 20: Manuelles Einstellen Der Sender-Id (Programmieren)

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 6.1.15. Manuelles Einstellen der Sender-ID (Programmieren) Durch gleichzeitiges Betätigen von DIP3 und DIP4 im Status INAKTIV wird der Schaltaktor in den Programmiermodus gesetzt. Während der Einstellung des ersten ID-Bytes (ID0) blinkt die LC-LED (incl. Ausgang) mit 0,5 Hz für 10s.

  • Seite 21: Ausgangsverhalten Des Watchdog

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 6.1.16. Ausgangsverhalten des Watchdog Betriebsmo- Ursache Verhalten (Ausgang S) Betrieb Watchdog angesprochen Ausgang LOW Watchdog nicht angespro- Ausgang HIGH chen Lernen Ausgang LOW Inaktiv Ausgang LOW 6.1.17. Prinzipschaltbild der Software Abbildung 5: Prinzipschaltbild 6.2.

  • Seite 22: Fehlerbehebung

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 7. Fehlerbehebung 7.1. Kein Signal beim Spannen? Mögliche Ursache Maßnahmen zur Behebung  die komplette Einheit austauchen Batterie leer  die komplette Einheit austauchen Kabel defekt  die komplette Einheit demontieren, Einheit verschmutzt ...

  • Seite 23: Zusammenbauzeichnungen

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 9. Zusammenbauzeichnungen 9.1. Schnappschalter IP 67 Druckdatum 14.06.2010...

  • Seite 24: Funkempfänger Rss R1

    Montage- und Betriebsanleitung Funk – Druck – Abfrage RSS R1; RSS W1 9.2. Funkempfänger RSS R1 Abbildung 6: Funkempfänger RSS R1 Druckdatum 14.06.2010...
