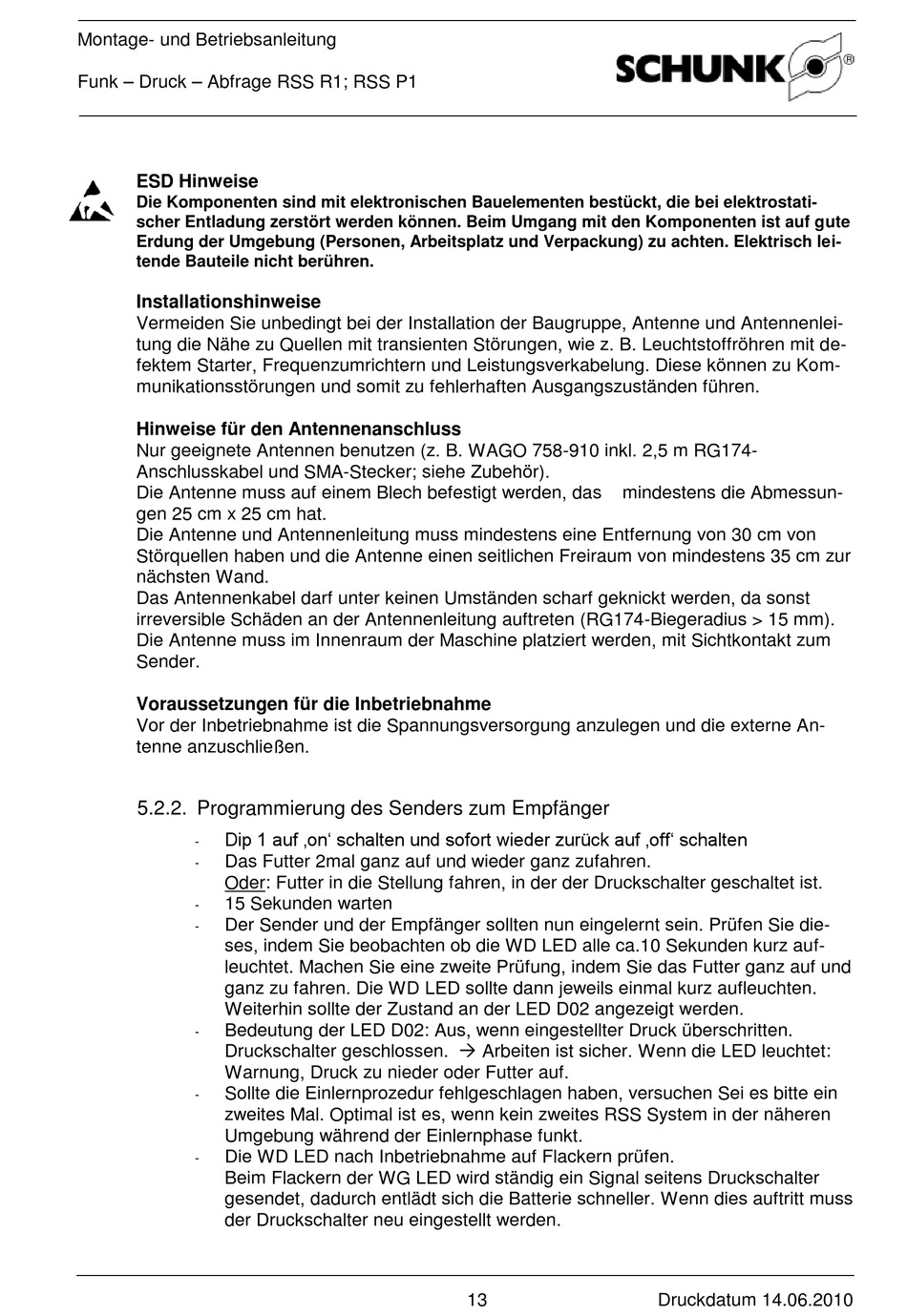

Montage- und Betriebsanleitung
Funk – Druck – Abfrage RSS R1; RSS P1
ESD Hinweise
Die Komponenten sind mit elektronischen Bauelementen bestückt, die bei elektrostati-
scher Entladung zerstört werden können. Beim Umgang mit den Komponenten ist auf gute
Erdung der Umgebung (Personen, Arbeitsplatz und Verpackung) zu achten. Elektrisch lei-
tende Bauteile nicht berühren.
Installationshinweise
Vermeiden Sie unbedingt bei der Installation der Baugruppe, Antenne und Antennenlei-
tung die Nähe zu Quellen mit transienten Störungen, wie z. B. Leuchtstoffröhren mit de-
fektem Starter, Frequenzumrichtern und Leistungsverkabelung. Diese können zu Kom-
munikationsstörungen und somit zu fehlerhaften Ausgangszuständen führen.
Hinweise für den Antennenanschluss
Nur geeignete Antennen benutzen (z. B. WAGO 758-910 inkl. 2,5 m RG174-
Anschlusskabel und SMA-Stecker; siehe Zubehör).
Die Antenne muss auf einem Blech befestigt werden, das
gen 25 cm x 25 cm hat.
Die Antenne und Antennenleitung muss mindestens eine Entfernung von 30 cm von
Störquellen haben und die Antenne einen seitlichen Freiraum von mindestens 35 cm zur
nächsten Wand.
Das Antennenkabel darf unter keinen Umständen scharf geknickt werden, da sonst
irreversible Schäden an der Antennenleitung auftreten (RG174-Biegeradius > 15 mm).
Die Antenne muss im Innenraum der Maschine platziert werden, mit Sichtkontakt zum
Sender.
Voraussetzungen für die Inbetriebnahme
Vor der Inbetriebnahme ist die Spannungsversorgung anzulegen und die externe An-
tenne anzuschließen.
5.2.2. Programmierung des Senders zum Empfänger
Dip 1 auf ‚on' schalten und sofort wieder zurück auf ‚off' schalten
-
Das Futter 2mal ganz auf und wieder ganz zufahren.
-
Oder: Futter in die Stellung fahren, in der der Druckschalter geschaltet ist.
15 Sekunden warten
-
Der Sender und der Empfänger sollten nun eingelernt sein. Prüfen Sie die-
-
ses, indem Sie beobachten ob die WD LED alle ca.10 Sekunden kurz auf-
leuchtet. Machen Sie eine zweite Prüfung, indem Sie das Futter ganz auf und
ganz zu fahren. Die WD LED sollte dann jeweils einmal kurz aufleuchten.
Weiterhin sollte der Zustand an der LED D02 angezeigt werden.
Bedeutung der LED D02: Aus, wenn eingestellter Druck überschritten.
-
Druckschalter geschlossen.  Arbeiten ist sicher. Wenn die LED leuchtet:
Warnung, Druck zu nieder oder Futter auf.
Sollte die Einlernprozedur fehlgeschlagen haben, versuchen Sei es bitte ein
-
zweites Mal. Optimal ist es, wenn kein zweites RSS System in der näheren
Umgebung während der Einlernphase funkt.
Die WD LED nach Inbetriebnahme auf Flackern prüfen.
-
Beim Flackern der WG LED wird ständig ein Signal seitens Druckschalter
gesendet, dadurch entlädt sich die Batterie schneller. Wenn dies auftritt muss
der Druckschalter neu eingestellt werden.
mindestens die Abmessun-
13 Druckdatum 14.06.2010
