Montage- und Betriebsanleitung
Funk – Druck – Abfrage RSS R1; RSS P1
5.1.3. Montage und Elektrischer Anschluss des Empfängers RSS R1
Befestigen Sie den Empfänger in einem Schaltschrank durch
-
Aufrastung auf einer DIN Schiene (EN50022)
Verdrahten Sie den Empfänger:
-
Antennenbuchse X1:
-
Steckverbinder X2:
-
-
-
Steckverbinder X3:
-
-
-
-
-
Empfehlung
Wenn der Spanndruck nicht ausreichend (D02=High) ist, oder wenn die Funkstrecke
gestört ist (WD=Low), sollte die Spindel unbedingt aus Sicherheitsgründen stillgelegt
werden.
Befestigen Sie die Antenne mittels des Magnetfußes im Innenraum der Maschine.
-
5.1.4. Schaltungsvorschläge zur Anbindung an Ihre Anlage
Variante 1, wenn Ihre Anlage digitale Eingänge frei hat.
WD auf Eingang 1. Dieser muss High sein, sonst ist der Funkverkehr gestört.
D02 auf Eingang 2. Wenn dieser High ist, ist der Druck nicht ausreichend.
Software der Anlage bitte so anpassen, dass die Spindel nur drehen kann, wenn
E1= High und E2= Low ist. Weiterhin bei jedem Zyklus prüfen, dass E2= High werden
muss, wenn das Futter geöffnet wird. So kann die Funktion der Ein- und Ausgänge
sichergestellt werden.
SMA-Buchse für externe Antenne (wir Emp-
fehlen unsere Antenne
RSS-R-A mit Ident.Nr. 0377730)
X2.1 FE Funktionserde
X2.2 + Versorgung DC24DCV+extern
X2.3 - Versorgung DC24V - extern
X3.1 WD Ausgang Watchdog, Highsignal,
wenn Funk IO
X3.2 LC Ausgang Grenzwert, Highsignal, wenn Batterie IO, also
. noch mehr als 2 Wochen Restkapazität hat.
X3.3 DO1 Ausgang 1, wenn DIP6 = 1 DO2 invertiert
X3.4 DO2 Ausgang 2, Highsignal, wenn Spanndruck nicht
. ausreichend.
X3.5 GND Bezugsmasse zu den Ausgängen, Typ
Steckverbinder: WAGO MULTISTECKERSYSTEM Serie 722
11

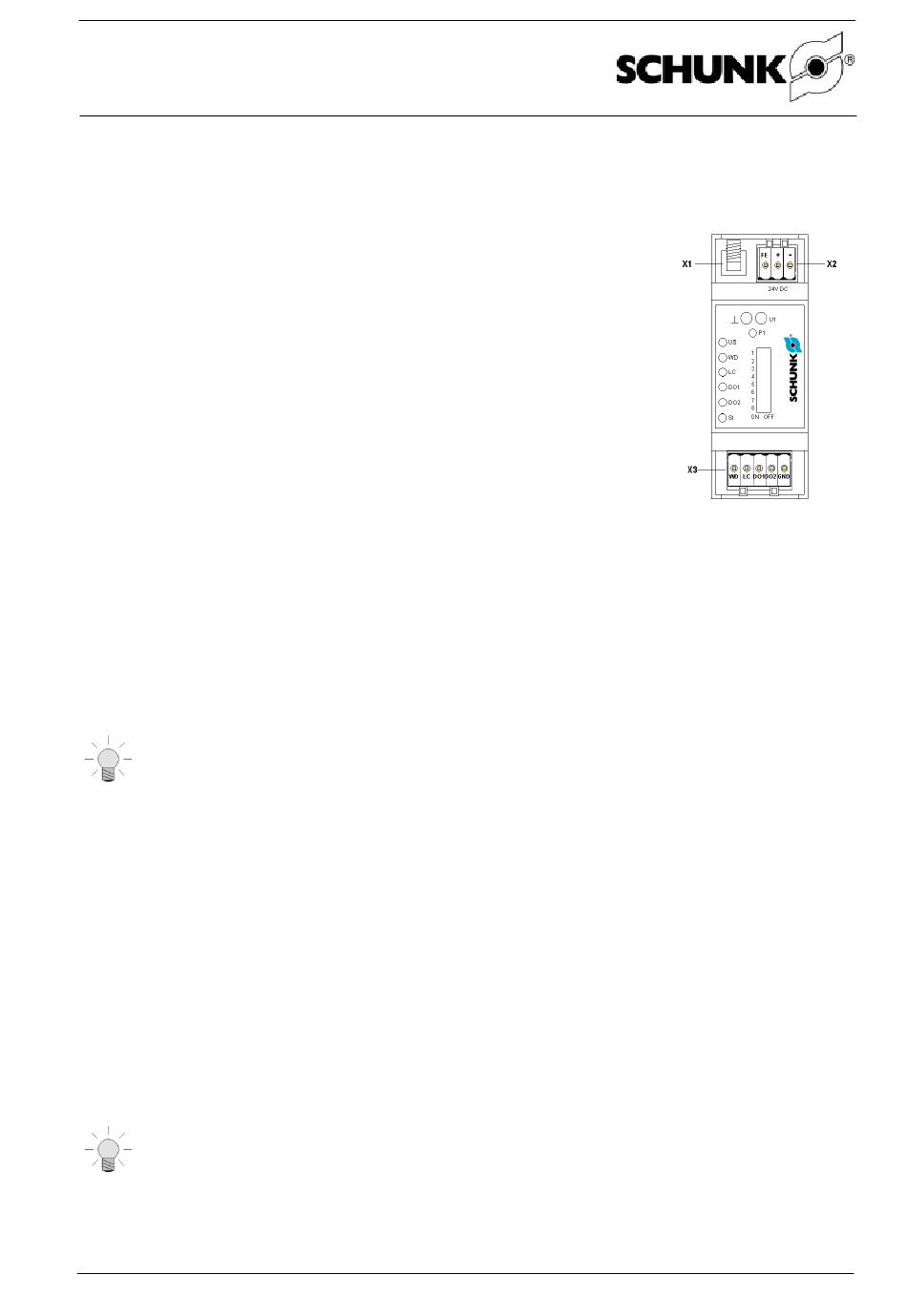

Abbildung 1:
Empfänger RSS R1
.
.
