SCHUNK RSS T2-US Montage- Und Betriebsanleitung
Verwandte Anleitungen für SCHUNK RSS T2-US
Inhaltszusammenfassung für SCHUNK RSS T2-US

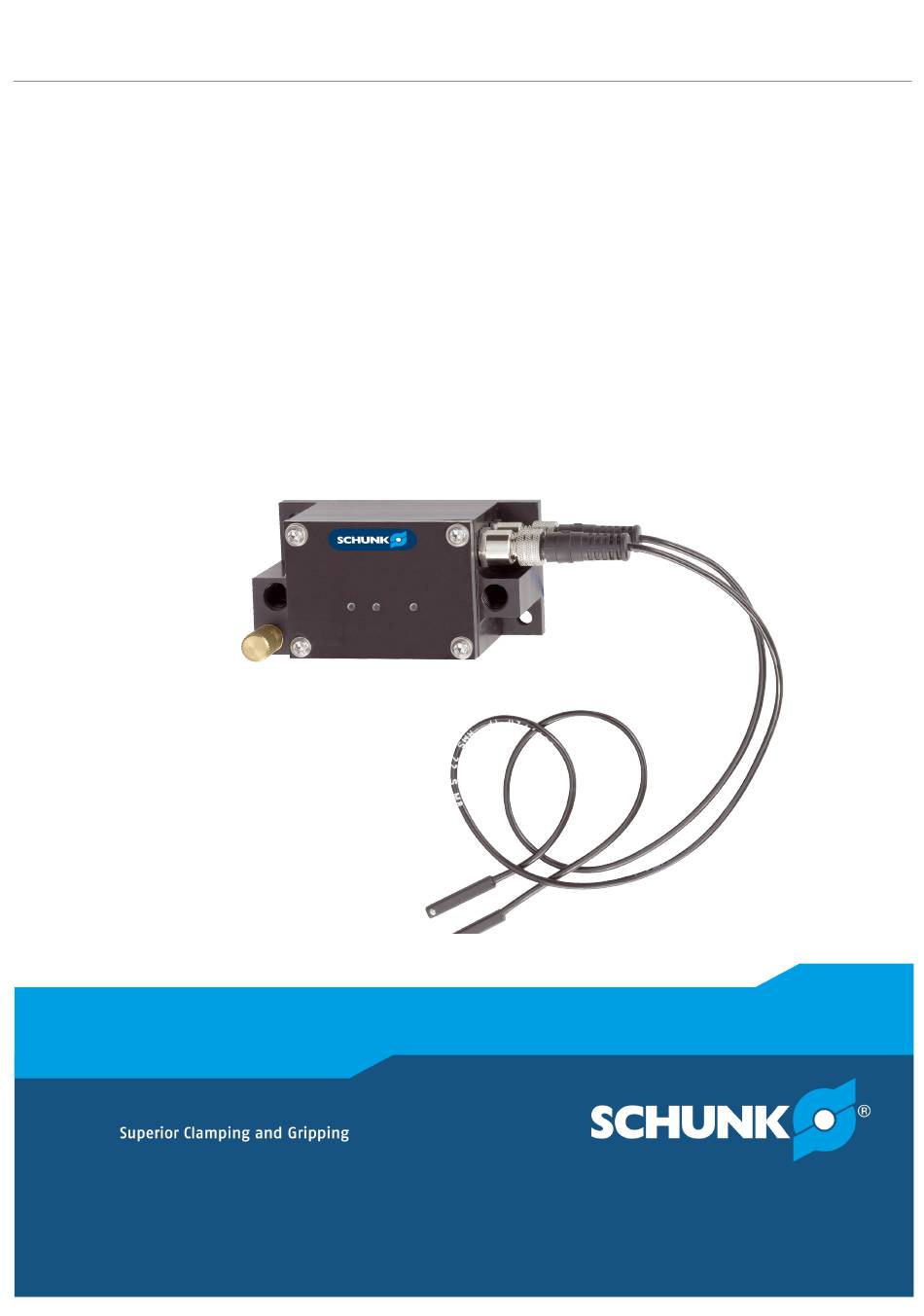

- Seite 1 Original Betriebsanleitung Montage- und Betriebsanleitung Empfänger RSS R1, Sender RSS T2-US/ CA FCC/IC-Zertifizierung Funksensorik RSS mit FCC/IC- Zertifizierung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK GmbH & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 0389448 Auflage: 03.00 | 01.02.2023 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
-
Seite 3: Inhaltsverzeichnis
6.1.7 Funktion der DIP-Schalter .............. 25 6.1.8 Sender-ID löschen .................. 26 6.1.9 Signalisierung des Signalabstandes oder der Signalstärke..... 27 6.1.10 Einstellung des Grenzwertes für die Batterieüberwachung .... 28 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... - Seite 4 6.2.1 Bedienung .................... 32 6.2.2 Betriebsmodus.................. 32 6.2.3 LED - Anzeige .................. 33 Wartung und Pflege .................... 34 Information FCC-Zertifizierung ................ 35 Unterschied zum Vorgängerprodukt ............... 36 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448...
-
Seite 5: Allgemein
Nichtbeachtung kann zu irreversiblen Verletzungen bis hin zum Tod führen. VORSICHT Gefahren für Personen! Nichtbeachtung kann zu leichten Verletzungen führen. ACHTUNG Sachschaden! Informationen zur Vermeidung von Sachschäden. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 6: Mitgeltende Unterlagen
• RSS-T2-US/CA mit zwei Sensoren • Empfänger RSS-R1 mit Antenne RSS-R-A Für Informationen, welche Zubehör-Artikel mit der entsprechenden Produktvariante verwendet werden können, siehe Katalogdatenblatt. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 7: Grundlegende Sicherheitshinweise
Empfänger gemeldet. Es muss sichergestellt werden, dass solche Störungen nicht zu Schäden führen können. Die Watchdogzeit muss auf eine für den Prozess geeignete Zeit eingestellt werden. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 8: Personalqualifikation
Das Servicepersonal des Herstellers ist aufgrund der fachlichen Herstellers Ausbildung, Kenntnisse und Erfahrungen in der Lage, die ihm übertragenen Arbeiten auszuführen und mögliche Gefahren zu erkennen und zu vermeiden. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 9: Hinweise Zum Sicheren Betrieb
Gefahren von dem Produkt ausgehen, die zu schweren Verletzungen, erheblichem Sachschaden und Umweltschaden führen können. • Bestandteile des Produkts nach den örtlichen Vorschriften dem Recycling oder der ordnungsgemäßen Entsorgung zuführen. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 10: Grundsätzliche Gefahren
• Prüfen, ob Abdeckungen und Schutzvorrichtungen gegen das Berühren von spannungsführenden Komponenten angebracht sind. • Anschlussstellen des Produkts nicht berühren, wenn die Energieversorgung eingeschaltet ist. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... - Seite 11 • Den Potenzialausgleich nach den einschlägigen Regeln durch eine Elektrofachkraft unter besonderer Berücksichtigung der tatsächlichen Arbeitsumgebungsbedingungen ausführen lassen. • Die Wirksamkeit des Potenzialausgleichs durch regelmäßige Sicherheitsmessungen nachweisen lassen. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448...
-
Seite 12: Technische Daten
Empfänger RCM 100 DAR Prüfbericht P0ZNNP1P Antenne Ident.-Nr. 0377730 Montage Magnetfuß Kabellänge [m] Anschluss am Kabelende SMA Mini Verwendung Anschluss an Empfänger RSS-R1 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 13: Technische Daten Rss-T2
Abstand von Sender zum Empfänger ab. Die Funkreichweite ist also begrenzt. Insbesondere bei Einstrahlungen im Bereich von über 400MHz wird die Reichweite ebenfalls deutlich eingegrenzt. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... - Seite 14 Mittels der Empfangsstärke LED (SI) an unserem Empfänger kann sehr einfach entschieden werden, ob das System an dem geplanten Ort eine sichere Übertragung bietet oder ob es starke Störungen gibt. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448...
-
Seite 15: Montage
Es müssen Schließer verwendet werden, da das System nur dann eine Änderung des Zustandes der Sensoren erkennt, wenn der eine Sensor offen ist, während sich das Signal des anderen Sensors ändert. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 16: Montage Und Elektrischer Anschluss Des Empfängers Rss R1
- X3.4 DO2 Ausgang 2, Sensorsignal 2, High, wenn Sensor bedämpft. - X3.5 GND Bezugsmasse zu den Ausgängen. 3. Antenne mittels des Magnetfußes auf dem Schaltschrank befestigen. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 17: Inbetriebnahme
Schäden an der Antennenleitung auftreten (RG174- Biegeradius > 15 mm). Voraussetzungen für die Inbetriebnahme Die Spannungsversorgung und die externe Antenne sind angeschlossen. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 18: Programmierung Des Senders Zum Empfänger
2. Gegebenenfalls die Antenne weiter dem Sender annähern, oder die Antenne derart positionieren, dass keine massiven Hindernisse zwischen Antenne und Sender liegen. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 19: Einstellung Der Watchdogzeit Am Empfänger
Sekunde variieren. SCHUNK empfiehlt bei eingeschaltetem DIP 8 die Zeit auf 15 Sekunden zu stellen. 4. DIP 4 auf ‚off‘ schalten (DIP 8 in der gewählten Position belassen!). 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 20: Funktionsbeschreibung
300, dessen empfangene Daten mit einem nachgeschalteten Mikrocontroller verarbeitet werden. Das Programm im Microcontroller lässt sich unterteilen in den Lern- und den Betriebsmodus. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... - Seite 21 AUS. Die Signalstärke eintreffender Telegramme wird durch Blinkcodes mittels SI LED angezeigt, hierdurch kann bereits bei der Inbetriebnahme eine optimale Funkverbindung hergestellt werden. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448...
-
Seite 22: Led
LED orange blinkend Signal mittel LED rot Dauerlicht Signal schlecht LED rot blinkend Signal kritisch Definition blinkend: jeweils 200ms an und 200 ms aus 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 23: Messbuchsen
Signalstärke wird eingelernt. Im Empfangsbereich des Moduls sollten daher keine oder nur wenige Übertragungen anderer Sender stattfinden um ein fehlerhaftes Einlernen zu vermeiden! 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 24: Statusdefinition
Beim Ansprechen des WD wird der letzte Wert der Signalstärke nicht gespeichert (SI-LED) - es wird weiterhin die aktuelle Signalstärke des gelernten Sensoren ausgewertet. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 25: Zeitverhalten
Aktuellen Batteriewert –0,5V als Grenzwert übernehmen * 8 OFF / ON Systemzeiteinstellung OFF= 1 SEKUNDE / ON= 35 SEKUNDEN (bevorzugt) 0-2,5V = 0...1s / 0-2,5V = 0...35s flankengesteuert 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 26: Sender-Id Löschen
Ein Reset (oder Löschen) der „Liste gelöschter Sender“ erfolgt entweder durch Abschalten der Versorgungsspannung oder nachdem für 30 Minuten keine weiteren Sender gelöscht wurden (retriggerbarer Timer). 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 27: Signalisierung Des Signalabstandes Oder Der Signalstärke
LED rot blinkend Signal kritisch < 1,6 * RSSI bedeutet "Received Signal Strength Indication“ und stellt einen Indikator für die Empfangsfeldstärke kabelloser Kommunikationsanwendungen dar. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 28: Einstellung Des Grenzwertes Für Die Batterieüberwachung
Wird der DIP-Schalter wieder zurückgeschaltet, ohne das sich der Poti-Wert außerhalb seines ‚Schwingungsbereiches‘ geändert hat, so wird kein neuer Wert als Systemzeit bzw. Grenzwert übernommen (zur Vermeidung von Fehlbedienungen). 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 29: Einstellung Des Ausgangsverhaltens
Wird der DIP-Schalter wieder zurückgeschaltet, ohne das sich der Poti-Wert außerhalb seines ‚Schwingungsbereiches‘ geändert hat, so wird kein neuer Wert als Systemzeit bzw. Grenzwert übernommen (zur Vermeidung von Fehlbedienungen). 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 30: Funktion Des Dip 5 Erweiterung Der Empfangsreichweite Bei Einlernvorgang
über die RS232 Schnittstelle, da das RCM nach dem Einlernen für 4 s blockiert ist. Der Controller versucht das RCM schnellstmöglich aus dem Lernmodus herauszuschalten. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 31: Manuelles Einstellen Der Sender-Id (Programmieren)
Verhalten (Ausgang S) Betrieb Watchdog angesprochen Ausgang LOW Watchdog nicht angesprochen Ausgang HIGH Lernen Ausgang LOW Inaktiv Ausgang LOW 6.1.17 Prinzipschaltbild der Software 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 32: Rss-T2-Us/Ca
Der Sender sendet alle 10 sek ein Watchdogsignal. Zusätzlich wird bei einer Änderung der Sensorsignale ein Präsenzsignal gesendet. Die Anzeigeelemente am Sender sind während des Normalbetriebs deaktiviert. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 33: Led - Anzeige
Der Sensor 1 ist bedämpft. Der Kontakt des Sensors ist geschlossen. D02 hell leuchtend Der Sensor 2 ist bedämpft. Der Kontakt des Sensors ist geschlossen. Es wird gerade ein Funktelegramm gesendet. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 34: Wartung Und Pflege
Nur die Lebensdauer des Senders ist durch die eingebaute Batterie begrenzt } 3 [/ 12]. Zum Tauschen der Batterie an den Service von SCHUNK wenden. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 35: Information Fcc-Zertifizierung
Der Betrieb dieses Geräts in einem Wohngebiet wird wahrscheinlich Störungen verursachen, in welchem Fall der Benutzer verpflichtet ist, die Störungen auf eigene Kosten zu beseitigen. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... -
Seite 36: Unterschied Zum Vorgängerprodukt
[/ 19]. SCHUNK empfiehlt eine Watchdogzeit von 15 sek. Wird die Watchdogzeit des Empfängers nicht angepasst, kann es vermehrt zu Störmeldungen an der Anlage kommen. 03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung | Montage- und Betriebsanleitung | de | 0389448... - Seite 40 Original Betriebsanleitung SCHUNK GmbH & Co. KG Spann- und Greiftechnik Bahnhofstr. 106 - 134 D-74348 Lauffen/Neckar Tel. +49-7133-103-0 Fax +49-7133-103-2399 info@de.schunk.com schunk.com Folgen Sie uns I Follow us...
