Montage- und Betriebsanleitung
Funk – Druck – Abfrage RSS R1; RSS P1
6.1.15.

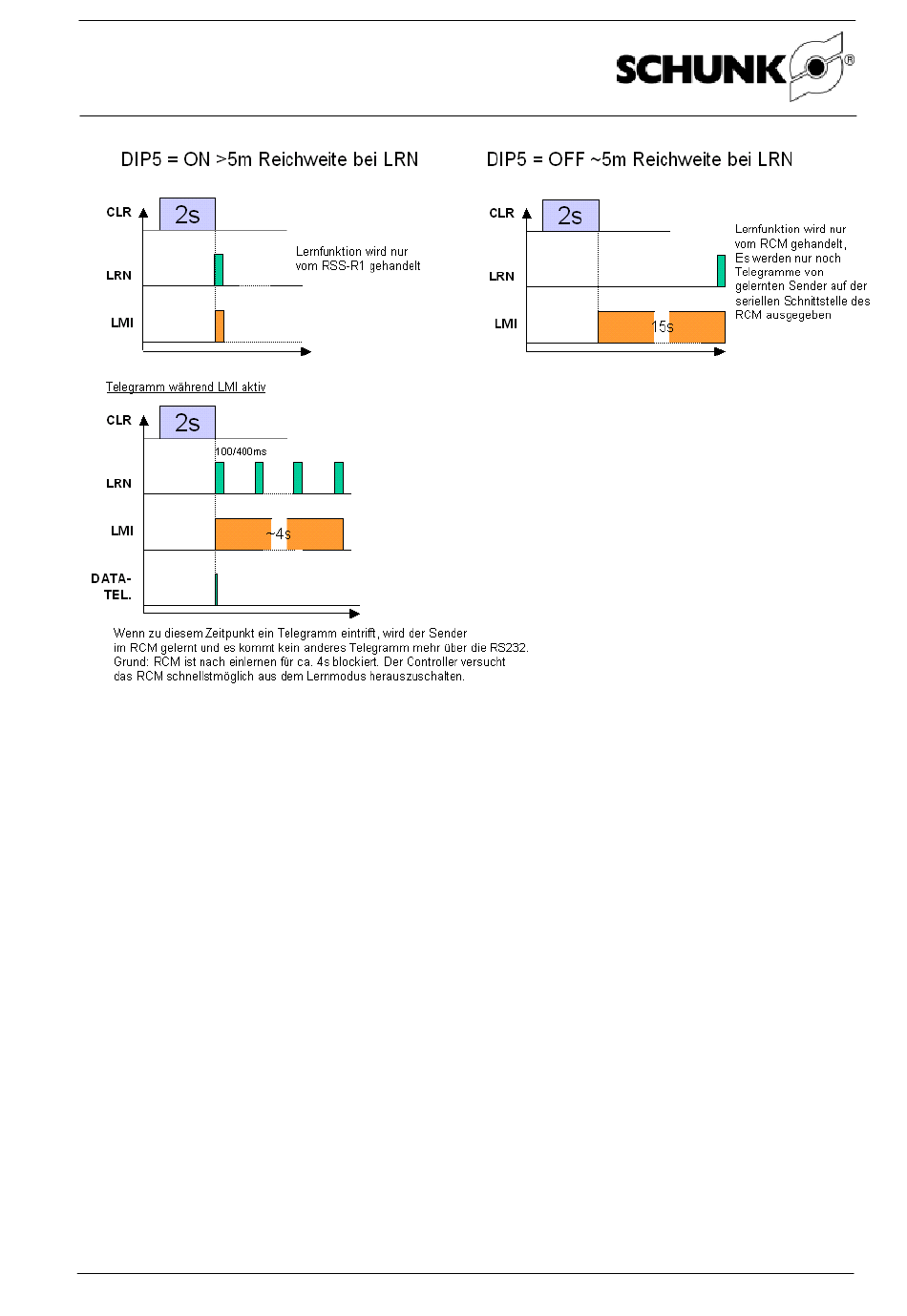

Manuelles Einstellen der Sender-ID (Programmieren)

Durch gleichzeitiges Betätigen von DIP3 und DIP4 im Status INAKTIV wird der Schaltaktor in
den Programmiermodus gesetzt.
Während der Einstellung des ersten ID-Bytes (ID0) blinkt die LC-LED (incl. Ausgang) mit 0,5 Hz
für 10s. Danach leuchtet die LC-LED für 2s für die Übernahme der DIP-Kombination.
Die Eingabe der ID-Bytes 1, 2 und 3 erfolgt in gleicher Weise, wobei zum Abschluss (Über-
nahme ID3) die LC-LED für 10s leuchtet, um genügend Zeit zur Einstellung der Ausgangs-DIP-
Kombination zu haben.
Beispiel ID: 00 | 00| 09 | 88 = 00000000 | 00000000 | 00001001 | 10001000
ID3 ID2 ID1 ID0
DIP 1|2|3|4|5|6|7|8
Hinweis: Beim Einlernen die Reihenfolge von ID0... ID3 beachten
22 Druckdatum 14.06.2010
