Montage- und Betriebsanleitung

Funk – Druck – Abfrage RSS R1; RSS W1

6.1.16.

Betriebsmo-

Ursache

dus

Betrieb

Watchdog angesprochen

Watchdog nicht angespro-

chen

Lernen

Inaktiv

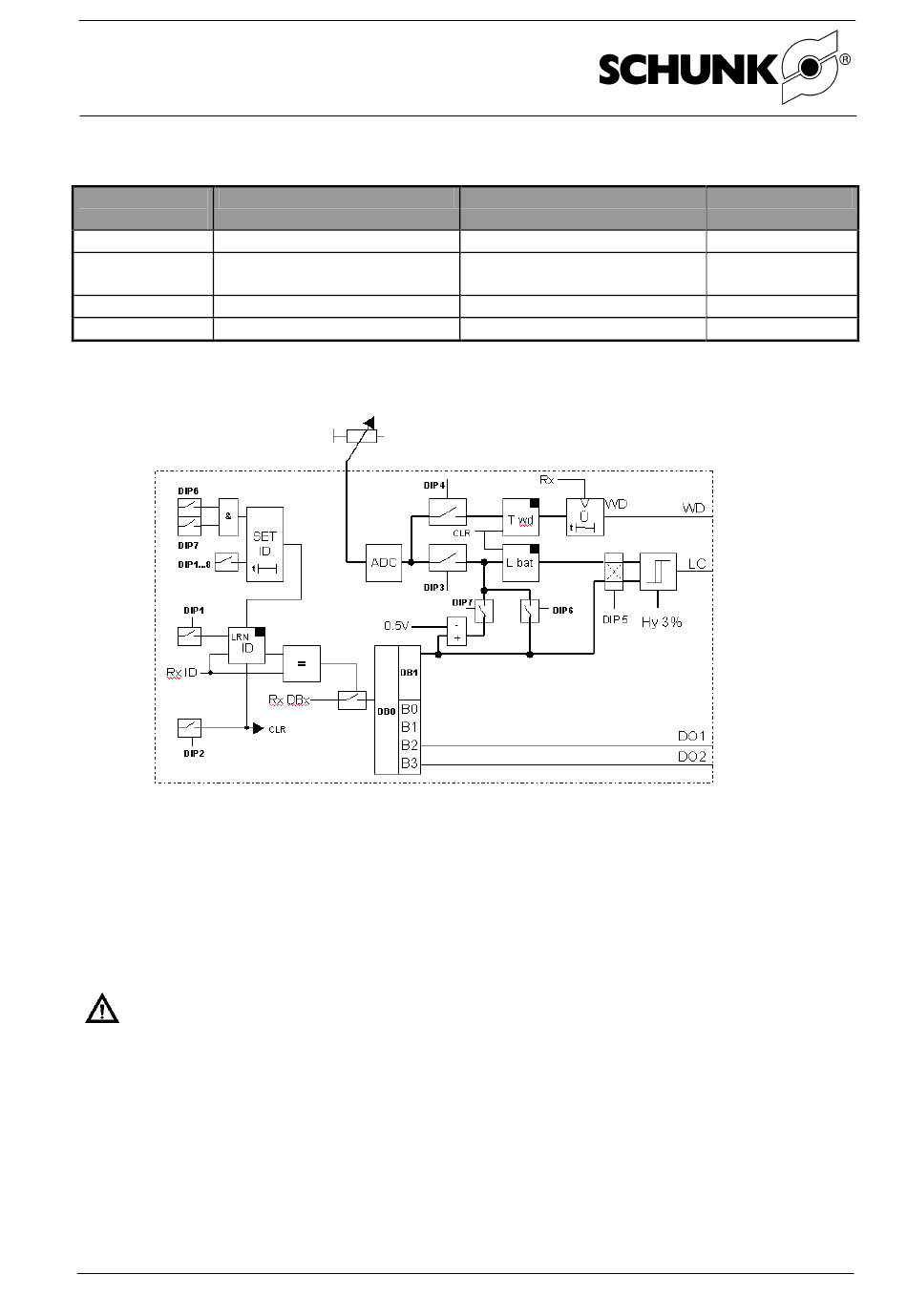

6.1.17. Prinzipschaltbild der Software

Abbildung 5: Prinzipschaltbild

6.2. RSS W1

Das Sendemodul RSS-W1 enthält keine Bedienelemente. Es sendet selbstständig alle 10 Se-

kunden ein Signal. Weiterhin sendet es sofort ein Signal, wenn sich der Zustand des Eingangs

ändert.

Achtung!

Sollte an dem Funkempfänger die rote LED WD länger als 0,2 Sekunden aufleuchten

ist der Funkkontakt gestört. Die Einstellarbeiten müssen unterbrochen werden und es

sollte überprüft werden was den Funkkontakt stört.

6.2.1. Funktionstest

1. Wenn Sie das Futter zufahren und in den Arbeitsbereich gelangt, muss die LED D02

nach kurzer Zeit aufleuchten.

2. Wenn Sie das Futter wieder auffahren und den Arbeitsbereich verlassen, muss die

LED D02 nach kurzer Zeit wieder erlöschen.
