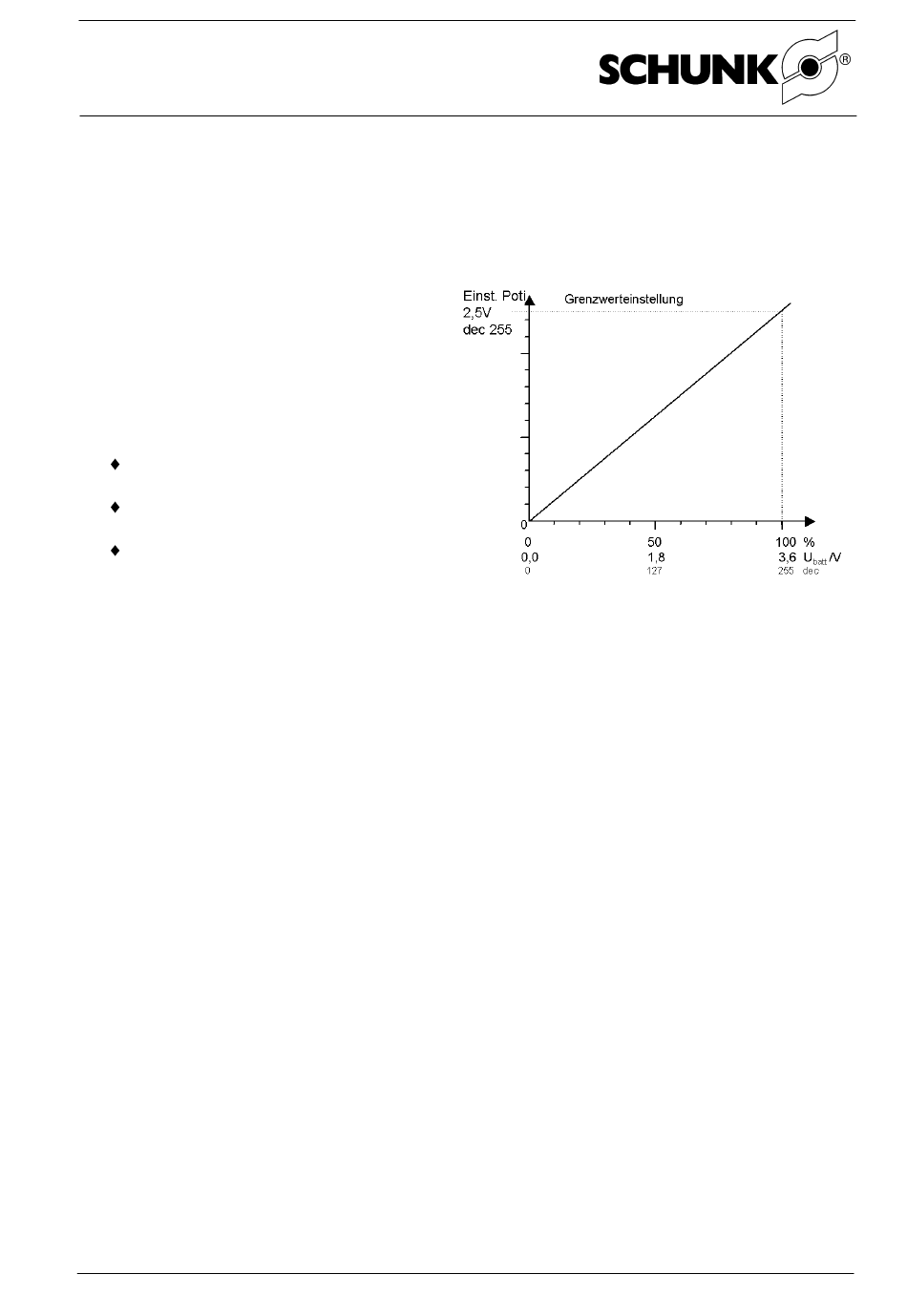

6.1.10. Einstellung des Grenzwertes für die Batterieüberwachung
Bei Einschalten des DIP-Schalters 3 im Sta-
tus AKTIV und WATCHDOG wird der aktuelle
Potentiometer (Poti) Wert gespeichert. Die
LED reagiert während des Einstellmodus
(DIP 3 ON) direkt auf einen sich verändern-
den Poti - Wert.
Tip um den Grenzwert auf ca. 5% unter den
aktuellen Batterielevel einzustellen:
Potentiometer drehen bis die LED aus
geht
dann um 1 Umdrehung zurückdrehen
( LED geht wieder an)
DIP 3 auf OFF stellen
Eine Hysterese von 3 Stufen (ca. 1%) gewährleistet im
Grenzbereich eine ruhige Funktion der Anzeige.
Wird der DIP-Schalter wieder zurückgeschal-
tet, ohne das sich der Poti - Wert außerhalb
seines ‚Schwingungsbereiches' geändert hat,
so wird kein neuer Wert als Systemzeit bzw.
Grenzwert übernommen (zur Vermeidung
von Fehlbedienungen).

6.1.11. Einstellung des Ausgangsverhaltens

Funktionsänderung des Ausgangssignals DO1
Ausgang DO1 wird nicht per Funk empfangen sondern ist „NICHT DO2".
DIP6 = ON:

6.1.12. Einlernen des Grenzwertes (Schwellwert Teachen)

Aktuellen gesendeten Analogwert - 0,5V
Dip7: Der aktuelle Wert des Analogwertes minus 0,5 V wird als Grenzwert für die Batterie-
überwachung übernommen
18 Druckdatum 14.06.2010
