Montage- und Betriebsanleitung
Funk – Druck – Abfrage RSS R1; RSS W1
5. Erste Schritte
5.1.
Montage
5.1.1. Montage des Sendmoduls RSS-W1 bei ROTA TB/EP Vorderendfutter mit
Eilhub (LH)
Sie bekommen das System komplett montiert geliefert. Die folgende Montageanweisung dient
nur eventueller Wartungsarbeiten.
Bausatz Druckabfrage MATCH-code „DAF..." (Einsatz 8704097) auslagern.
-
Baugruppe Einsatz in die Aussparung vorsichtig in das Futter eindrücken. Die zwei In-
-
nensechskantschrauben mit dem geeigneten Schlüssel anschrauben.
5.1.2. Montage und Elektrischer Anschluss des Empfängers RSS R1
Befestigen Sie den Empfänger in einem Schaltschrank durch
-
Aufrastung auf einer DIN Schiene (EN50022)
Verdrahten Sie den Empfänger:
-
Antennenbuchse X1:
-
Steckverbinder X2:
-
-
-
Steckverbinder X3:
-
-
-
-
-
Empfehlung
Wenn der Spannhub nicht ausreichend (D02=High) ist, oder wenn die Funkstrecke
gestört ist (WD=Low), sollte die Spindel unbedingt aus Sicherheitsgründen stillgelegt
werden.
Befestigen Sie die Antenne mittels des Magnetfußes im Innenraum der Maschine.
-
SMA-Buchse für externe Antenne (wir Emp-
fehlen unsere Antenne
RSS-R-A mit Ident.Nr. 0377730)
X2.1 FE
Funktionserde
X2.2 +
Versorgung DC24DCV+extern
X2.3 -
Versorgung DC24V - extern
X3.1 WD
Ausgang Watchdog, Highsignal,
wenn Funk IO
X3.2 LC
Ausgang Grenzwert, Highsignal, wenn Batterie IO, also
.
noch mehr als 2 Wochen Restkapazität hat.
X3.3 DO1
Ausgang 1, wenn DIP6 = 1 DO2 invertiert
X3.4 DO2
Ausgang 2, Highsignal, wenn Spanndruck nicht
.
ausreichend.
X3.5 GND Bezugsmasse zu den Ausgängen, Typ
Steckverbinder: WAGO MULTISTECKERSYSTEM Serie 722
9

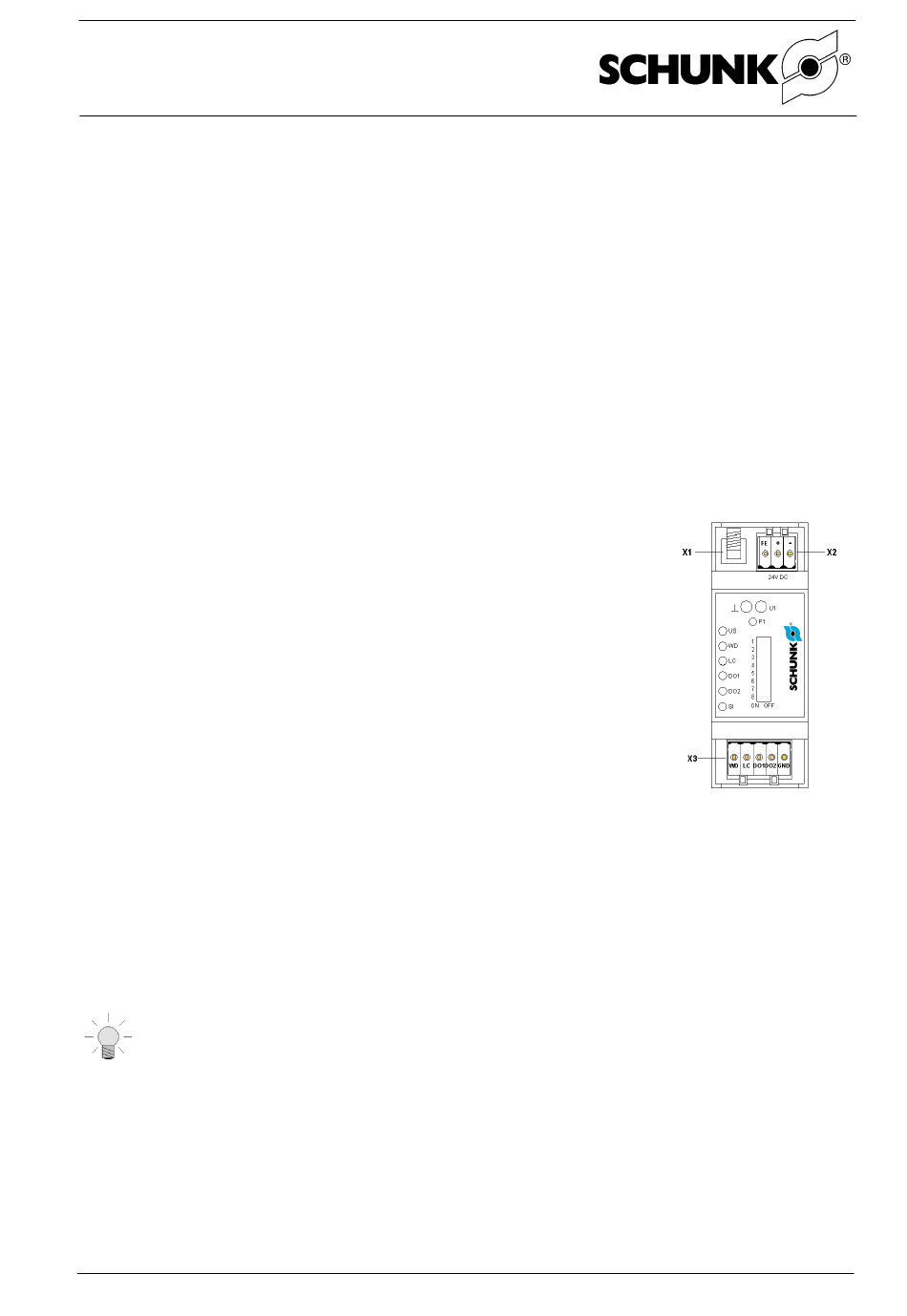

Abbildung 1:
Empfänger RSS R1
.
.
