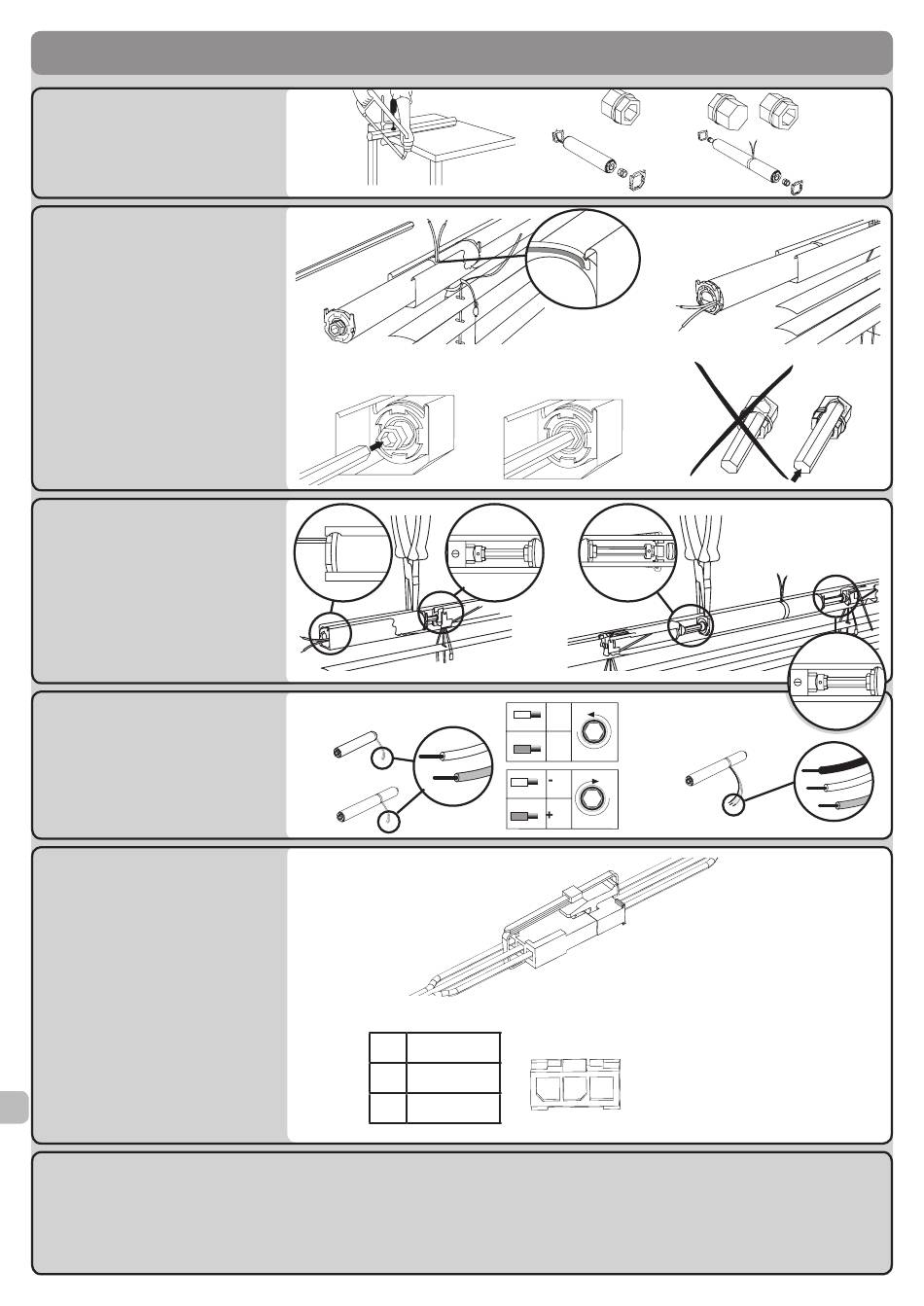

Установка
[1]. Подготовка
а) Отрежьте вал нужной длины.
b) б) Установите
соответствующие зажимы для
карниза и двойные адаптеры
на привод.
[2]. Установка привода в
карнизе
a. Аккуратно вставьте привод
в карниз.
При монтаже привода не
допустите порезов кабеля
электропитания кромкой
карниза!
b. Аккуратно вставьте вал
в каждый двойной адаптер
привода до упора.
[3]. Блокировка привода и вала
a. С помощью подходящего
инструмента сожмите стенки
карниза, чтобы заблокировать
продольное смещение
привода.
b. Для осевой фиксации вала
установите соответствующее
валу стопорное кольцо перед
шнуронамоточной системой
CTS и зафиксируйте его.
[4]. Направление вращения в
соответствии с подключением
Привод LW 25E имеет
дополнительный провод,
предназначенный для
подключения к контроллеру.
Эксплуатировать совместно
с «MOCO 4 DC/DCE» и
испытывать с «LW25 E83 test
tool» или «MOCO 4 DC/DCE».
[5].Spécifique pour LW25 E83
CABLE 0.6M + PLUG
После монтажа и подключения
привода коннекторы должны
быть зафиксированы
.кабельной стяжкой
УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ:
52
Copyright © 2010-2016 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
[1] .a
[2]
.a
.b
[3]
[4]
LV 25 - LW 25
[5]
1
2
3
Изделие не реагирует на команды:
Проверьте:
a. Сетевое электропитание, подключение и
исправность блока питания.
b. Подключение привода.
c. Что валы вставлены до упора в адаптеры
вала привода.
d. Что привод не находится в крайнем
положении.
.b
LV25
+
-
DATA
-
+
1 2 3
Привод вращается в направлении,
противоположном команде
управления:
Проверьте:
а. Подключение привода.
b. При необходимости поменяйте
местами провода.
LW25 - LW25E
OK
LW 25 E
