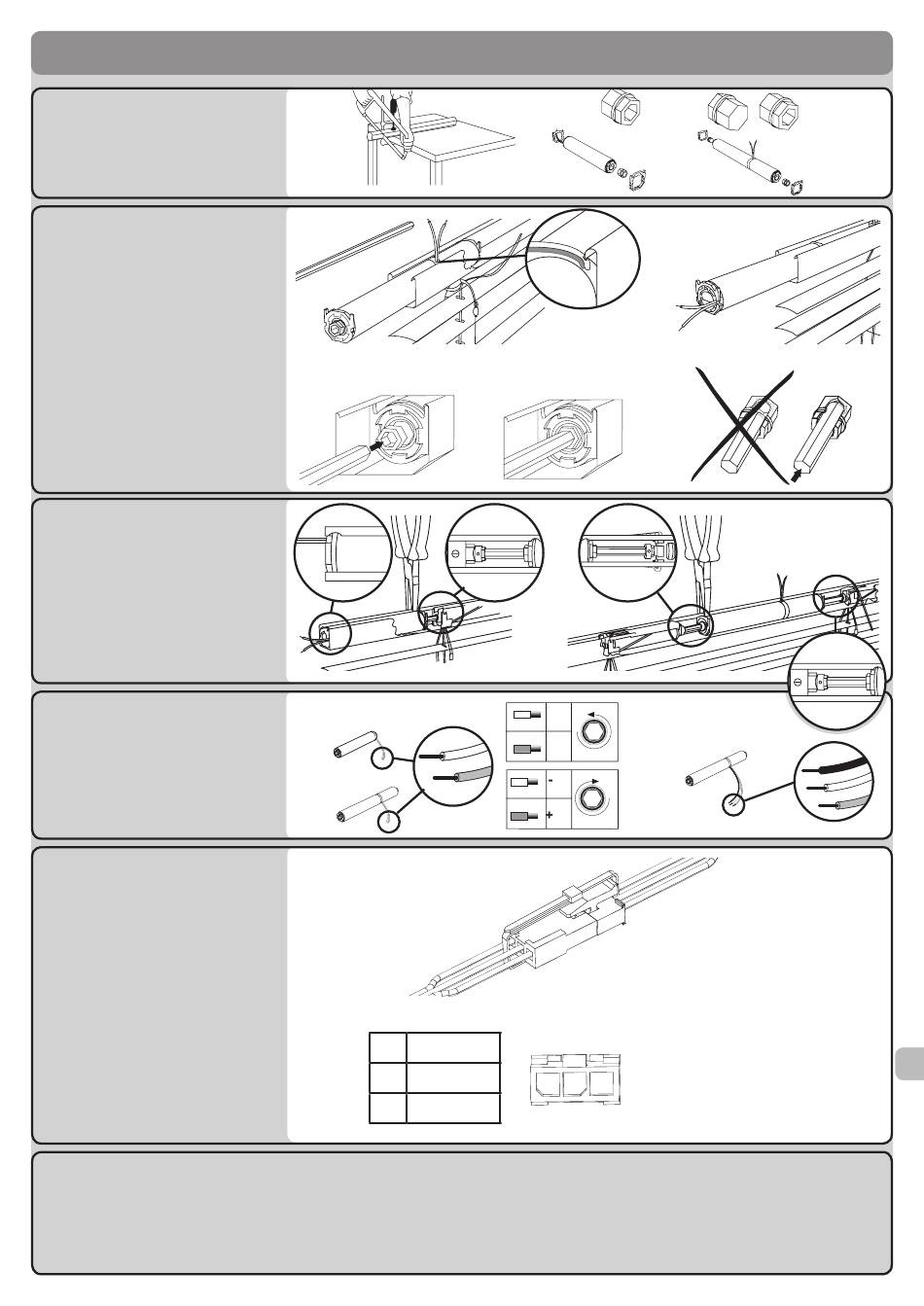

Montáž
[1]. Příprava
a. Zkraťte montážní profil i osu
na požadovanou délku.
b. Osaďte na pohon vymezovací
podložky profilu a adaptéry osy.
[2]. Montáž pohonu
do montážního profilu
a. Zasuňte pohon do montážního
profilu.
Dávejte pozor, abyste
nepoškodili napájecí vodiče
o okraj profilu
při zasouvání pohonu.
b. Nasuňte osy na doraz do
adaptérů na pohonu.
[3]. Zajištění pohonu a osy
a. Vhodným nástrojem
zmáčkněte okraje profilu, abyste
zajistili pohon proti nežádoucímu
pohybu v profilu.
b. Zajištění osy - aretační
kroužky umístěte u navíječů
na opačné straně, než je vývod
žebříčku, a utáhněte červíky.
[4]. Směr otáčení - polarita
vodičů
LW 25E je vybaven přídavným
(fialovým) vodičem snímače
polohy. Tento vodič se smí zapo-
jit jen do vhodné řídicí jednotky!
Pro použití s přístrojem „MOCO
4 DC/DCE" a testování pomocí
nástroje „LW25 E83 test tool"
nebo „MOCO 4 DC/DCE".
[5].Platí pro LW25 E83 CABLE
0.6M + PLUG
Po montáži a zapojení motoro-
vého pohonu musí být konektory
zajištěny kabelovým svazkem.
MOŽNÉ ZÁVADY:
[1] .a
[2]
.a
.b
[3]
[4]
LV 25 - LW 25
[5]
1
2
3
Koncový výrobek nereaguje:
Zkontrolujte:
a. Napájení pohonu.
b. Zapojení motoru.
c. Zda jsou osy správně na doraz zasazeny do
adaptérů osy pohonu.
d. Zda pohon není v koncové poloze.
Copyright © 2010-2016 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
.b
LV25
+
-
DATA
-
+
1 2 3
Pohon se točí obráceným než zadaným
směrem:
Zkontrolujte:
a. Zapojení.
b. V případě potřeby zaměňte vodiče.
LW25 - LW25E
OK
LW 25 E
CS
