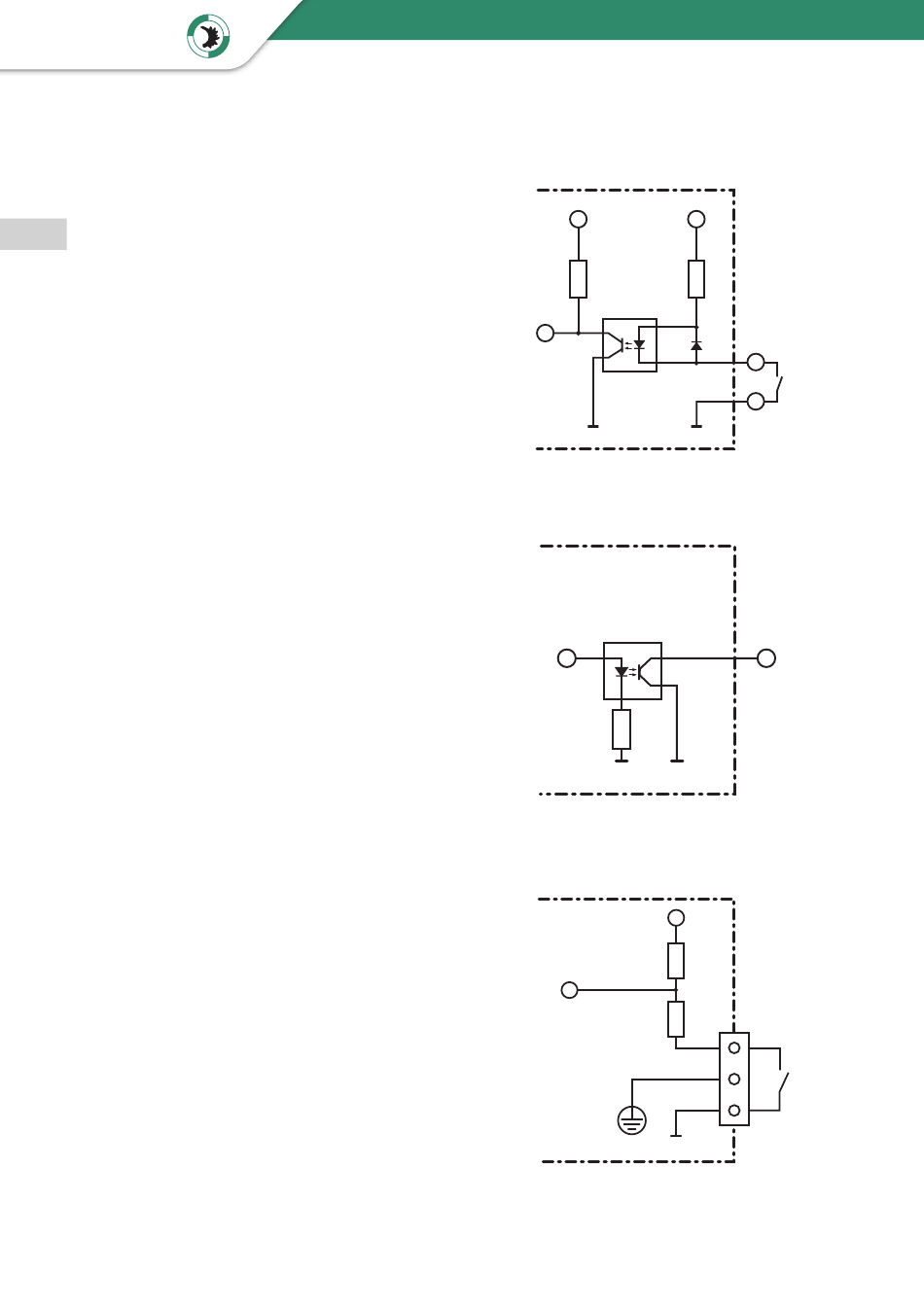

11.3 Schaltungsdiagramme

Digitale Eingänge:
DE
Das Eingangssignal ist aktiv, wenn der
Optokoppler eingeschaltet ist .
Die Eingänge sind aktiviert, wenn der
Eingangspin mit dem GND-Pin
kurzgeschlossen ist .
Digitale Ausgänge:
Ist der digitale Ausgang gesetzt,
so ist der Optokoppler leitend .
Fußschalter:
Das Fußschaltereingangssignal ist
aktiviert, wenn der Eingangspin mit
dem GND-Pin kurzgeschlossen ist .
Legen Sie hier keine externe
Versorgungsspannung an! Dies kann
zu einem Defekt im Gerät führen .
Bedienungsanleitung DC 1000 / DC 1100
Dosiergerät
VCC
Input
Microcontroller
GND
Dosiergerät
Output
Microcontroller
Dosiergerät
Input
Microcontroller
16
VCC
Opto-
koppler
D2
GND
Opto-
koppler
GND GND
4k7
33R
WS
SW
GND
I/O-Port
Input
I/O-Port
Output
Fuß-
schalter
