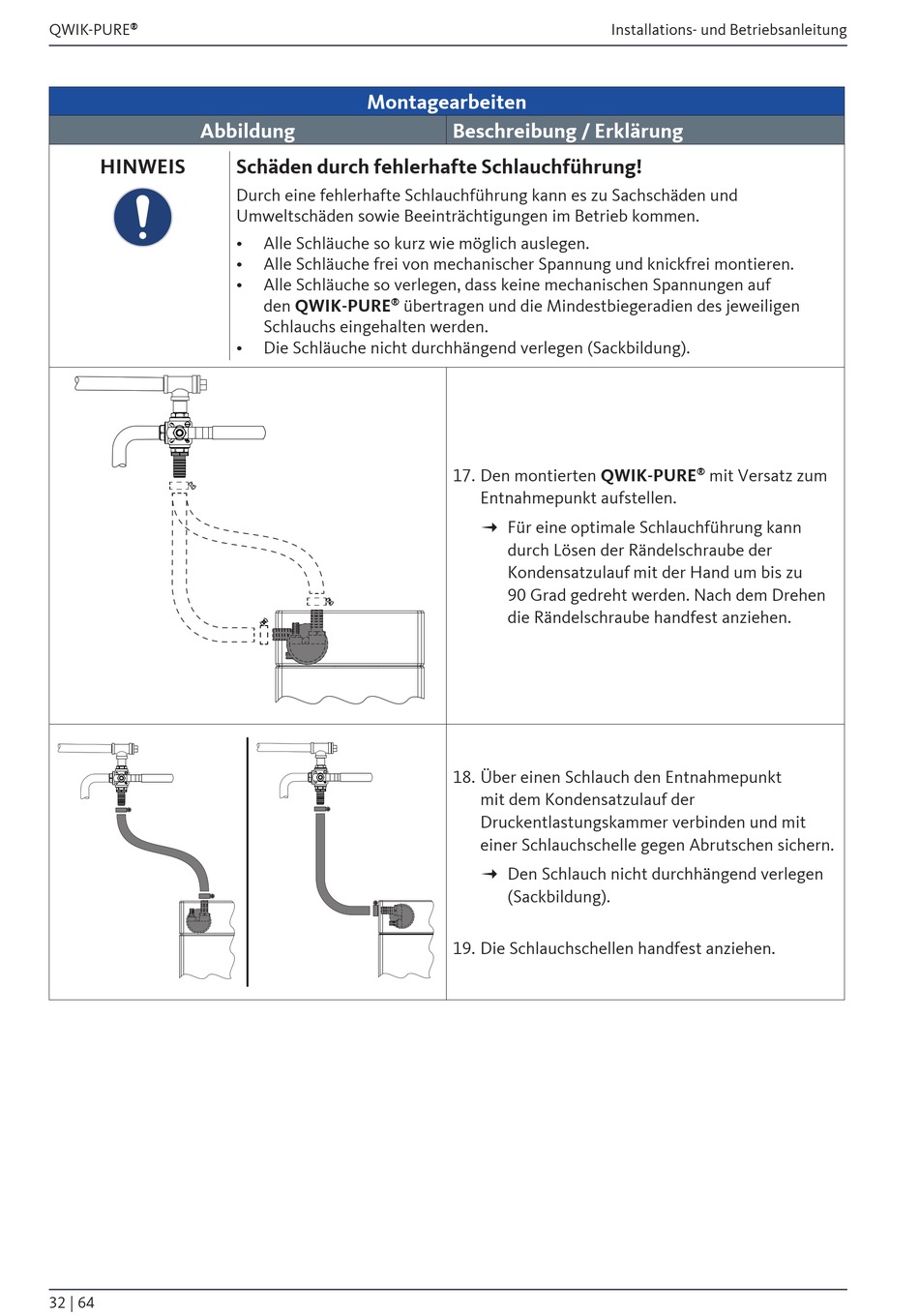

Montagearbeiten
Schäden durch fehlerhafte Schlauchführung!
Durch eine fehlerhafte Schlauchführung kann es zu Sachschäden und
Umweltschäden sowie Beeinträchtigungen im Betrieb kommen.
•
Alle Schläuche so kurz wie möglich auslegen.
•
Alle Schläuche frei von mechanischer Spannung und knickfrei montieren.
•
Alle Schläuche so verlegen, dass keine mechanischen Spannungen auf
den QWIK‑PURE
übertragen und die Mindestbiegeradien des jeweiligen
®
Schlauchs eingehalten werden.
•
Die Schläuche nicht durchhängend verlegen (Sackbildung).
Installations- und Betriebsanleitung
Beschreibung / Erklärung
17. Den montierten QWIK‑PURE
Entnahmepunkt aufstellen.
0 Für eine optimale Schlauchführung kann
durch Lösen der Rändelschraube der
Kondensatzulauf mit der Hand um bis zu
90 Grad gedreht werden. Nach dem Drehen
die Rändelschraube handfest anziehen.
18. Über einen Schlauch den Entnahmepunkt
mit dem Kondensatzulauf der
Druckentlastungskammer verbinden und mit
einer Schlauchschelle gegen Abrutschen sichern.
0 Den Schlauch nicht durchhängend verlegen
(Sackbildung).
19. Die Schlauchschellen handfest anziehen.
