QWIK-PURE
®
6.2 Montagearbeiten
Zur Durchführung der Montagearbeiten müssen die folgenden Voraussetzungen erfüllt und die
vorbereitenden Tätigkeiten abgeschlossen sein.
Werkzeug
•
Rollgabelschlüssel
•
Wasserpumpenzange
•
Wasserwaage
1.
Gemäß den Vorgaben in Kapitel „4.6 Aufstellbedingungen" auf Seite 22, den Aufstellungsort
auswählen und einrichten.
2.
Kundenseitige Kondensatzulaufleitung ist drucklos und gegen unbeabsichtigte
Druckbeaufschlagung gesichert.
3.
Benötigte Werkzeuge und Materialien bereitlegen.
4.
Benötigte Anschlussmaterialien bereitlegen, die für den Druckbereich und Temperaturbereich
geeignet sind.
5.
Das Produkt auf Beschädigungen prüfen. Das Produkt nur in unbeschädigtem Zustand
verwenden.
Abbildung
26 | 64
Voraussetzungen
Material
•
Dichtmaterial (z. B.
PTFE-Band) zum Eindichten
der kundenseitigen
Kondensatanschlüsse
•
Schlauchschellen
•
Schlauch für Kondensat
Vorbereitende Tätigkeiten
Montagearbeiten
Beschreibung / Erklärung

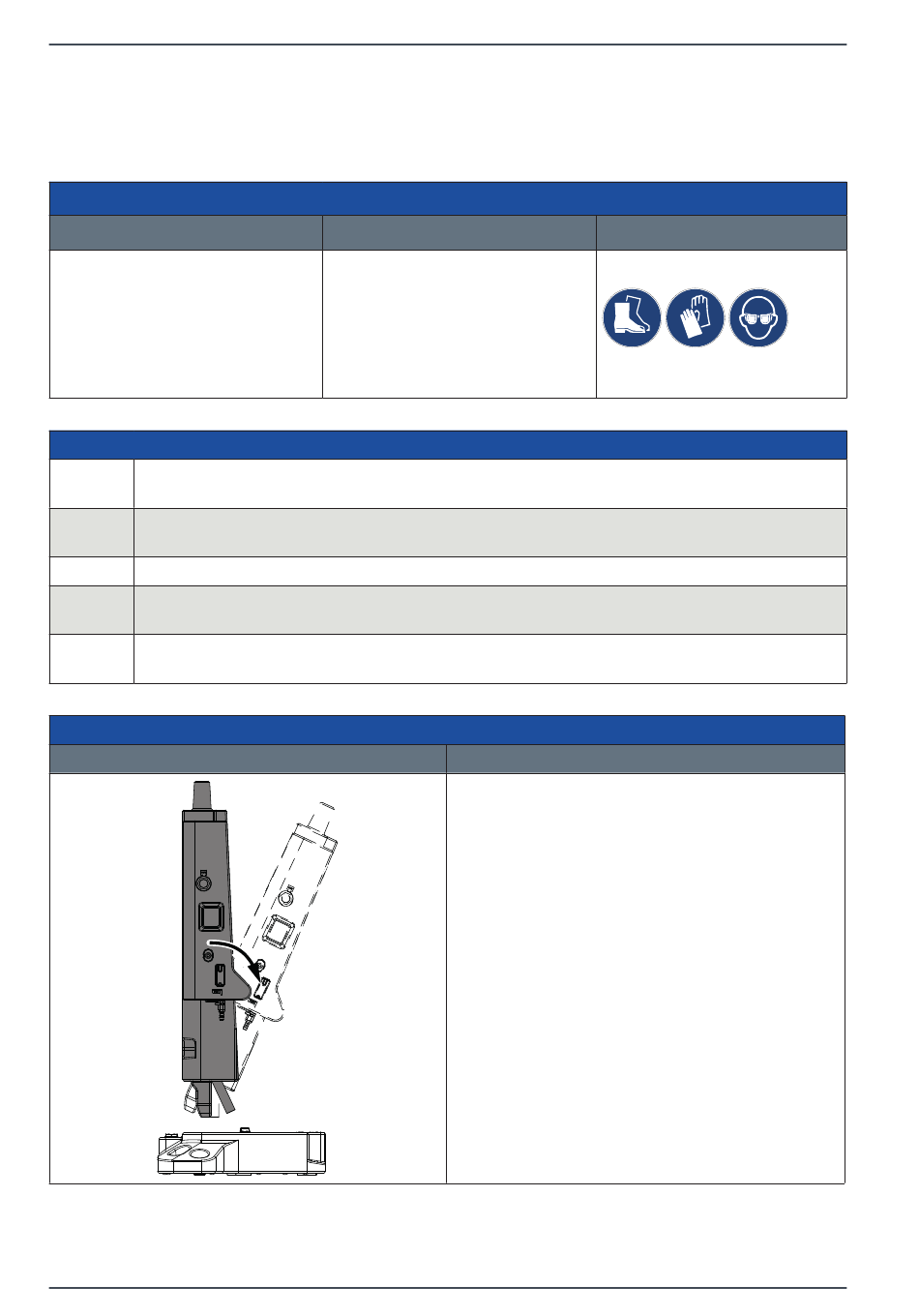

1. Den Sammler auf einer ebenen Fläche
positionieren.
2. Den Standfuß mit den Positionierungsröhren
nach unten ausrichten und über der
Montageöffnung positionieren.
3. Das obere Ende des Standfußes in Richtung
der Filterkartuschenaufnahme neigen, bis die
Positionierungsröhren senkrecht stehen.
Installations- und Betriebsanleitung
Schutzausrüstung
Ständig zu tragen:
