Funktionsüberwachung; Laststrom; Potenzialausgleich; Ex-Anschlusswerte - Endress+Hauser Solimotion FTR16 Technische Information

Laststrom

Potenzialausgleich

Ex-Anschlusswerte

Gerätestecker

Anschlussleitung

Referenzbedingungen

Einfluss
Umgebungstemperatur
8
Schüttgutbewegung
LED an oder blinkt schnell
LED aus oder blinkt langsam

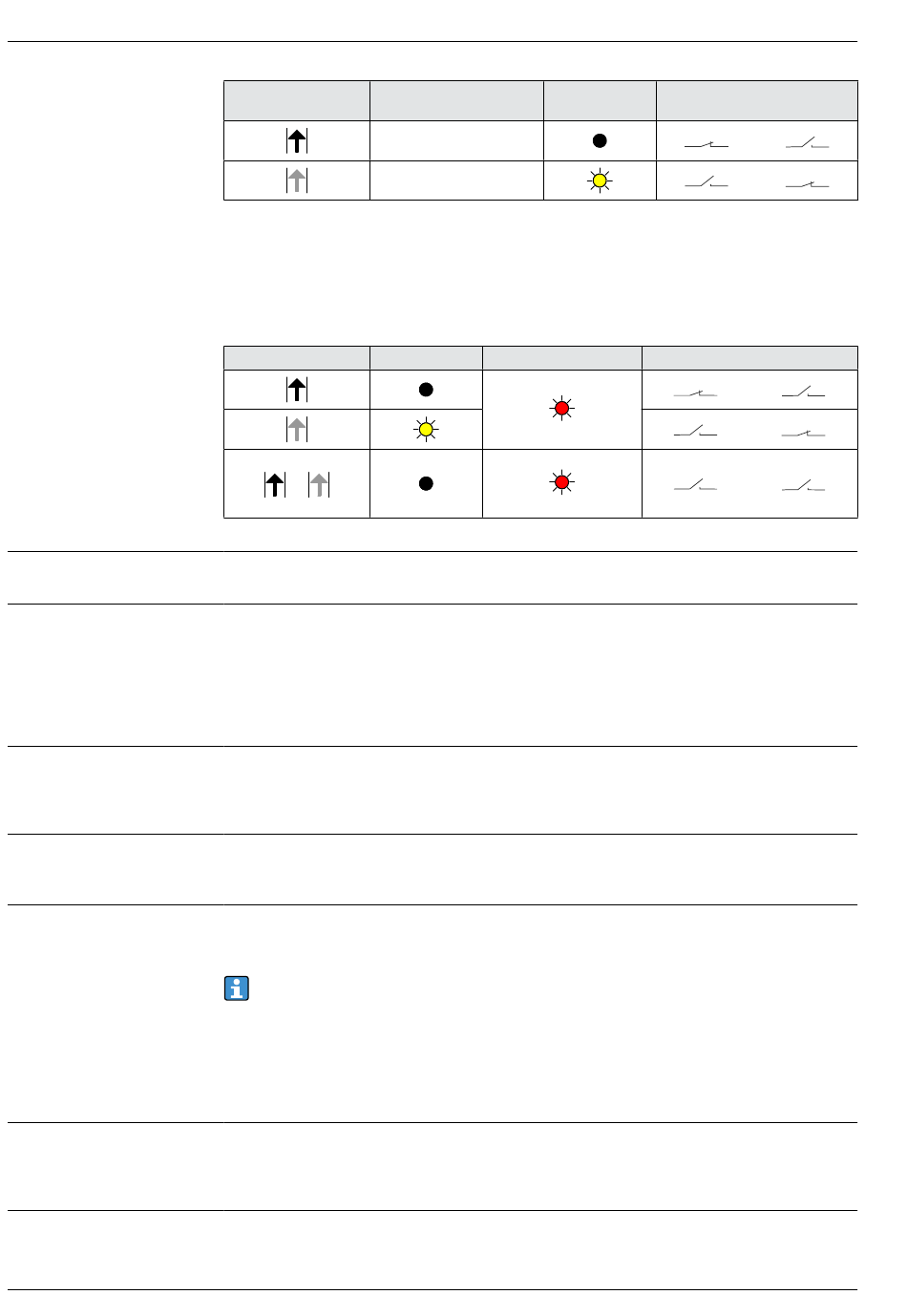

Funktionsüberwachung
Mit einer zweikanaligen Auswertung kann neben der Schüttgutbewegungsüberwachung auch eine
Funktionsüberwachung des FTR16 realisiert werden.
Bei der Beschaltung beider Ausgänge nehmen diese im störungsfreien Betrieb gegenläufige
Zustände (Antivalenz) ein. Im Störungsfall oder bei Leitungsbruch fallen beide Ausgänge ab.
Schüttgutbewegung Sensorzustand
/
Max. 200 mA
Anforderungen:
• Der Potenzialausgleich ist an der äußeren Erdungsklemme anzuschließen.
• Für eine optimale elektromagnetische Verträglichkeit die Potenzialausgleichsleitung so kurz wie
möglich halten.
• Der empfohlene minimale Leitungsquerschnitt beträgt 2,5 mm
• Der Potenzialausgleich des FTR16 ist in den örtlichen Potenzialausgleich einzubeziehen.
Siehe Sicherheitshinweise (XA): Alle für den Explosionsschutz relevanten Daten sind in separaten
Ex-Dokumentationen aufgeführt und stehen im Download-Bereich der Endress+Hauser-Website zur
Verfügung. Die Ex-Dokumentation liegt allen Ex-Geräten standardmäßig bei.
• M12-A, 4-polig
• Einbaustecker zum Anschluss der Versorgungsspannung und der Signalausgänge
• Max. 5 Ω/Ader
• Kapazität < 100 nF
Passende vorkonfektionierte Anschluss- und Verbindungsleitungen für den Ex-freien und Ex-
Bereich sind als Bestellvariante und Zubehör verfügbar.

Leistungsmerkmale

Jede Anwendung ist bezüglich ihrer Geometrie (wie einflussnehmende Reflexionskanten), dem
Medium wie auch den Mediumeigenschaften (wie Dämpfung und Feuchtegrad) unterschiedlich und
setzt daher immer einen individuellen Grundabgleich des Schüttgutbewegungsmelders voraus.
Die Umgebungstemperatur hat keinen direkten Einfluss auf das Gerät (der FTR16 wird intern
temperaturkompensiert).
Signalstärke
Sensorzustand
(LED weiß)
(ca. 9 ... 15 Hz)
(ca. 2 ... 8 Hz)
Störung/Warnung
Warnung
LED blinkt
Störung
LED leuchtet dauerhaft
Solimotion FTR16
Schaltausgang
1 2 1
1 2 1
Schaltausgang
1
1 2
1
1 2
1 2 1
.
2
