Einbaubeispiele

Endress+Hauser
• Wird der Prozessanschluss nicht weit genug in die Prozesswand geschraubt, besteht die
Gefahr, dass sich Material vor dem Gerät ansammelt (A) und es damit zu Fehlmessungen
kommt.
• Wird dagegen der Prozessanschluss zu weit in den Prozess hineingeschraubt (B), besteht die
Gefahr der Beschädigung durch große herunterfallende Produktstücke.
• Bei der Verwendung des G 1½ -Prozessanschlusses (Normgewinde nach ISO 228-1, Sechs-
kant SW55) und Verwendung der optionalen Gegenmutter kann das Gerät besonders einfach
bündig montiert werden, da es sich um ein zylindrisches Gewinde handelt.
• Einschweißadapter vom Typ FAR52-A* mit G 1½ und 1½ NPT Innengewinde sind als Zube-
hör erhältlich.
• Bei vorhandenen abweichenden Innengewinden in der Prozesswand (R 2 ... R 4 oder 2 NPT
... 4 NPT) sind zusätzliche Einschraubadapter vom Typ FAR52-B* als Zubehör erhältlich.
• E inschweißmuffen G 1 halbe Länge nach EN 10241 sind ebenfalls als Zubehör erhältlich
• Z ubehör → 25

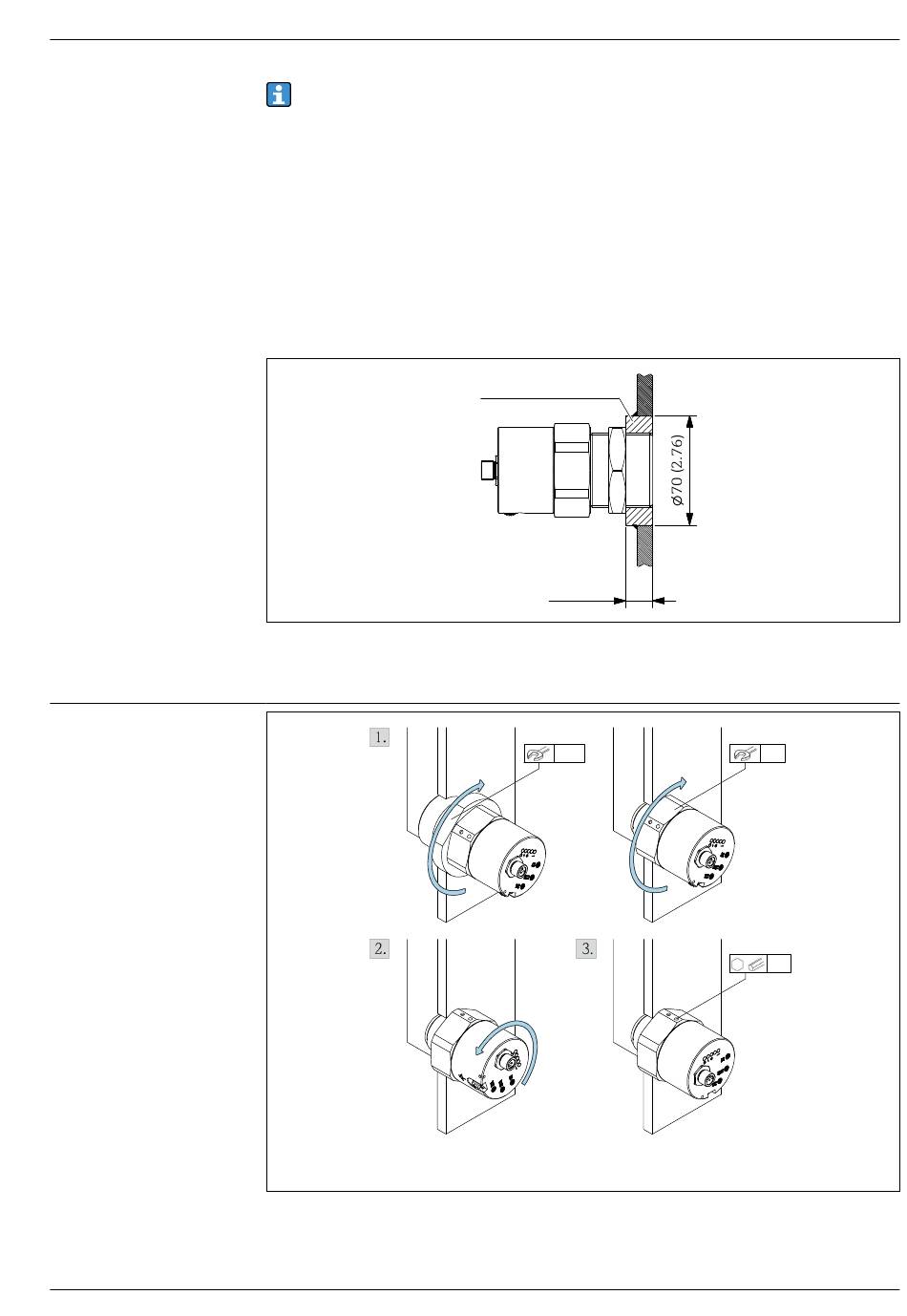

9 Einschweißadapter FAR52. Maßeinheit mm (in)
1 Einschweißadapter
10 Einbau mit Anschlussgewinde
A 1½ NPT
B G 1 / G 1½
1
17 (0.69)
A
2 ³⁄₈"
0000000015
B
55
2
0000000061
