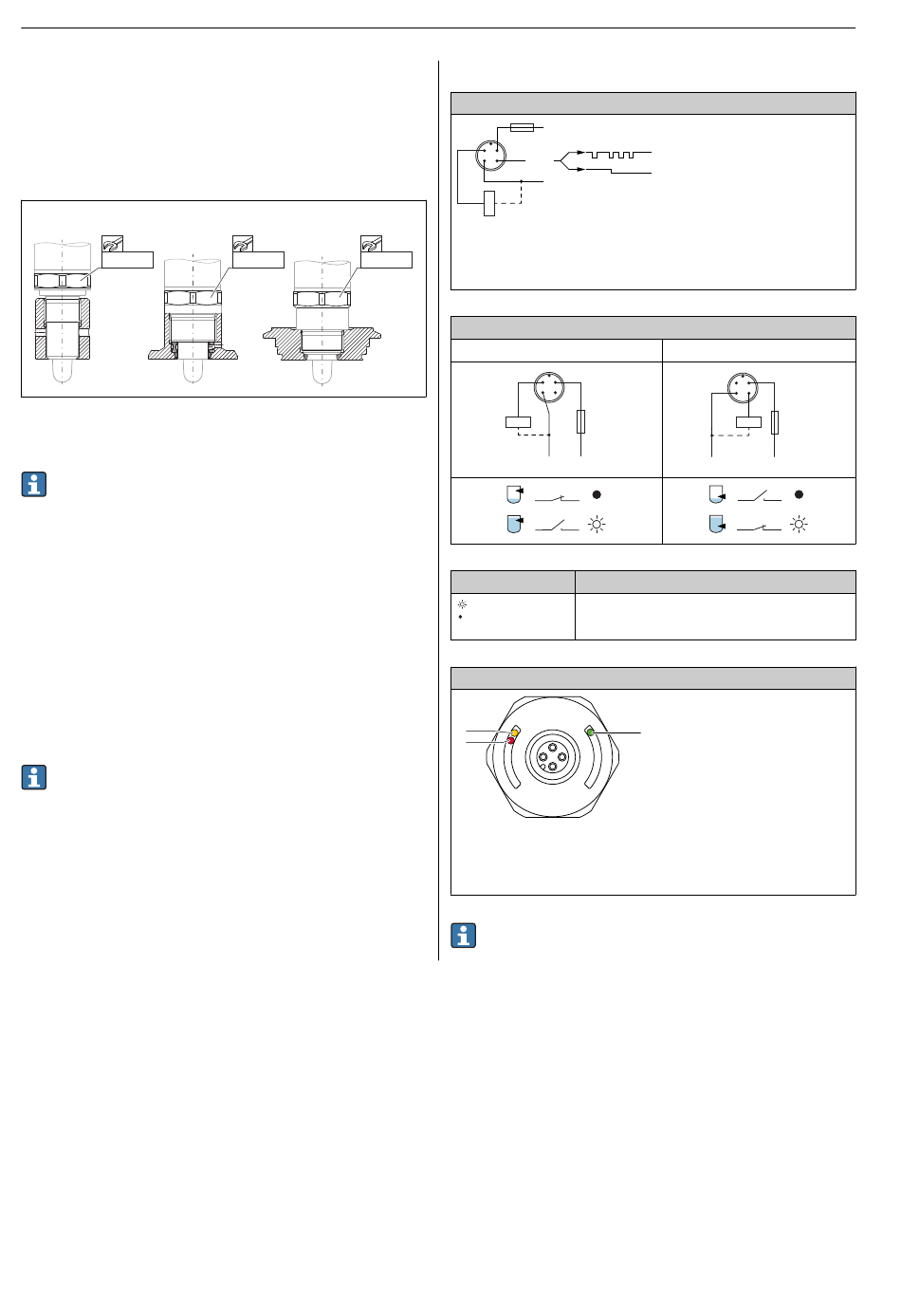

Gerät montieren
Benötigtes Werkzeug:
Gabelschlüssel oder Montagesteckschlüssel SW32
Einbau
• Beim Einschrauben nur am Sechskant drehen.
• Drehmoment: 15 ... 30 Nm (11 ... 22 lbf ft)
A
B
32 mm
A Gewinde G ½"
B Gewinde G ¾"
C Gewinde M24x1.5
Metallische oder nicht metallische Behälter oder Rohrleitungen gemäß
EMV berücksichtigen, siehe Anleitung Technische Information.
Elektrischer Anschluss
Das Messgerät hat 2 Betriebsarten:
• Maximum-Grenzstanddetektion (MAX): z. B. für Überfüllsicherung
Das Gerät hält den elektrischen Schalter geschlossen, solange der Sensor noch
nicht von Flüssigkeit bedeckt ist oder sich der Messwert innerhalb des Pro-
zessfensters befindet.
• Minimum-Grenzstanddetektion (MIN): z. B. für Trockenlaufschutz bei Pum-
pen
Das Gerät hält den elektrischen Schalter geschlossen, solange der Sensor von
Flüssigkeit bedeckt ist oder sich der Messwert außerhalb des Prozessfensters
befindet.
Mit der Wahl der Betriebsart MAX oder MIN wird sichergestellt, dass das Gerät
auch im Störungsfall sicherheitsgerichtet schaltet, z. B. bei Unterbrechung der
Versorgungsleitung. Bei Erreichen des Grenzstands, bei Störungen oder bei
Stromausfall öffnet der elektronische Schalter (Ruhestromprinzip).
• IO-Link: Kommunikation auf Q1; Schalterbetrieb auf Q2.
• SIO Modus: Wenn nicht kommuniziert wird, schaltet das Gerät in den
SIO-Modus = Standard-IO-Modus.
Die ab Werk eingestellten Funktionen für die Betriebsarten MAX und MIN
können über IO-Link geändert werden.
• Versorgungsspannung 10 ... 30 V DC an einem Gleichstrom-Netzteil.
Die IO-Link Kommunikation ist erst ab einer Versorgungsspannung von 18 V
gewährleistet.
• Gemäß IEC/EN61010 ist für das Messgerät ein geeigneter Trennschalter vor-
zusehen.
• Spannungsquelle: Berührungsungefährliche Spannung oder Class 2 circuit
(Nordamerika).
• Das Gerät muss mit einer Feinsicherung 500 mA (träge) betrieben werden.
2
C
32 mm 32 mm
Gerät anschließen mit Stecker M12
IO-Link mit einem Schaltausgang
L+
2 1
C/Q
3 4
L–
Q2
1 Versorgungsspannung +
2 DC-PNP (Q2)
3 Versorgungsspannung -
4 C/Q (IO-Link Kommunikation oder SIO-Modus)
Betriebsart (SIO-Modus mit Werkseinstellung)
MAX
2 1
3 4
K 0.5A
L– L+
1 2
1 2
Symbole Beschreibung
LED gelb leuchtet
LED gelb leuchtet nicht
K externe Last
LED-Anzeige
2
3
4
1
2
3
1 LED grün: Gerät ist betriebsbereit
2 LED gelb: Schwinggabel ist von Flüssigkeit bedeckt
3 LED rot: Warnung/Wartungsbedarf (LED blinkt) oder Störung/Geräteausfall (LED
leuchtet)
Bei der metallischen Gehäusekappe (IP69) ist keine Signalisierung durch
LEDs von außen vorhanden.
IO-Link
SIO
MIN
2 1
3 4
K 0.5A
L– L+
1 4
1 4
1
