Endress+Hauser Liquiphant FTL64 Betriebsanleitung
Vibronik hart grenzschalter für flüssigkeiten in hochtemperatur-anwendungen
Vorschau ausblenden
Andere Handbücher für Liquiphant FTL64:
- Betriebsanleitung (64 Seiten) ,
- Technische information (56 Seiten) ,
- Kurzanleitung (40 Seiten)
Verwandte Anleitungen für Endress+Hauser Liquiphant FTL64
Inhaltszusammenfassung für Endress+Hauser Liquiphant FTL64

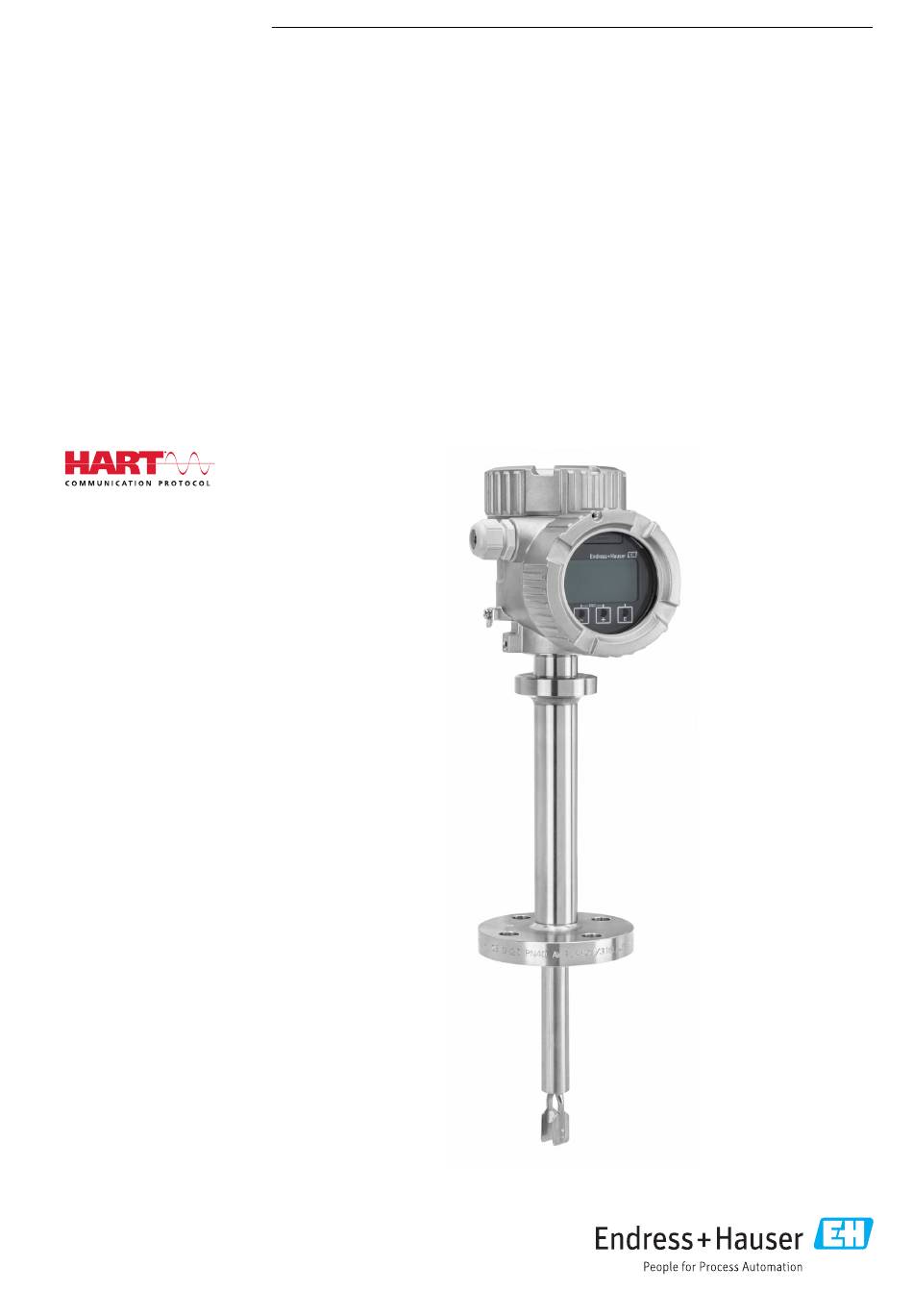

- Seite 1 Products Solutions Services BA02215F/00/DE/01.21 71546476 2022-02-28 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Liquiphant FTL64 Vibronik HART Grenzschalter für Flüssigkeiten in Hochtemperatur- Anwendungen...
- Seite 2 Liquiphant FTL64 HART Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Liquiphant FTL64 HART Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Elektrischer Anschluss ... . . 19 Dokumentfunktion ..... - Seite 4 Inhaltsverzeichnis Liquiphant FTL64 HART Geräteadresse über Software einstellen ..32 11.8.2 Gerät via Bedientasten auf Elektro- Bediensprache einstellen ....33 nikeinsatz zurücksetzen ... 47 9.6.1...
- Seite 5 Liquiphant FTL64 HART Inhaltsverzeichnis 15.3.11 Elektromagnetische Verträglichkeit (EMV) ..... . . 15.4 Prozess ......60 15.4.1 Prozesstemperaturbereich .
-
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Liquiphant FTL64 HART Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 7: Symbole In Grafiken
Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG. Inc. und jegliche Verwendung solcher Marken durch Endress+Hauser erfolgt unter Lizenz. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple®... -
Seite 8: Fehlgebrauch
Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen. ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur ausdrücklich erlaubte Reparaturen am Gerät ausführen. -
Seite 9: Funktionale Sicherheit Sil (Optional)
Liquiphant FTL64 HART Produktbeschreibung Funktionale Sicherheit SIL (optional) Für Geräte, die in Anwendungen der funktionalen Sicherheit eingesetzt werden, muss konsequent das Handbuch zur Funktionalen Sicherheit beachtet werden. IT-Sicherheit Eine Gewährleistung ist nur dann gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. -
Seite 10: Produktaufbau
Warenannahme und Produktidentifizierung Liquiphant FTL64 HART Produktaufbau A0042420 1 Produktaufbau Gehäuse mit Elektronikeinsatz und Deckel Temperaturdistanzstück mit gasdichter Glasdurchführung → 2 Längen verfügbar, abhängig von der Prozess- temperatur Prozessanschluss (Flansch oder Gewinde) Sondenbauart Kompaktversion Sondenbauart Rohrverlängerung Warenannahme und Produktidentifizierung Warenannahme Bei Warenannahme prüfen:... -
Seite 11: Produktidentifizierung
• Seriennummer von Typenschildern in W@M Device Viewer eingeben www.endress.com/deviceviewer. Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode auf dem Typenschild scan- 4.2.1 Typenschild Auf dem Typenschild werden die gesetzlich geforderten und geräterelevanten Informatio-... -
Seite 12: Montage
Montage Liquiphant FTL64 HART A0042422 2 Handhabung beim Transport des Geräts Montage Montagehinweise • Beliebige Einbaulage für Gerät mit kurzem Rohr bis ca. 500 mm (19,7 in) • Senkrechte Einbaulage von oben für Gerät mit langem Rohr • Mindestabstand der Gabelspitze zur Tankwand oder zur Rohrwandung: 10 mm (0,39 in) A0042329 ... -
Seite 13: Temperatur Beachten Bei Beschichtung Pfa (Leitfähig)
Liquiphant FTL64 HART Montage 5.1.1 Temperatur beachten bei Beschichtung PFA (leitfähig) Zwischen Außen- und Innenseite des Flansches darf die Temperaturdifferenz nicht höher als 60 °C (140 °F) sein. Bei Bedarf Isolation von außen verwenden. A0042298 4 Temperaturdifferenz zwischen Außen- und Innenseite des Flansches Isolation Temperatur Flanschseite außen... -
Seite 14: Ansatz Vermeiden
Montage Liquiphant FTL64 HART > 25 (0.98) A0042333 6 Einbaubeispiel für niedrigviskose Flüssigkeiten. Maßeinheit mm (in) Hohe Viskosität HINWEIS Hochviskose Flüssigkeiten können Schaltverzögerungen verursachen. ‣ Sicherstellen, dass die Flüssigkeit von der Schwinggabel leicht abfließt. ‣ Stutzen entgraten. Hohe Viskosität, z. B. zähfließende Öle: ≤ 10 000 mPa⋅s Die Schwinggabel muss sich außerhalb des Einbaustutzens befinden! -
Seite 15: Abstand Berücksichtigen
Liquiphant FTL64 HART Montage 5.1.5 Abstand berücksichtigen Außerhalb des Tanks genügend Abstand berücksichtigen für Montage, Anschluss und Ein- stellungen am Elektronikeinsatz. A0042340 9 Abstand berücksichtigen 5.1.6 Gerät abstützen HINWEIS Stöße und Vibrationen können durch unsachgemäßes Abstützen zu Beschädigungen der beschichteten Oberfläche führen. -
Seite 16: Gerät Montieren
Montage Liquiphant FTL64 HART Gerät montieren 5.2.1 Benötigtes Werkzeug • Gabelschlüssel für Sensormontage • Innensechskant-Schlüssel für Feststellschraube Gehäuse 5.2.2 Einbau Schwinggabel mithilfe der Markierung ausrichten Die Schwinggabel lässt sich mithilfe der Markierung ausrichten. Dadurch kann Medium gut abfließen und Ansatz wird vermieden. -
Seite 17: Kabeleinführung Ausrichten
Liquiphant FTL64 HART Montage A0042423 13 Gerät einschrauben Kabeleinführung ausrichten 4 3.5 Nm A0042355 14 Gehäuse mit außenliegender Feststellschraube und Abtropfschlaufe Im Auslieferungszustand ist die Feststellschraube nicht angezogen. 1. Außenliegende Feststellschraube lösen (maximal 1,5 Umdrehungen). 2. Gehäuse drehen, Kabeleinführung ausrichten. -
Seite 18: Schiebemuffen
Montage Liquiphant FTL64 HART HINWEIS Gehäuse kann nicht vollständig abgeschraubt werden. ‣ Außenliegende Feststellschraube maximal 1,5 Umdrehungen lösen. Bei zu weitem bzw. komplettem Herausdrehen (über den "Anschlagpunkt" der Schraube) können sich Klein- teile (Konterscheibe) lösen und herausfallen. ‣ Sicherungsschraube (Innensechskant 4 mm (0,16 in)) mit maximal 3,5 Nm (2,58 lbf ft) ±0,3 Nm (±0,22 lbf ft) anziehen. -
Seite 19: Montagekontrolle
Liquiphant FTL64 HART Elektrischer Anschluss Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Nässe und direkte Sonneneinstrahlung ausreichend geschützt? ... -
Seite 20: Gerät Anschließen
Elektrischer Anschluss Liquiphant FTL64 HART A0046354 Erdungsklemme für den Anschluss der Potentialausgleichsleitung Der Schutzleiter am Gerät muss nicht angeschlossen werden. Die Potentialausgleichslei- tung kann bei Bedarf an der äußeren Erdungsklemme des Transmitters angeschlossen werden, bevor das Gerät angeschlossen wird. Elektromagnetische Verträglichkeit optimieren •... -
Seite 21: 4-20 Ma Hart
Maximal 6 V bei einem Kommunikationswiderstand von 250 Ω 6.3.5 Überspannungsschutz Geräte ohne optionalen Überspannungsschutz Geräte von Endress+Hauser erfüllen die Produktnorm IEC/DIN EN 61326-1 (Tabelle 2 Industrieumgebung). Abhängig von der Art des Anschlusses (DC-Versorgung, Ein-, Ausgangsleitung) werden nach IEC/DIN EN 61326-1 verschiedene Prüfpegel gegen Transiente Überspannungen (IEC/DIN EN 61000-4-5 Surge) angewandt: Prüfpegel für DC-Versorgungsleitungen und... -
Seite 22: Verdrahtung
Elektrischer Anschluss Liquiphant FTL64 HART 6.3.6 Verdrahtung WARNUNG Versorgungsspannung möglicherweise angeschlossen! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Beim Einsatz des Gerätes in explosionsgefährdeten Bereichen sind die entsprechenden nationalen Normen und die Angaben in den Sicherheitshinweisen (XAs) einzuhalten. Die spezifizierte Kabelverschraubung muss benutzt werden. -
Seite 23: Kabeleinführungen
Liquiphant FTL64 HART Elektrischer Anschluss Zweikammer Gehäuse L-Form A0045842 18 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme 6.3.8 Kabeleinführungen A0045831 Kabeleinführung Blindstopfen Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab. 6.3.9 Verfügbare Gerätestecker Bei Geräten mit Stecker muss das Gehäuse zum Anschluss nicht geöffnet werden. -
Seite 24: Schutzart Sicherstellen
Elektrischer Anschluss Liquiphant FTL64 HART Stecker M12 A0011175 19 Stecker M12 Pinbelegung Signal + nicht belegt Signal – Erde Weitere Details im Kapitel "Zubehör". Schutzart sicherstellen 6.4.1 Schutzart Nach DIN EN 60529, NEMA 250 IP66/IP68 NEMA 4X/6P (1,83 m H O für 24 h) -
Seite 25: Bedienungsmöglichkeiten
• Bedienung über optische Bedientasten auf dem Gerätedisplay (optional) • Bedienung über Bluetooth® wireless technology (mit optionalem Gerätedisplay mit Blue- tooth) mit Smartblue-App oder FieldXpert, DeviceCare • Bedienung über Bedientool (Endress+Hauser FieldCare/DeviceCare, Handheld, AMS, PDM, ...) Elektronikeinsatz 4 … 20 mA HART (FEL60H) -
Seite 26: Funktionstest Mit Bedientaste Auf Dem Elektronikeinsatz
Bedienungsmöglichkeiten Liquiphant FTL64 HART Funktionstest mit Bedientaste auf dem Elektronikeinsatz Display A0046571 21 Bedientasten auf dem Elektronikeinsatz Bedientaste für Passwort zurücksetzen Bedientaste für Wiederholungsprüfung (> 3 s) Bei der wiederkehrenden Prüfung in Sicherheitseinrichtungen gemäß SIL oder WHG: Angaben im Sicherheitshandbuch beachten. -
Seite 27: Aufbau Und Funktionsweise Des Bedienmenüs
Bedientools (FieldCare, DeviceCare, SmartBlue, AMS, PDM, ...) gestartet werden. Aufbau und Funktionsweise des Bedienmenüs Der Aufbau der Bedienmenüs von Vor-Ort-Anzeige und den Endress+Hauser Bedientools FieldCare oder DeviceCare unterscheidet sich folgendermaßen: Die Vor-Ort-Anzeige eignet sich, um einfache Anwendungen zu parametrieren. -
Seite 28: Bedienung Über Bluetooth® Wireless Technology (Optional)
Bedienung über Bluetooth® wireless technology (optional) Voraussetzung • Gerät mit Gerätedisplay inklusive Bluetooth • Smartphone oder Tablet mit Endress+Hauser SmartBlue-App oder PC mit DeviceCare ab Version 1.07.05 oder FieldXpert SMT70 Die Reichweite der Verbindung beträgt bis zu 25 m (82 ft). In Abhängigkeit von Umge- bungsbedingungen wie z. B. -
Seite 29: Zugriff Auf Bedienmenü Via Bedientool
Zugriff auf Bedienmenü via Bedientool Der Zugriff via Bedientool ist folgendermaßen möglich: • Über HART-Kommunikation, z. B. Commubox FXA195 • Über Endress+Hauser Commubox FXA291 Mit der Commubox FXA291 kann eine CDI-Verbindung mit der Gerät-Schnittstelle und einem Windows-PC/Notebook mit USB-Schnittstelle hergestellt werden... -
Seite 30: Messgrößen Via Hart-Protokoll
Systemintegration Liquiphant FTL64 HART Messgrößen via HART-Protokoll Den Gerätevariablen sind werkseitig folgende Messwerte zugeordnet: Gerätevariable Messwert Parameter Erster Messwert (PV) (Primary variable) Grenzstanddetektion Parameter Zweiter Messwert (SV) (Secondary variable) Sensorfrequenz Parameter Dritter Messwert (TV) (Third variable) Status Schwinggabel Parameter Vierter Messwert (QV) (Quaternary variable) Sensortemperatur Parameter Erster Messwert (PV) wird immer auf den Stromausgang gelegt. -
Seite 31: Inbetriebnahme
Liquiphant FTL64 HART Inbetriebnahme Inbetriebnahme Vorbereitungen WARNUNG Einstellungen des Stromausgangs sind sicherheitsrelevant! Falsche Einstellungen können einen Produktüberlauf oder das Trockenlaufen einer Pumpe zur Folge haben. ‣ Die Einstellung des Stromausgangs ist abhängig von der Einstellung im Parameter Zuordnung PV. ‣... -
Seite 32: Verbindungsaufbau Via Fieldcare Und Devicecare
FieldCare/DeviceCare über Service-Schnittstelle (CDI) A0039148 Computer mit Bedientool FieldCare/DeviceCare Commubox FXA291 Service-Schnittstelle (CDI) des Geräts (= Endress+Hauser Common Data Interface) Für das Update der Gerätefirmware (flashen) des Geräts werden min. 22 mA benötigt. Geräteadresse über Software einstellen Siehe Parameter HART-Adresse. -
Seite 33: Bediensprache Einstellen
Liquiphant FTL64 HART Inbetriebnahme Bediensprache einstellen 9.6.1 Vor-Ort-Anzeige Bediensprache einstellen Um die Bediensprache einzustellen, muss zuerst das Display entriegelt werden: 1. Taste mindestens 2 s lang drücken. Es erscheint ein Dialogfenster. 2. Displaybedienung entriegeln. 3. Im Hauptmenü den Parameter Language auswählen. -
Seite 34: Gerät Konfigurieren
Inbetriebnahme Liquiphant FTL64 HART Gerät konfigurieren 9.7.1 Inbetriebnahme mit DIP-Schalter und Bedientasten auf dem Elektronikeinsatz Display A0046573 24 Bedientasten und DIP-Schalter auf dem Elektronikeinsatz 4 … 20 mA HART Bedientaste für Passwort zurücksetzen (für Bluetooth Login und Benutzerrolle Instandhalter) 1+2 Bedientasten für Gerät zurücksetzen (Auslieferungszustand) -
Seite 35: Inbetriebnahme Mit Assistent "Inbetriebnahme
Im Untermenü Simulation kann mit den Optionen Status Schwinggabel (frei/bedeckt), Sensorfrequenz, Stromausgang und Simulation Diagnoseereignis simuliert werden. Navigation: Diagnose → Simulation → Simulation DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Registrierung im Endress+Hauser Soft- wareportal erforderlich. Endress+Hauser... -
Seite 36: Einstellungen Schützen Vor Unerlaubtem Zugriff
Inbetriebnahme Liquiphant FTL64 HART Einstellungen schützen vor unerlaubtem Zugriff 9.9.1 Hardware - verriegeln oder entriegeln Display A0046569 25 Funktionen der DIP-Schalter auf dem Elektronikeinsatz DIP-Schalter für Sicherheitsfunktion Software-definiert (SW, Default=MAX) oder fix MIN DIP-Schalter für Verriegelung und Entriegelung des Geräts (Hardware) Zur Verriegelung oder Entriegelung dient der DIP-Schalter (2) auf dem Elektronikeinsatz. -
Seite 37: Zugriff Entriegeln
Liquiphant FTL64 HART Betrieb Zugriff entriegeln: Durch Eingabe des Passworts kann der Zugriff auf die Parametrierung entriegelt werden. Die Benutzerrolle wechselt wieder zu Instandhalter. Navigation für Passwortvergabe und Wechseln der Benutzerrolle: System → Benutzerver- waltung Passwort löschen: Das Passwort kann bei Bedarf in der Benutzerverwaltung gelöscht werden. -
Seite 38: Sensorfrequenz
Das Untermenü Heartbeat ist nur verfügbar bei Bedienung über FieldCare, Device- Care oder SmartBlue-App. Es enthält die Assistenten, die mit den Anwendungspake- ten Heartbeat Verification und Heartbeat Monitoring zur Verfügung stehen. Dokumentation zu Heartbeat Technology: Endress+Hauser-Internetseite: www.endress.com → Downloads. Am Display kann der Assistent gestartet werden, aber er zeigt lediglich das Ergebnis Option Bestanden oder Option Nicht bestanden an. -
Seite 39: Wiederholungsprüfung Für Sil-/Whg-Geräte
Liquiphant FTL64 HART Diagnose und Störungsbehebung 10.5 Wiederholungsprüfung für SIL-/WHG-Geräte (optional) Das Modul "Prooftest" enthält den Assistent Wiederholungsprüfung, der bei folgenden Anwendungen in angemessenen Abständen erforderlich ist: SIL (IEC61508), WHG (Gesetz zur Ordnung des Wasserhaushalts): • Der Assistent kann über die Bedientools (SmartBlue-App, DTM) verwendet werden. -
Seite 40: Fehler - Smartblue Bedienung Mit Bluetooth
Diagnose und Störungsbehebung Liquiphant FTL64 HART Kommunikation über CDI-Schnittstelle funktioniert nicht Mögliche Ursache: Falsche Einstellung der COM-Schnittstelle am Computer Behebung: Einstellung der COM-Schnittstelle am Computer überprüfen und bei Bedarf korrigieren Gerät misst falsch Mögliche Ursache: Parametrierfehler Behebung: Parametrierung prüfen und korrigieren Gerät über SmartBlue nicht ansprechbar... -
Seite 41: Zusätzliche Tests
Liquiphant FTL64 HART Diagnose und Störungsbehebung Verbindung über SmartBlue nicht möglich Mögliche Ursache: Falsches Passwort eingegeben Behebung: Korrektes Passwort eingeben; Groß-/Kleinschreibung beachten Verbindung über SmartBlue nicht möglich Mögliche Ursache: Passwort vergessen Behebung: Mit Bedientaste auf dem Elektronikeinsatz Passwort zurücksetzen oder Endress+Hauser Service kontaktieren (www.addresses.endress.com) - Seite 42 Diagnose und Störungsbehebung Liquiphant FTL64 HART Statussignale Option "Ausfall (F)" Gerätefehler liegt vor. Der Messwert ist nicht mehr gültig. Option "Funktionskontrolle (C)" Das Gerät befindet sich im Service-Modus (z. B. während einer Simulation). Option "Außerhalb der Spezifikation (S)" Das Gerät wird betrieben: •...
-
Seite 43: Diagnoseereignis Im Bedientool
Liquiphant FTL64 HART Diagnose und Störungsbehebung 11.3 Diagnoseereignis im Bedientool Wenn im Gerät ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich des Bedientools das Statussignal zusammen mit dem dazugehörigen Symbol für Ereignisver- halten gemäß NAMUR NE 107: • Ausfall (F) •... - Seite 44 Diagnose und Störungsbehebung Liquiphant FTL64 HART Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Diagnose zur Elektronik Elektronik fehlerhaft 1. Gerät neu starten Alarm 2. Elektronik ersetzen HART Gerätefehlfunktion Überprüfen Sie die gerätespezifische Warning Diagnose. HART Elektronik defekt Überprüfen Sie die gerätespezifische...
-
Seite 45: Ereignislogbuch
Liquiphant FTL64 HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Simulation Stromausgang Simulation ausschalten Warning aktiv Simulation Diagnoseereig- Simulation ausschalten Warning nis aktiv Konfiguration Sensor Unit 1. Konfiguration der Sensorparame- Warning ungültig ter prüfen. -
Seite 46: Ereignis-Logbuch Filtern
Diagnose und Störungsbehebung Liquiphant FTL64 HART Die Ereignishistorie umfasst Einträge zu: • Diagnoseereignissen • Informationsereignissen Jedem Ereignis ist neben der Betriebszeit seines Auftretens noch ein Symbol zugeordnet, ob das Ereignis aufgetreten oder beendet ist: • Diagnoseereignis • : Auftreten des Ereignisses •... -
Seite 47: Gerät Zurücksetzen
Liquiphant FTL64 HART Diagnose und Störungsbehebung Informationsereignis Ereignistext I1461 Sensorverifizierung nicht bestanden I1512 Download gestartet I1513 Download beendet I1514 Upload gestartet I1515 Upload beendet I1551 Zuordnungsfehler korrigiert I1552 Nicht bestanden:Verifik.Hauptelektronik I1554 Sicherheitssequenz gestartet I1555 Sicherheitssequenz bestätigt I1556 Sicherheitsbetrieb aus I1956 Zurücksetzen... -
Seite 48: 11.10 Firmware-Historie
• Reinigung auch im eingebauten Zustand möglich, z. B. CIP Cleaning in Place und SIP Ste- rilization in Place Reparatur 13.1 Allgemeine Hinweise 13.1.1 Reparaturkonzept Endress+Hauser-Reparaturkonzept • Geräte sind modular aufgebaut • Reparaturen können durch den Kunden durchgeführt werden Weitere Informationen über Service und Ersatzteile, Endress+Hauser-Vertriebsstelle kontaktieren. Endress+Hauser... -
Seite 49: Reparatur Von Ex-Zertifizierten Geräten
Gerätebezeichnung auf dem Typenschild beachten. Nur Teile durch gleiche Teile erset- zen. ‣ Reparaturen gemäß Anleitung durchführen. ‣ Nur der Endress+Hauser Service ist berechtigt, ein zertifiziertes Gerät in eine andere zertifizierte Variante umzubauen. ‣ Ex-relevante Reparaturen und Umbauten dokumentieren. 13.2 Ersatzteile •... -
Seite 50: Entsorgung
Zubehör Liquiphant FTL64 HART 13.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an Endress+Hauser zurückgeben. -
Seite 51: Steckerbuchse
Liquiphant FTL64 HART Zubehör 115 (4.53) 140 (5.51) 32 (1.26) A0038280 28 Wetterschutzhaube für Einkammergehäuse aus Alu oder 316L. Maßeinheit mm (in) 14.4 Steckerbuchse Die aufgeführten Steckerbuchsen sind für den Einsatz im Temperaturbereich –25 … +70 °C (–13 … +158 °F) geeignet. -
Seite 52: Schiebemuffen Für Drucklosen Betrieb
• Material: 1.4435 (AISI 316L) • Gewicht: 0,54 kg (1,19 lb) • Bestellnummer: 52003981 • Bestellnummer: 52011891, Zulassung: Mit Abnahmeprüfzeugnis EN 10204 - 3.1 Mate- rial Ausführliche Informationen und Dokumentationen sind verfügbar: • Produktkonfigurator auf der Endress+Hauser- Internetseite www.endress.com • Endress+Hauser-Vertriebszentrale www.addresses.endress.com 14.6 Hochdruck-Schiebemuffen Nicht geeignet für Geräte mit PFA (leitfähig)-beschichtung. - Seite 53 Liquiphant FTL64 HART Zubehör • Schaltpunkt stufenlos einstellbar • Einsatz in explosionsgefährdeten Bereichen • Dichtungspackung aus Graphit • Dichtung aus Graphit als Ersatzteil erhältlich 71078875 • Bei G 1, G 1½: Dichtung im Lieferumfang enthalten 60 (2.36) 60 (2.36) G 1 A G 1½A...
-
Seite 54: Technische Daten
• Material: AlloyC22 • Gewicht: 1,32 kg (2,91 lb) • Zulassung: Mit Abnahmeprüfzeugnis EN 10204 - 3.1 Material • Bestellnummer: 71118695 Ausführliche Informationen und Dokumentationen sind verfügbar: • Produktkonfigurator auf der Endress+Hauser- Internetseite www.endress.com • Endress+Hauser-Vertriebszentrale www.addresses.endress.com Technische Daten 15.1 Eingang 15.1.1... -
Seite 55: Bürde
Liquiphant FTL64 HART Technische Daten 4 … 20 mA HART: • Max. Alarm: einstellbar von 21,5 … 23 mA • Min. Alarm: < 3,6 mA (Werkseinstellung) 15.2.3 Bürde L max [ ] W 1065 U – 10.5 V £ L max 23 mA 10.5... -
Seite 56: Ex-Anschlusswerte
Liquiphant FTL64 HART 15.2.6 Ex-Anschlusswerte Siehe Sicherheitshinweise (XA): Alle für den Explosionsschutz relevanten Daten sind in separaten Ex-Dokumentationen aufgeführt und stehen im Download-Bereich der Endress+Hauser-Website zur Verfügung. Die Ex-Dokumentation liegt allen Ex-Geräten standardmäßig bei. 15.2.7 Protokollspezifische Daten HART • Hersteller-ID: 17 (0x11) •... -
Seite 57: Wireless-Hart Daten
Liquiphant FTL64 HART Technische Daten 15.2.8 Wireless-HART Daten • Minimale Anlaufspannung: 10,5 V • Anlaufstrom: > 3,6 mA • Anlaufzeit: < 8 s • Minimale Betriebsspannung: 10,5 V • Multidrop-Strom: 4 mA 15.2.9 Heartbeat Technology Heartbeat Technology Module Das Softwarepaket umfasst 3 Module. In Kombination prüfen, bewerten und überwachen diese drei Module die Gerätefunktionsfähigkeit und Prozessbedingungen. -
Seite 58: Explosionsgefährdeter Bereich
Technische Daten Liquiphant FTL64 HART [°F] [°C] 158 70 -58 -50 [°C] [°F] [°F] [°C] 158 70 122 50 -58 -50 [°C] [°F] A0046917 34 Zulässige Umgebungstemperatur T am Gehäuse in Abhängigkeit von der Prozesstemperatur T im Behäl- 230 °C (446 °F) Sensor 280 °C (536 °F) Sensor... -
Seite 59: Schutzart
Liquiphant FTL64 HART Technische Daten 15.3.6 Schutzart Nach DIN EN 60529, NEMA 250 IP66/IP68 NEMA 4X/6P (1,83 m H O für 24 h) Gehäusetypen: • Einkammer; Alu, beschichtet; Ex d/XP • Zweikammer L-Form; Alu, 316L; Ex d/XP Schutzart für Stecker M12 •... -
Seite 60: Prozess
Technische Daten Liquiphant FTL64 HART 15.4 Prozess 15.4.1 Prozesstemperaturbereich • –60 … +230 °C (–76 … +446 °F) • –60 … +280 °C (–76 … +536 °F)/bis 300 °C (572 °F) für max. 50 h kumuliert • –50 … +230 °C (–58 … +446 °F) mit Beschichtung PFA (leitfähig) Das Gerät ist für den Einsatz in sehr aggressiven Medien mit einer hoch korrosionsbestän-... -
Seite 61: Prüfdruck
• PN: Max. 100 bar (1 450 psi) max. 280 °C (536 °F) • Mit Beschichtung PFA (leitfähig): Max. 40 bar (580 psi) max. 230 °C (446 °F) Geräte mit CRN-Zulassung: Maximal 90 bar (1 305 psi) bei Geräten mit Rohrverlänge- rung. Informationen auf der Endress+Hauser-Internetseite: www.endress.com →... -
Seite 62: Stichwortverzeichnis
Stichwortverzeichnis Liquiphant FTL64 HART Stichwortverzeichnis Hinweise zum Dokument Symbole - Beschreibung ..... 6 Anforderungen an das Personal ....7 Anschlusskontrolle . - Seite 64 *71546476* 71546476 www.addresses.endress.com...
