Unical 9000/Protos II 4400

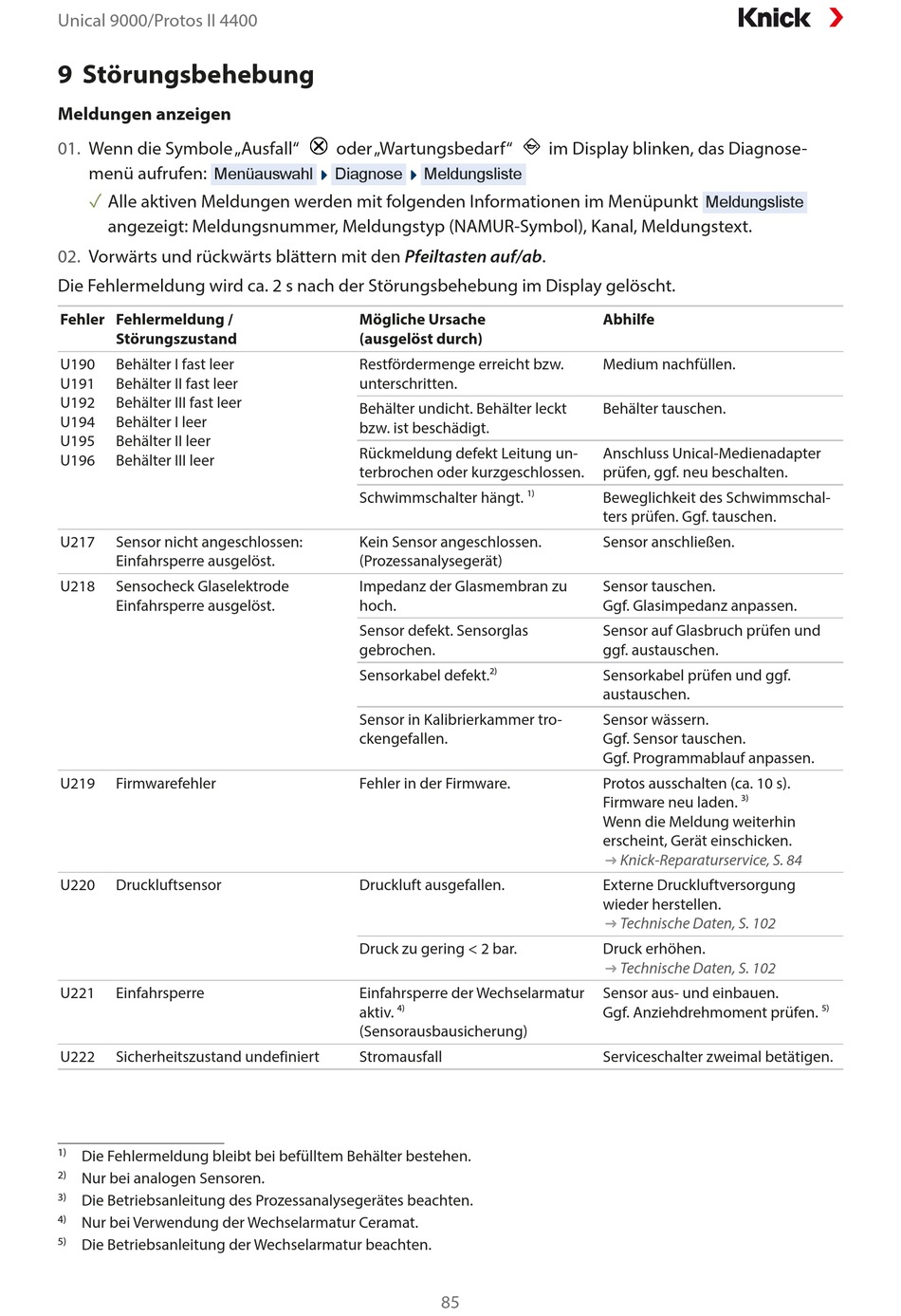

9 Störungsbehebung
Meldungen anzeigen
01.
Wenn die Symbole „Ausfall"
menü aufrufen:
Menüauswahl
✓
Alle aktiven Meldungen werden mit folgenden Informationen im Menüpunkt
angezeigt: Meldungsnummer, Meldungstyp (NAMUR-Symbol), Kanal, Meldungstext.
02.
Vorwärts und rückwärts blättern mit den Pfeiltasten auf/ab.
Die Fehlermeldung wird ca. 2 s nach der Störungsbehebung im Display gelöscht.
Fehler Fehlermeldung /
Störungszustand
U190
Behälter I fast leer
U191
Behälter II fast leer
U192
Behälter III fast leer
U194
Behälter I leer
U195
Behälter II leer
U196
Behälter III leer
U217
Sensor nicht angeschlossen:
Einfahrsperre ausgelöst.
U218
Sensocheck Glaselektrode
Einfahrsperre ausgelöst.
U219
Firmwarefehler
U220
Druckluftsensor
U221
Einfahrsperre
U222
Sicherheitszustand undefiniert
1)
Die Fehlermeldung bleibt bei befülltem Behälter bestehen.
2)
Nur bei analogen Sensoren.
3)
Die Betriebsanleitung des Prozessanalysegerätes beachten.
4)
Nur bei Verwendung der Wechselarmatur Ceramat.
5)
Die Betriebsanleitung der Wechselarmatur beachten.
oder „Wartungsbedarf"
Diagnose
Meldungsliste
Mögliche Ursache
(ausgelöst durch)
Restfördermenge erreicht bzw.
unterschritten.
Behälter undicht. Behälter leckt
bzw. ist beschädigt.
Rückmeldung defekt Leitung un-
terbrochen oder kurzgeschlossen.
Schwimmschalter hängt.
Kein Sensor angeschlossen.
(Prozessanalysegerät)
Impedanz der Glasmembran zu
hoch.
Sensor defekt. Sensorglas
gebrochen.
2)
Sensorkabel defekt.
Sensor in Kalibrierkammer tro-
ckengefallen.
Fehler in der Firmware.
Druckluft ausgefallen.
Druck zu gering < 2 bar.
Einfahrsperre der Wechselarmatur
4)
aktiv.
(Sensorausbausicherung)
Stromausfall
85
im Display blinken, das Diagnose-
Abhilfe
Medium nachfüllen.
Behälter tauschen.
Anschluss Unical-Medienadapter
prüfen, ggf. neu beschalten.
1)
Beweglichkeit des Schwimmschal-
ters prüfen. Ggf. tauschen.
Sensor anschließen.
Sensor tauschen.
Ggf. Glasimpedanz anpassen.
Sensor auf Glasbruch prüfen und
ggf. austauschen.
Sensorkabel prüfen und ggf.
austauschen.
Sensor wässern.
Ggf. Sensor tauschen.
Ggf. Programmablauf anpassen.
Protos ausschalten (ca. 10 s).
Firmware neu laden.
Wenn die Meldung weiterhin
erscheint, Gerät einschicken.
Knick-Reparaturservice, S. 84
➜
Externe Druckluftversorgung
wieder herstellen.
Technische Daten, S. 102
➜
Druck erhöhen.
Technische Daten, S. 102
➜
Sensor aus- und einbauen.
Ggf. Anziehdrehmoment prüfen.
Serviceschalter zweimal betätigen.
Meldungsliste
3)
5)
