- Seite 1 WT-60 Conductivity / TDS Water Quality Meter Users Manual • Mode d’emploi • Bedienungshandbuch • Manual d’Uso • Manual de uso...
-
Seite 47: Leitfähigkeits-/Tds- Messgerät Für Wasserqualität
WT-60 Leitfähigkeits-/TDS- Messgerät für Wasserqualität Bedienungshandbuch September 2009, Rev.1 ©2009 Amprobe Test Tools. Alle Rechte vorbehalten. Gedruckt in Taiwan. - Seite 48 Beschränkte Gewährleistung und Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung.

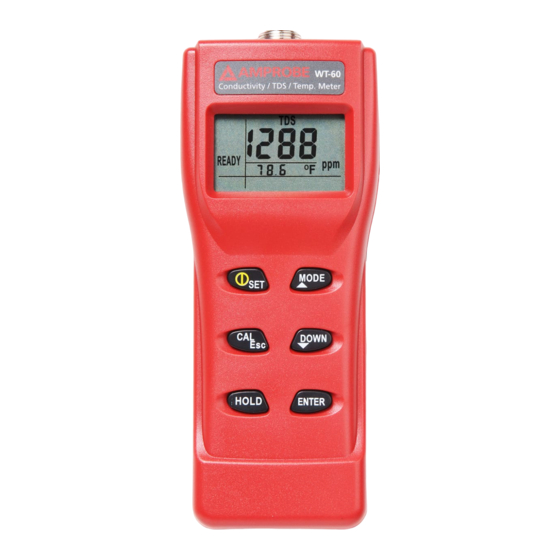

- Seite 49 WT-60 Leitfähigkeits-/TDS-Messgerät für Wasserqualität Sondenanschluss Sonde LCD-Anzeige Temperatursensor Adapteranschluss Batterieabdeckung (Rückseite) USB-Anschluss Stativbefestigungsgewinde (Rückseite) Funktionstasten...
-
Seite 50: Enter-Taste
Leitfähigkeitsmesswert (Messeinheit: uS oder mS ) oder TDS-Messwert (Messeinheit: ppt oder ppm oder mg/l) Anzeige der Temperatur in Grad Celsius oder Grad Fahrenheit HLD = Anzeige festgehalten ATC zeigt automatische Temperaturkompensation an READY zeigt an, dass der Messwert stabil ist Anzeige für schwache Batterie EIN-AUS/SET-TASTE: Taste drücken, um das Messgerät ein- bzw. - Seite 51 WT-60 Leitfähigkeits-/TDS-Messgerät für Wasserqualität INHALT SYMBOLE .........................2 AUSPACKEN UND ÜBERPRÜFEN ................2 EINFÜHRUNG ......................2 Merkmale ......................3 BEDIENUNG ......................3 Automatische Ausschaltung (APO) ..............4 Setup ........................5 Kalibriermodus ....................8 Leitfähigkeitskalibrierung ................8 TDS-Kalibrierung ..................9 TECHNISCHE DATEN ....................10 WARTUNG UND REPARATUR ................11 Auswechseln der Batterie .................11 USB-PC-SCHNITTSTELLENFUNKTIONALITÄT ............12...
-
Seite 52: Leitfähigkeits-/Tds-Messgerät Für Wasserqualität
Leitfähigkeitsmessungen werden zum Beispiel zur Überwachung der Qualität in öffentlichen Wasserversorgungsanlagen, in Krankenhäusern, in Boilerwasser und in Branchen, die von der Wasserqualität abhängig sind (z. B. Brauereibranche). Das WT-60 ist ein praktisches Messgerät zum Messen von Wasserleitfähigkeit, TDS und Temperatur. -
Seite 53: Merkmale
Merkmale • Doppelanzeige mit ATC (°C / °F umschaltbar) • Datenhaltemodus zum Festhalten der Anzeige • Auswählbarer Leitfähigkeits/TDS-Konversionsfaktor • USB-Download-Funktionalität • Anzeiger für schwache Batterie • Automatische Ausschaltung (APO) • Maximal 5 Kalibrierpunkte BEDIENUNG Leitfähigkeitsmessung 1. Bereichswahl: Das Messgerät aktiviert standardmäßig automatische Bereichswahl. Diese Einstellung bestimmt und aktiviert den Bereich, der die beste Auflösung und Genauigkeit bietet. -
Seite 54: Tds-Messung
4. Auswählen der Normalisierungstemperatur: Die werkseitige Standardeinstellung ist 25 °C. Falls ein anderer Wert benötigt wird, P3.2 verwenden. 5. Die Sonde mit entionisiertem oder destilliertem Wasser abspülen, um jegliche Verunreinigung an der Elektrode zu entfernen. Falls die Elektrode längere Zeit nicht gebraucht wird, die Elektrode mindestens 8 Stunden einweichen, um den Trägheitseffekt der Sonde zu beseitigen. -
Seite 55: Setup
Setup Der erweiterte Setup-Modus ermöglicht Anpassungen des Messgeräts. Es gibt vier Gruppen von Parametern. P1.0: Messgerätkonfiguration: (CoF) P1.1: TDS-Faktor (tdS) P1.2: READY-Anzeige: (rdy) P1.3: ATC oder manuelle Temperaturkompensation: (Atc) P2.0: Messeinheit: (Unt) P2.1, °C oder °F auswählen: (t) P2.2, ppm oder mg/L auswählen: (tdS) P3.0: Temperaturparameter: (t) P3.1: Temperaturkoeffizient: (tCo) P3.2: Normalisierungstemperatur: (nor) - Seite 56 P1.2: READY-Anzeige: (rdy) Messgerät ist standardmäßig auf ON (Ein) eingestellt. Symbol wird angezeigt, wenn Messwert stabil ist. Benutzer können für schnelleres Ansprechen die Funktion ausschalten. UP/DOWN Drücken, um die Funktion ein- bzw. auszuschalten. ENTER drücken, um zu bestätigen und P1.3 zu aktivieren. P1.3: ATC oder manuelle Temperaturkompensation: (Atc) Messgerät ist standardmäßig auf ATC ON (Ein) eingestellt.
- Seite 57 P3.2: Normalisierungstemperatur: (nor) Das Messgerät normalisiert die Leitfähigkeitsmessung auf eine Standardtemperatur, die vor Beginn eingestellt wird. Der einstellbare Bereich ist 15 bis 30 °C (59 bis 86 °F). Die Standardeinstellung des Messgeräts ist 25 °C (77 °F). Wenn in P3.2 ENTER erneut drücken, sodass die Normalisierungstemperatur auf der LCD blinkt.
-
Seite 58: Kalibriermodus
Kalibriermodus Auswählen eines Kalibrierstandards Für beste Ergebnisse einen Leitfähigkeits- oder TDS-Standard im Bereich des zu messenden Probenwerts auswählen. Oder einen Kalibrierlösungswert verwenden, der ungefähr 2/3 des Vollausschlags des geplanten Messbereichs beträgt. Beispiel: im 0 bis 1999-uS-Bereich 1413 als uS-Lösung zur Kalibrierung verwenden. Die Kalibrierlösung NICHT wiederverwenden. -
Seite 59: Tds-Kalibrierung
8. UP/DOWN drücken, um den Wert zu ändern und an die Standardlösung anzugleichen (Lösung muss auf die Normalisierungstemperatur von 20 °C bezogen werden, falls P3.2 auf 20 °C justiert wurde). Die Leitfähigkeit kann bis zu +20 % eingestellt werden. Wenn jedoch der Unterschied zwischen dem gemessenen Wert und dem Standardwert mehr als 20 % beträgt, die Sonde reinigen bzw. -
Seite 60: Technische Daten
8. UP/DOWN drücken, um den Wert zu ändern und an die Standardlösung anzugleichen. 9. Wenn die Kalibrierung stabil ist, wird READY auf der LCD angezeigt. SET drücken, um zu bestätigen und in den TDS-Messmodus zurückzukehren. 10. 1-9 wiederholen, falls andere Bereiche benötigt werden. Option 2: Mit Konversionsfaktoren TDS-Werte stehen in Beziehung zu Leitfähigkeit. -
Seite 61: Wartung Und Reparatur
WARTUNG UND REPARATUR Wenn ein Fehlverhalten während des Betriebs des Messgeräts vermutet wird, sollten die folgenden Schritte durchgeführt werden, um die Ursache des Problems genau zu bestimmen. 1. Die Batterien prüfen. Die Batterie sofort ersetzen, wenn das Symbol auf der LCD erscheint. 2. -
Seite 62: Usb-Pc-Schnittstellenfunktionalität
USB-PC-SCHNITTSTELLENFUNKTIONALITÄT Das USB-Kabel und die Software sind erforderlich, um Daten auf einen PC zu übertragen. Der USB-Anschluss befindet sich auf der rechten Seite des Messgeräts. Das USB-Kabel ist nicht im Lieferumfang enthalten. Es kann separat als optionales Zubehör gekauft werden. Das Protokoll lautet: Format: C***. - Seite 63 Fehlercode Parameter: Leitfähigkeit E01, Sonde ist getrennt oder beschädigt. • Sondenanschluss prüfen. Falls E01 nach wie vor erscheint, die Sonde ersetzen. E02, der Leitfähigkeitswert liegt über dem Bereichsgrenzwert, oder das Messgerät ist beschädigt. • Das Messgerät in Standardlösung einführen. Falls E02 nach wie vor erscheint, das Gerät zur Reparatur einsenden.
-
Seite 64: Anhang A: Leitfähigkeits/Tds-Konversionsfaktoren
ANHANG A: LEITFÄHIGKEITS/TDS-KONVERSIONSFAKTOREN Leitfähigkeit TDS KCL TDS (NaCL) TDS (442) bei 25 °C Faktor Faktor Faktor 23 μS 11,6 0,5043 10,7 0,4652 14,74 0,6409 84 μS 40,38 0,4807 38,04 0,4529 50,5 0,6012 447 μS 225,6 0,5047 215,5 0,4822 0,6712 1413 μS 744,7 0,527 702,1... -
Seite 65: Anhang B: Berechnung Der Tds-Konversionsfaktoren
Temperaturkorrekturfunktion zur Referenztemperatur und zeigt die Leitfähigkeit bei der Referenztemperatur an. Es ist vorgeschrieben, die Temperatur stets mit einem Leitfähigkeitsergebnis zu assoziieren. Wenn keine Temperaturkorrektur erfolgt, dann entspricht die Leitfähigkeit dem bei Messtemperatur ermittelten Messwert. Das WT-60 verwendet lineare Temperaturkorrektur. - Seite 66 Lineare Temperaturkorrektur: In mäßig leitenden und gut leitenden Lösungen kann Temperaturkorrektur auf einer linearen Gleichung basieren, die einen Temperaturkoeffizienten einschließt (θ). Der Koeffizient wird normalerweise als Leitfähigkeitsvariation in % / °C ausgedrückt. Lineare Temperaturkorrektur wird beispielsweise für Salzlösungen, Säuren und Laugen verwendet.
- Seite 67 T2 sollte als typische Probentemperatur ausgewählt werden und sich ungefähr 10 °C von T1 unterscheiden. Die Temperaturkoeffizienten der folgenden Elektrolyten fallen generell in die unten aufgeführten Bereiche: Säuren: 1,0 - 1,6 % / °C Basen: 1,8 - 2,2 % / °C Salze: 2,2 - 3,0 % / °C Trinkwasser: 2,0 % / °C Ultrareines Wasser: 5,2 % / °C...
