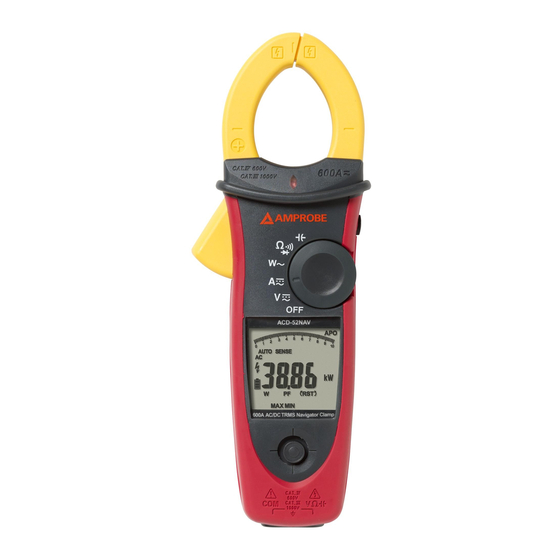

- Seite 1 ACD-50NAV 600 A AC Navigator-Zangenmessgerät ACD-51NAV 600 A AC TRMS Navigator-Zangenmessgerät ACDC-52NAV 600 A AC / DC TRMS Navigator-Zangenmessgerät ACD-53NAV 1000 A AC TRMS Navigator-Zangenmessgerät ACDC-54NAV 1000 A AC / DC TRMS Navigator-Zangenmessgerät Users Manual...
- Seite 2 ACD-50NAV ACD-51NAV ACDC-52NAV ACD-53NAV ACDC-54NAV Bedienungshandbuch Dezember 2010, Rev. 1 ©2010 Amprobe Test Tools. Alle Rechte vorbehalten. Gedruckt in Taiwan.
- Seite 3 Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern.
- Seite 4 Backe Voltsense-Lampe Auslöser Hold-/DC A Zero-Taste Drehschalter Anzeige Navigator-Taste V / e / E Eingang COM-Eingang...
-
Seite 5: Inhaltsverzeichnis
....................3 Durchführen elementarer Messungen ............. 4 Messen von Spannung ................5 Messen von Strom ..................6 AUTO SENSE-Modus ................... 7 Peak Hold ....................7 Einschaltstrom .................... 8 DC A ZERO ....................9 Messen von Frequenz ................9 MAX/MIN/AVG .................... 9 THD-Messung (Oberschwingungsgehalt) .......... - Seite 6 Vorsicht! Siehe Erklärung in Vorsicht! Stromschlaggefahr diesem Handbuch. Anwendung in der Gerät ist durch Umgebung von gefährlichen Schutzisolierung oder stromführenden Leitern verstärkte Isolierung zulässig. geschützt. Wechselstrom Gleichstrom (DC - Direct (AC - Alternating Current). Current). Temperaturmessung Widerstandsmessung Kapazitätsmessung Diodenmessung Kontinuitätspiepser Erde, Masse.
- Seite 7 Kategorie III 1000 Volt Wechselspannung und Gleichspannung und Kategorie IV 600 Volt Wechselspannung und Gleichspannung. Kategorie III 1000 Volt Wechselspannung und Gleichspannung und Kategorie IV 600 Volt Wechselspannung und Gleichspannung. Gemäß IEC61010-1 2. Ausgabe (2001) Messkategorie für Messungen, die an der Quelle der Niederspannungsanlage durchgeführt werden.
- Seite 8 Wechselstrom - Bis 600 A (ACD-50NAV, ACD-51NAV, ACDC-52NAV) - Bis 1000 A (ACD-53NAV, ACDC-54NAV) o Gleichstrom - Bis 600 A (ACDC-52NAV) - Bis 1000 A (ACDC-54NAV) o Kapazität o Temperaturmessung in °C / °F (nur ACD-51NAV, ACDC-54NAV) - Temperaturadapter und -sonde enthalten...
-
Seite 9: Durchführen Elementarer Messungen
Nach 15 Minuten Leerlauf Das Messgerät kann durch Drehen aus der Position OFF in eine andere Position wieder eingeschaltet werden. Auf der Navigator- Taste verwenden und das Messgerät gleichzeitig aus der Position OFF in eine andere Position einschalten. AUFWÄRTS LINKS EINGABE RECHTS ABWÄRTS... -
Seite 10: Messen Von Spannung
WARNUNG Zur Vermeidung von Stromschlag, Gefahr oder Beschädigung des Messgeräts keine Messungen vornehmen, die 1000 V Gleichspannung oder Wechselspannung eff. überschreiten können. Nicht mehr als 1000 V Gleichspannung oder Wechselspannung eff. an die Eingangsanschlüsse anlegen. Hinweis - Wenn die gemessene Spannung höher ist als 30 V Gleichspannung oder Wechselspannung eff., zeigt die Anzeige das Symbol... -
Seite 11: Messen Von Strom
Griff-/Handschutz. halten. I+(-I)=0 - Keine Leiter in die Zange einführen, während das Messgerät eingeschaltet ist. - Das ACD-50NAV, ACD-51NAV und ACD-53NAV verfügen nur über Wechselstrommessmodus. - Automatische Taschenlampe bei Zangeneinsatz. VORSICHT Keine Strommessungen mit den Zangenbacken vornehmen, wenn die... -
Seite 12: Auto Sense-Modus
Anzeigemesswert ist der größere Wert von: Nur-Wechselstrom mit Effektivwert oder Gleichstromwert. Nur-Wechselstrom mit Effektivwert (RMS). Gleichstromwert. Wechselstrom+Gleichstrom Effektivwert (RMS). Navigator-Taste drücken, um den AC/DC/AC+DC-Modus zu aktivieren. Navigator-Taste mehr als 2 Sekunden gedrückt halten, um in den AUTO SENSE-Modus zurückzukehren. (nur Wechselstrommodus) 1. -
Seite 13: Einschaltstrom
Im PEAK HOLD-Modus ist das Messgerät aktiviert, um den positiven Spitzenwert und den negativen Spitzenwert festzuhalten. Im PEAK MAX- Modus wird der positive Spitzenwert angezeigt. Im PEAK MIN-Modus wird der negative Spitzenwert angezeigt. (nur Wechselstrommodus) Wenn der zu messende Einschaltstrom mehr als 100 A Wechselstrom betragen kann, vor Aktivierung des Einschaltstroms den Bereich 600 A/1000 A auswählen. -
Seite 14: Dc A Zero
Die Backe vom Leiter entfernen. Die HOLD-Taste mehr als 2 Sekunden gedrückt halten, um die Restmagnetisierung zu kompensieren. HOLD > 2 Sek. HOLD - DC A Zero ist nur in den Modi AUTO SENSE, DC und AC+DC verfügbar. (nur Wechselstrommodus) Den Anzeiger „Hz“... -
Seite 15: Thd-Messung (Oberschwingungsgehalt)
„MAXMIN“ „MAXMIN“ EINGABE MAXMIN > 2 Sek. „MAXMIN“ „MAXMIN“ der Max.- und Min.-Werte durch das Messgerät zu stoppen. Wenn der HOLD-Modus im MAX MIN-Modus aktiviert ist, muss der HOLD- Modus vor dem MAX MIN-Modus deaktiviert werden. (nur Wechselstrommodus) Den Anzeiger „THD“ auswählen und dann die Navigator-Taste drücken, um den THD-Modus zu aktivieren. -
Seite 16: Lpf
(nur Wechselstrommodus) Den Anzeiger auswählen und dann die Navigator-Taste drücken, um den Einzel-Oberschwingungsmodus zu aktivieren. Um den Einzel- Oberschwingungsmodus zu beenden, die Navigator-Taste mehr als 2 Sekunden gedrückt halten. Hn=Effektivwert der einzelnen Oberschwingung ÷ Effektivwert der Grundschwingung × 100 %. EINGABE “... -
Seite 17: Messen Von Wirkleistung (W) / Leistungsfaktor (Pf)
Schritt 1. Den Drehschalter in die Position „W“ schalten. Schritt 2. Die rote Messleitung an den stromführenden Leiter anschließen und die schwarze Messleitung an den Nullleiter. Schritt 3. Den Auslöser drücken, um die Transformatorbacken zu öffnen und dann einen einzigen Leiter einschließen; sicherstellen, dass die Backen den Leiter einschließen und ordnungsgemäß... - Seite 18 Dreiphasig, 3 Leiter symmetrisch/unsymmetrisch Schritt 1. Den Drehschalter in die Position „W“ schalten. Schritt 2. Die Navigator-Taste verwenden, um den W-Modus zu wählen. W=W1+W2 Verzweigung oder Stern Schwarz Schwarz Dreiphasig, 4 Leiter symmetrisch/unsymmetrisch Schritt 1. Den Drehschalter in die Position „W“ schalten. Schritt 2.
-
Seite 19: Phasendrehung
Leitung 1 Leitung 2 Leitung 3 Schritt 1. Den Drehschalter in die Position „W“ schalten. Schritt 2. Die Navigator-Taste verwenden, um den „ “-Modus zu wählen. Schritt 3. Die rote Messleitung und die schwarze Messleitung an einen Leiter anschließen (z. B. rote Messleitung an Phasenleitung 1 und die schwarze Messleitung an Phasenleitung 3). -
Seite 20: Ohm-Messung
c) „- - - - “ bedeutet, dass die Leitungsphasen nicht bestimmt werden können. d) Falls LoU angezeigt wird, wurden die Messleitungen möglicherweise vor Abschluss der Messgerät-Testverfahren entfernt. Schritt 5. Um den Test zu wiederholen, die Navigator-Taste verwenden und den „ “-Modus erneut auswählen. -
Seite 21: Messen Von Kondensatorkapazität
Den Drehschalter in die Position schalten. Kapazität VORSICHT Zur Vermeidung von Schaden am Messgerät oder an den zu prüfenden Geräten vor dem Messen von Kapazität den Strom des Stromkreises abschalten und alle Hochspannungskondensatoren entladen. Die Gleichspannungsfunktion verwenden, um zu bestätigen, dass der Kondensator entladen ist. -
Seite 22: Messen Von Temperatur °C / °F
(nur ACD-51NAV und ACDC-54NAV) Den Drehschalter in die Position schalten. EINGABE °F Entlüf- tung Sensor-Typ K oder Rohr Keine Hochspannungsmessungen vor °C/°F-Messungen durchführen, die Genauigkeit erfordern. -
Seite 23: Messen Von Μa
(nur ACD-51NAV) Den Drehschalter in die Position μA schalten. Trennen... -
Seite 24: Automatische/Manuelle Bereichswahl
Weitere Funktionen: Den Anzeiger RANGE auswählen und dann die Navigator-Taste drücken, um den Modus „Manuelle Bereichswahl“ zu aktivieren. Um in den Modus „Automatische Bereichswahl“ zurückzukehren, die Navigator-Taste mehr als 2 Sekunden gedrückt halten. Automatische Bereichswahl Manuelle Bereichswahl Bereich EINGABE Bereich Bereich >2 SEK. -
Seite 25: Voltsense
Die rote rautenförmige LED leuchtet, wenn die Backen ein elektrisches Feld erkannt haben. Das Messgerät piepst einmal für jeden gültigen Tastendruck und zweimal für jeden ungültigen Tastendruck. Eine der folgenden Tasten drücken und das Messgerät gleichzeitig aus der Position OFF in eine andere Position einschalten. Zeigt die Softwareversion an. - Seite 26 Schaltkreise direkt mit Niederspannungsinstallation verbunden. Gebäudeinstallation. Quelle der Niederspannungsinstallation. bis 2000 m 37 mm für ACD-50NAV, ACD-51NAV, ACDC-52NAV 42 mm für ACD-53NAV, ACDC-54NAV EN 61326-1 Sinusschwingung gemäß MIL-T-28800F (5 ~ 55 Hz, 3 g max.) 1,2 m Fall auf Hartholz- oder Betonboden...
- Seite 27 50 ~ 60 Hz ± (1,5 % + 5 Stellen) ** AC A 61 ~ 400 Hz ± (5 % + 5 Stellen) ** 599,9 A / 999,9 A* * ACD-50NAV, ACD-51NAV: 599,9 A; ACD-53NAV: 999,9 A ** Gemessener Wert < 1000, 5 Stellen zur Genauigkeit hinzufügen.
- Seite 28 * ACDC-52NAV: 599,9 A; ACDC-54NAV: 999,9 A ** Gemessener Wert < 1000, 5 Stellen zur Genauigkeit hinzufügen. 1000 A eff. Für ACD-53NAV, ACDC-54NAV 600 A eff. Für ACD-50NAV, ACD-51NAV, ACDC-52NAV ± 1 % von Messwert. Wechselstrom-Umwandlungstyp und zusätzliche Genauigkeit ist gleich wie Wechselspannung.
- Seite 29 ± (0,5 % + 3 Stellen) 0,020 ~ 9,999 KHz 1000 V eff. 600 A eff. für ACD-50NAV, ACD-51NAV, ACDC-52NAV 1000 A eff. für ACD-53NAV, ACDC-54NAV 10 ~ 100 V eff. für AC 100 V Bereich 10 ~ 100 A eff. für AC 100 A Bereich ( > 400 Hz unspezifiziert) 100 ~ 1000 V eff.
- Seite 30 10 V, DCA ≧ -1,00 ~ 0,00 ~1,00 ± 3°± 1 Stelle * ACA < 100 A, ± 2° zur Genauigkeit hinzufügen (Für ACD-50NAV, ACD-51NAV, ACD-53NAV) 1000 V eff. 600 A eff. für ACD-50NAV, ACD-51NAV, ACDC-52NAV 1000 A eff. für ACD-53NAV, ACDC-54NAV...
- Seite 31 999,9 e ± (1,0 % + 5 Stellen) Widerstand 9,999 ke ± (1,0 % + 3 Stellen) 99,99 ke 999,9 e Kontinuität ± (1,0 % + 5 Stellen) 0,40 ~ 0,80 V Diode ± 0,1 V 1000 V eff. Max. Prüfstrom: Ca. 0,5 mA. Max.
- Seite 32 ACD-51NAV DCμA 999,9 μADC ± (1,7 % + 2 Stellen) * < 1000, 3 Stellen zur Genauigkeit hinzufügen. 1000 V eff. VORSICHT Zur Vermeidung von Stromschlag vor dem Öffnen des Gehäuses das Messgerät von jeglichen Schaltkreisen trennen, die Messleitungen von den Eingangsbuchsen abnehmen und das Messgerät AUSSCHALTEN.
- Seite 33 VORSICHT Vor dem Öffnen der Batteriefachabdeckung bzw. des Messgerätgehäuses die Messleitungen vom Messgerät entfernen.
